Swiftech MCR320水冷散热排三维设计

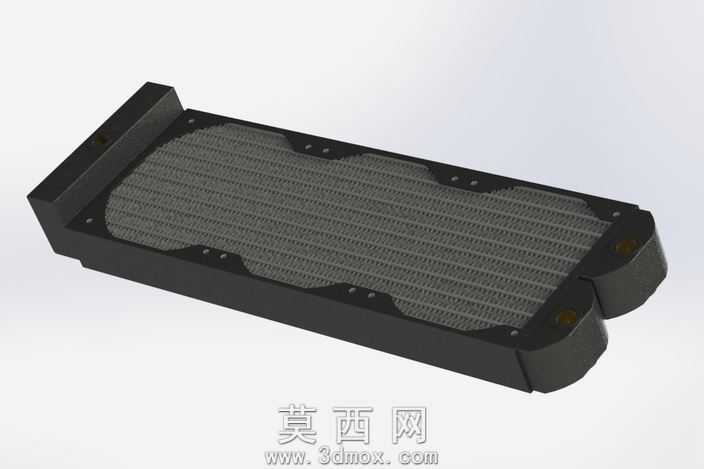

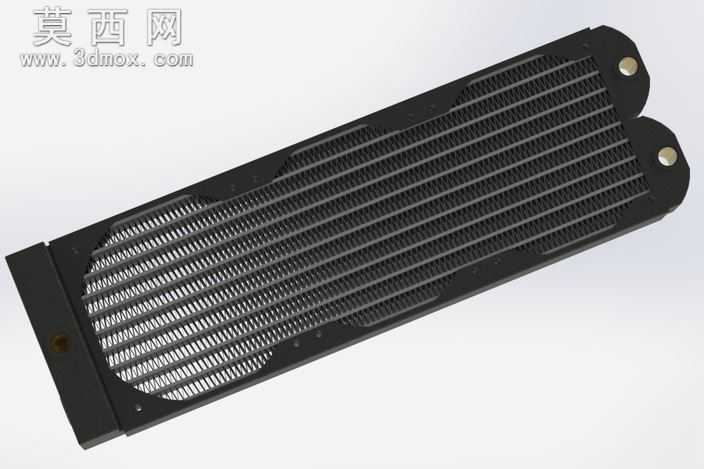

本作品为Swiftech MCR320型号水冷散热排的三维建模成果，建模过程参考原厂二维工程图纸完成，整体还原了该款散热排的真实外观与结构特征。建模阶段首先梳理散热排的整体尺寸比例，确定主体框架的长宽厚参数，先构建外部黑色塑胶端盖与边框结构，对端盖处的水嘴接口、安装固定孔位做精准定位，保证孔位的间距、孔径与实际产品一致，边框处的安装沉孔、边角圆弧过渡都按照实物特征做了细化处理，避免出现生硬的直角转折。中间核心散热鳍片区域采用阵列化建模方式，还原密集的褶皱鳍片结构，鳍片的排列间距、倾斜角度都参考实物散热结构设置，保证模型视觉上还原真实散热排的通透肌理，同时对鳍片与边框的衔接处做了贴合处理，避免出现结构缝隙。材质渲染阶段，外部边框与端盖赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟塑胶表面的磨砂质感，避免出现过度反光的失真效果；中间散热鳍片赋予深灰色金属材质，添加细微的金属颗粒质感，还原铝制鳍片经过氧化处理后的表面视觉效果，水嘴接口处做细微的金属光泽区分，模拟铜质接头的材质特征。结构设计上完整还原了双水嘴同侧布局的特征，端盖内部的流道腔体做了简化示意，既保证外部结构的精准度，也兼顾模型的轻量化，避免过多内部细节导致模型体积过大。建模过程中对原图纸存在的尺寸模糊处，参考同规格320冷排的通用标准做了合理补全，保证整体结构的合理性，安装孔位的布局适配标准320mm规格风扇的安装孔距，可直接用于电脑水冷散热系统的装配模拟、散热方案布局演示等场景，模型整体比例协调，外观细节还原度较高，能够直观展现该款水冷排的结构特征与外观形态。
