侧吹式六热管双风扇CPU风冷散热器结构设计

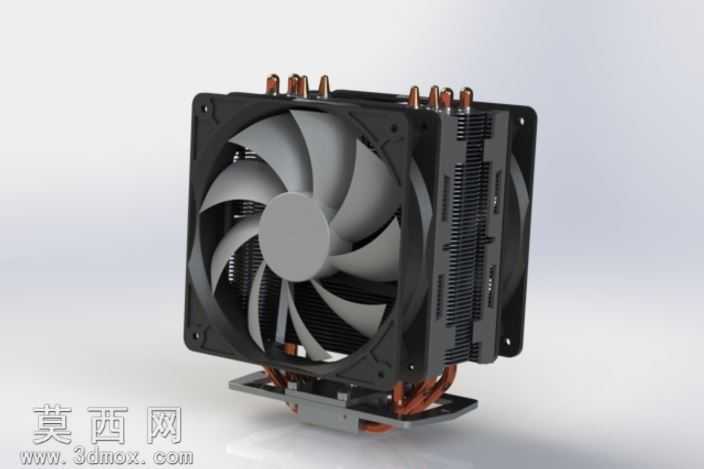

本作品为侧吹式CPU风冷散热器的三维参数化模型，建模过程严格遵循消费级电脑硬件的实际尺寸规范，在主流三维建模软件中完成全结构的实体搭建，整体装配逻辑完全还原量产散热器的真实组装关系。建模阶段首先完成底座模块的构建，采用纯铜铣削底座的结构设计，底座接触面做平面度公差适配的平整处理，保证与CPU顶盖的贴合精度，底座上方预留六根热管的穿接定位孔，每根热管的弯折角度、排布间距均经过参数化校准，避免热管之间出现结构干涉，热管采用U型穿fin结构设计，从底座向上延伸贯穿两侧铝制散热鳍片组。鳍片组建模采用阵列特征快速生成等间距排布的铝制冲压鳍片，每片鳍片预留与热管外径匹配的穿接孔，鳍片表面做折边强化结构设计，既提升鳍片组整体结构强度，也能优化风道内的气流扰动效果，提升热交换效率。双风扇模块采用标准120mm轴流风扇结构建模，扇叶采用七叶大倾角曲面设计，扇叶曲面通过样条曲线拟合优化，兼顾进风量与运行静音表现，风扇边框做防震胶垫的安装位预留，通过卡扣结构与鳍片组两侧实现快装固定。材质渲染阶段针对不同部件做真实材质匹配：纯铜底座与热管赋予紫铜金属材质，调整粗糙度参数还原铜材的半哑光金属质感；铝制鳍片赋予阳极氧化磨砂铝材质，还原量产鳍片的细腻哑光银质感；风扇扇叶与外框赋予阻燃ABS塑料材质，添加细微的颗粒质感还原塑料件的真实表面效果；底部扣具模块赋予镀锌钢板材质，还原金属冲压件的表面质感。整体模型装配完成后做全局干涉检查，确保所有部件的配合关系符合实际生产的装配要求，结构设计上兼顾散热性能与安装兼容性，可适配主流的台式机CPU安装平台，模型结构完整无缺失，可用于散热结构原理演示、电脑硬件装配教学、产品改款设计参考等场景。
