森海塞尔入耳式有线耳塞精细三维设计

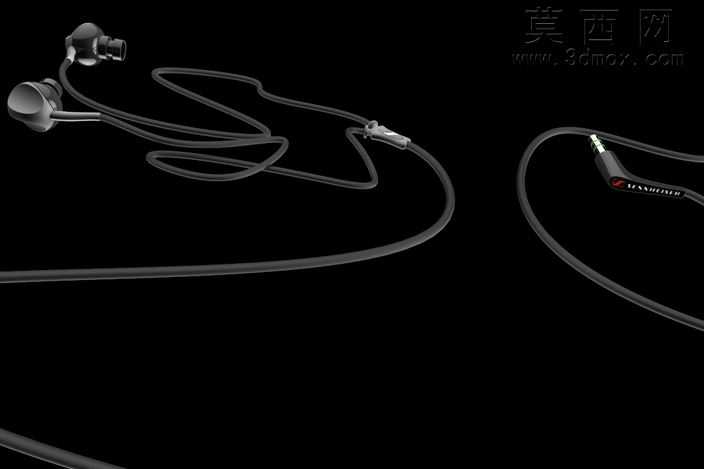

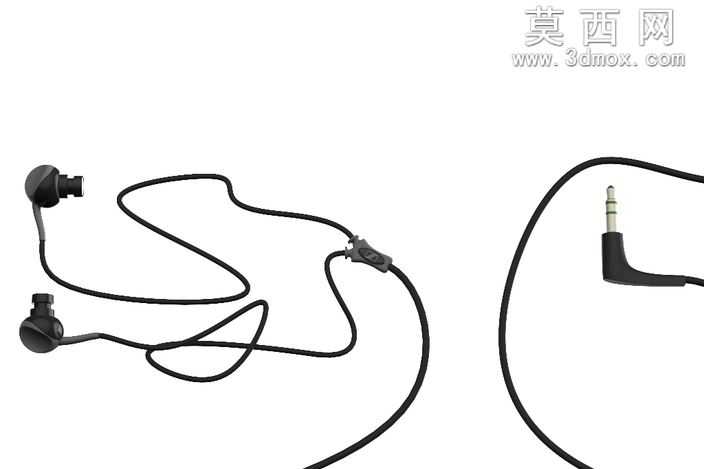

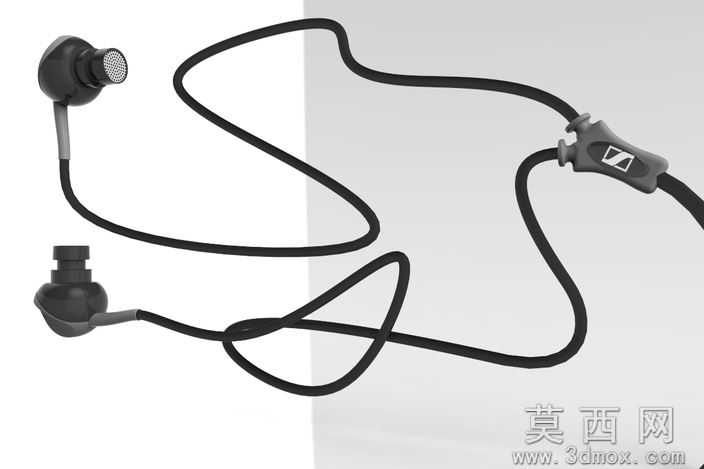

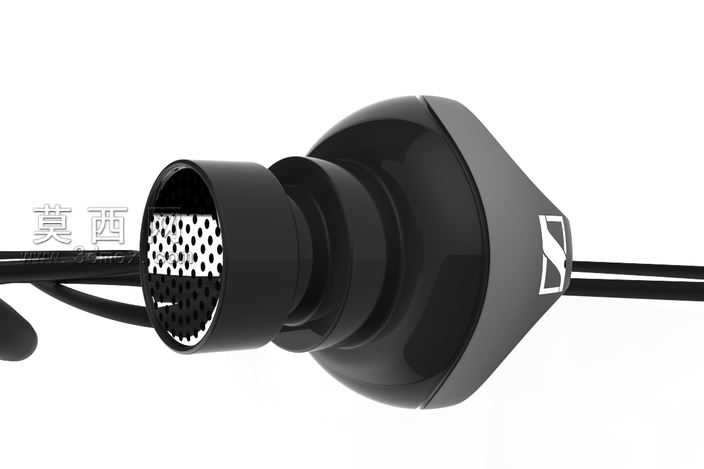

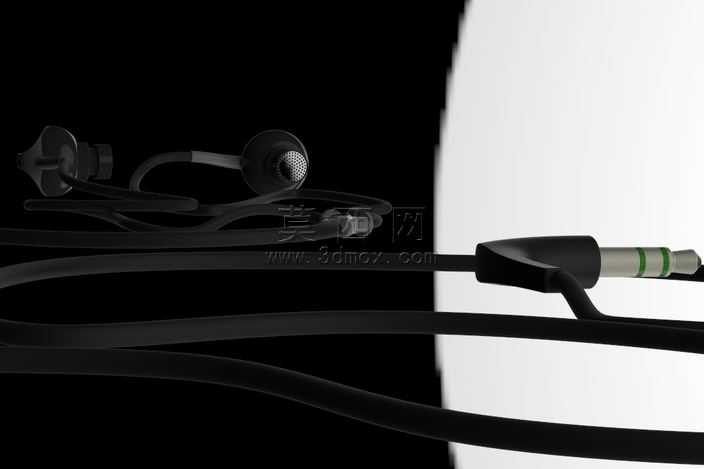

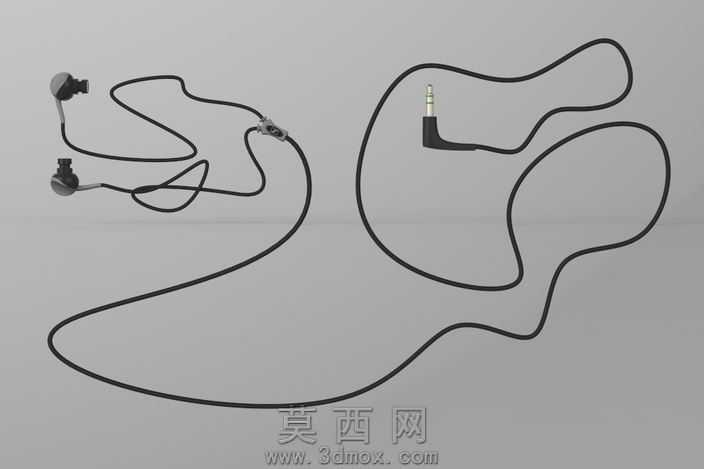

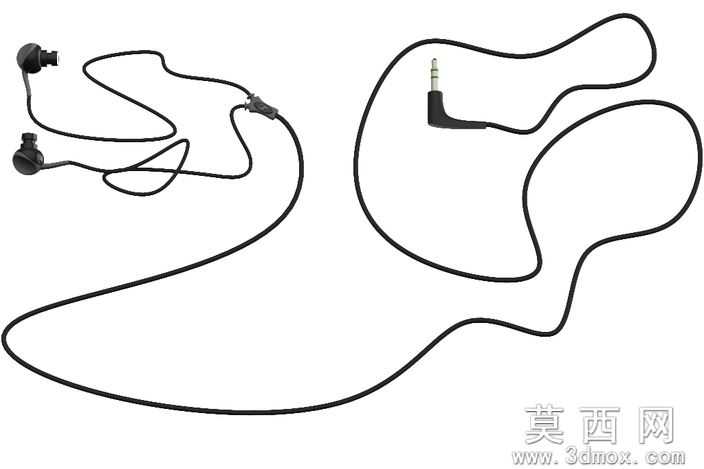

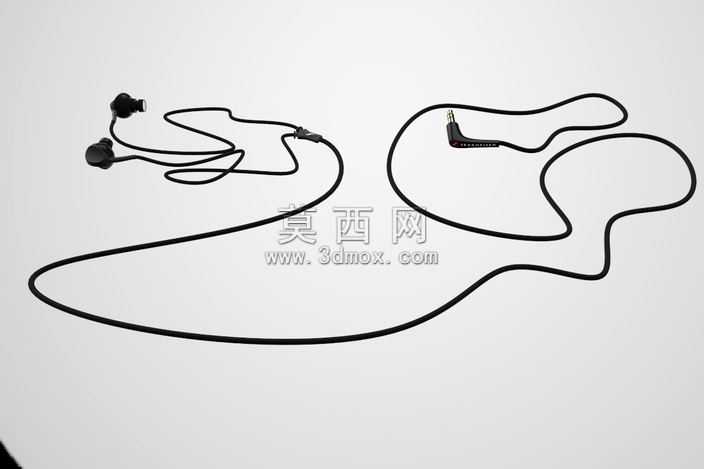

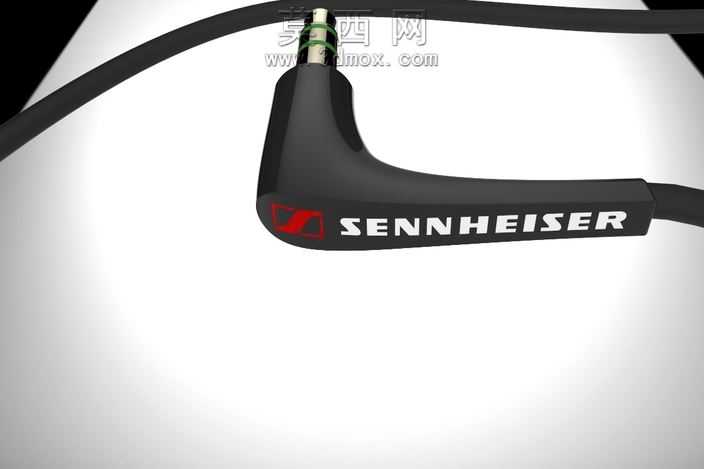

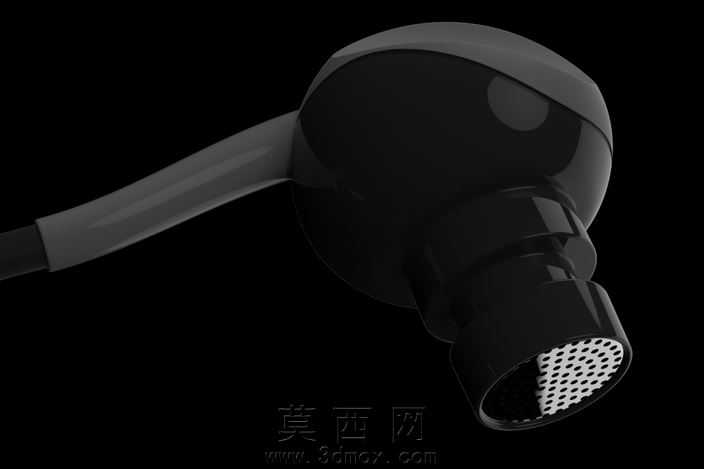

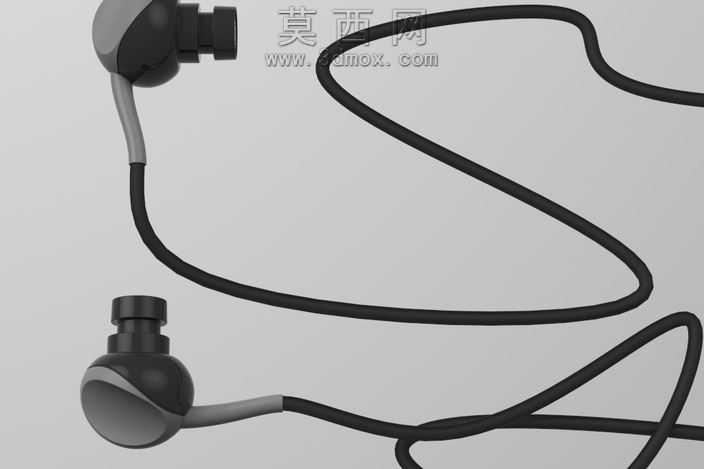

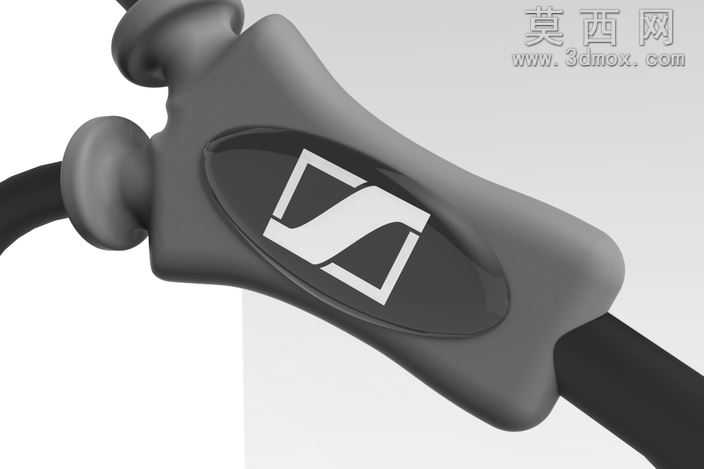

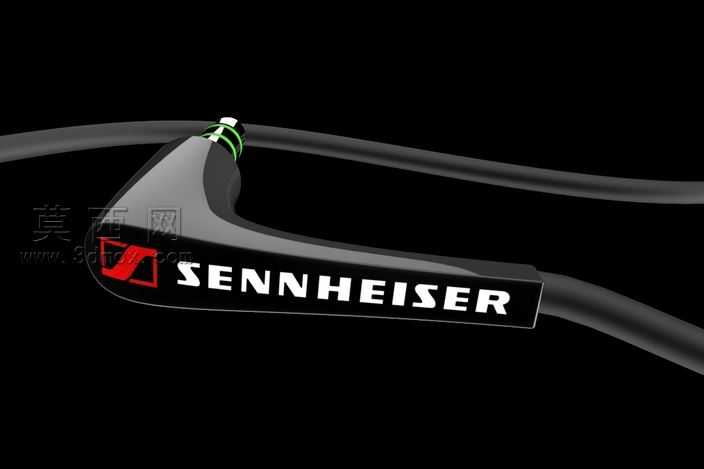

本款入耳式耳塞三维模型采用SolidWorks2013版本完成全参数化建模，建模过程严格遵循消费级音频产品的工业设计逻辑，从人体工学佩戴适配性出发，先完成耳塞整体轮廓的曲面构建，再逐步拆分内部声学腔体、出音孔网罩、线材接驳位、品牌标识区等独立结构。建模阶段优先处理耳塞外壳的顺滑曲面，通过多组放样曲面、边界凸台命令实现外壳从尾部线材接驳处到前端出音嘴的流畅过渡，曲面曲率连续度控制在G2级别，还原实物哑光磨砂外壳的柔和质感，避免出现生硬棱角影响佩戴贴合度。出音嘴部位的金属网罩采用阵列命令完成数百个细密透音孔的排布，孔位间距、孔径大小完全参照实物声学开孔比例，既保证视觉上的精细还原，也预留了后续声学仿真的结构基础。耳塞外壳侧面的品牌标识采用浮雕建模方式，通过曲面包覆命令将标识轮廓贴合在外壳弧面上，标识凸起高度控制在0.15mm，还原实物激光雕刻或模内注塑的标识质感。材质渲染阶段，外壳主体赋予哑光黑色ABS塑料材质，调整材质粗糙度参数至0.6，模拟亲肤磨砂外壳的漫反射效果，避免出现过强的塑料反光；出音网罩赋予冲孔金属材质，添加轻微的金属拉丝纹理与做旧质感，还原金属网长期使用后的细微磨损效果；耳塞尾部的线材赋予软质TPE橡胶材质，调整材质弹性参数与表面细微纹理，模拟线材柔软可弯折的物理特性。结构设计上，模型完整还原了入耳式耳塞的内部腔体分隔，前腔对应出音嘴位置预留了单元安装位，后腔设置了泄压槽结构，线材接驳处做了应力释放锥的加厚处理，还原实物防线材断裂的结构设计。整体建模过程兼顾外观还原度与结构合理性，所有装配位的公差预留符合消费电子类产品的开模标准，既可以作为产品外观设计的参考方案，也可用于3D打印制作手板验证佩戴舒适度，模型附带的渲染效果图完整呈现了耳塞在纯白背景下的产品展示效果，光影布置采用产品摄影常用的三点布光，主光从侧上方打亮耳塞主体轮廓，补光弱化暗部死黑，轮廓光勾勒耳塞边缘的曲面弧度，充分展现产品的精致质感。
