卡兰达奇风格固定铅笔结构三维建模

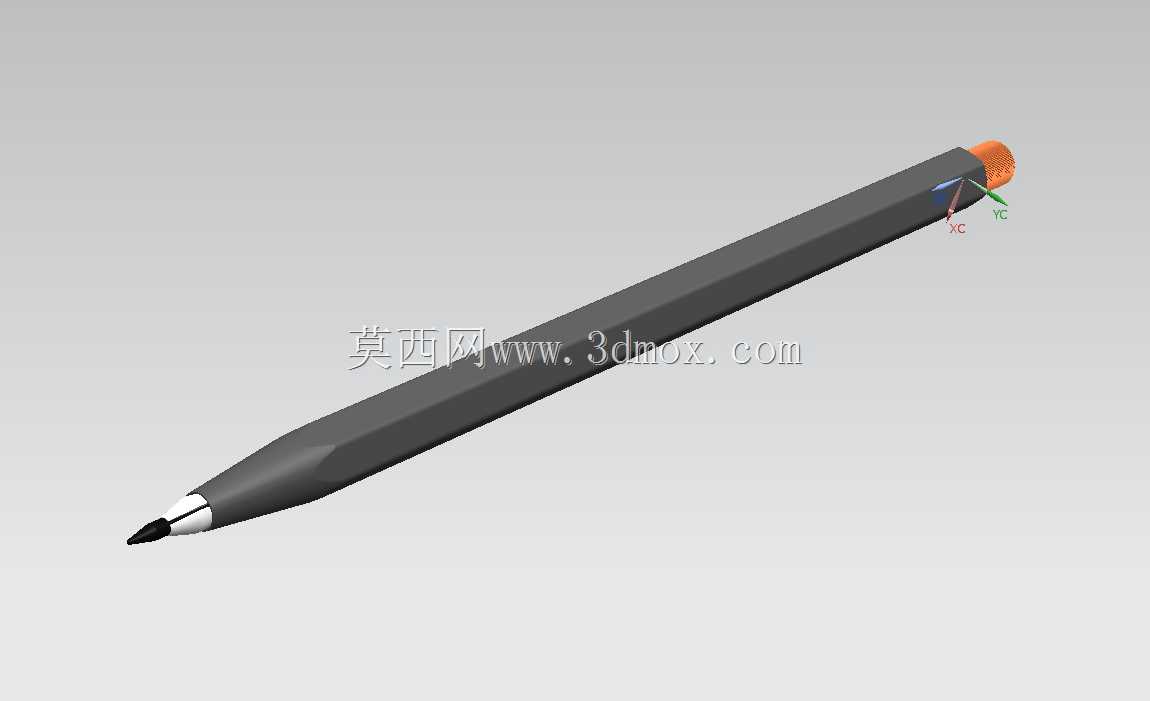

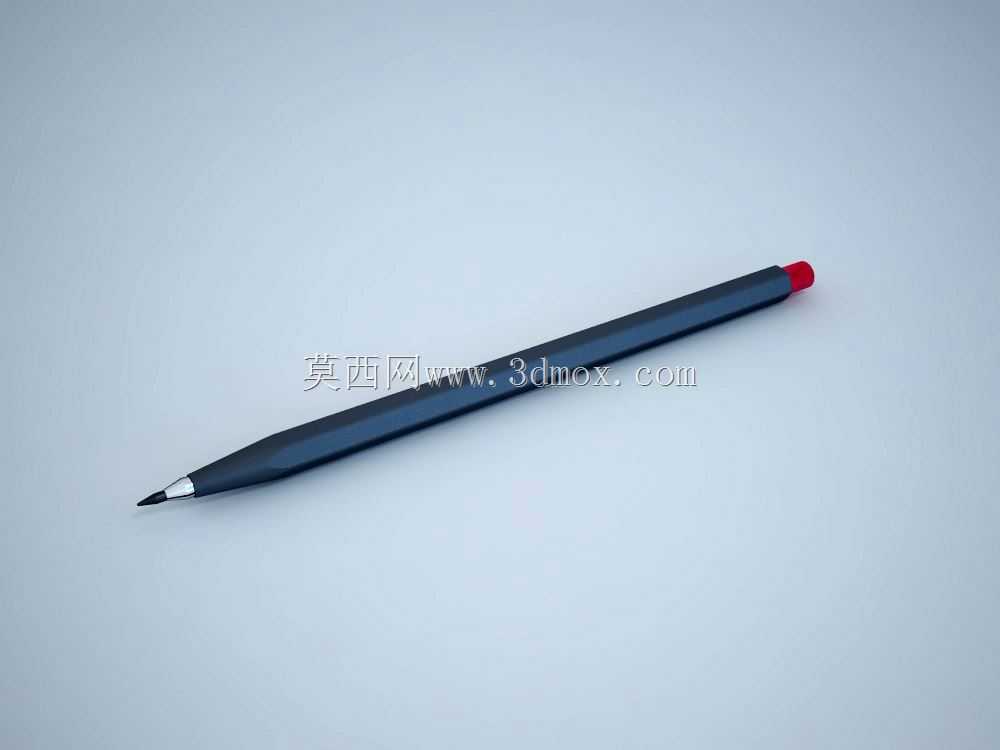

　　这款固定铅笔的三维结构建模，最初的设计切入点来自技术绘图场景下的实际使用痛点——常规活动铅笔在长时间手绘工程草图、标注尺寸线时，容易出现铅芯晃动、出芯长度不稳定的问题，尤其是绘制0.3mm以下细实线、等距剖面线时，笔尖的微小偏移都会导致图面线条粗细不均，影响图纸的规范性。建模过程中首先还原了笔身的六棱截面结构，这个结构并非单纯的外观设计，六棱面的每个平面都能与绘图者的指腹形成稳定的贴合面，在长时间握笔绘制连续线条时，能有效减少笔身的转动滑移，相比圆柱笔身，六棱结构的握持防滑性能提升明显，同时笔身的棱边做了0.2mm的圆角过渡，避免长时间握持时硌手的问题。笔身的长度控制在175mm左右，最大外径8mm，

　　这个尺寸边界是参考成年男性手掌的平均握持跨度设定的，握笔位置距离笔尖30mm的区域做了细微的磨砂纹理建模，模拟实际产品的防滑处理，在绘制需要施力的粗实线、图框线时，手指不会因为出汗出现打滑。笔尖部分的金属固定结构是建模的重点，常规铅笔的笔尖锥度多为15度，这款固定铅笔的笔尖锥度调整为12度，更长的锥面能让绘图者的视线更清晰地对准笔尖落点，在绘制交汇点、圆心标记等需要精准定位的位置时，视线不会被笔身遮挡，金属笔尖的壁厚设定为0.5mm，既保证了铅芯通道的结构强度，不会因为摔落出现笔尖变形，也不会因为壁厚过大导致笔尖部分重量过高，影响整笔的重量平衡。笔尾的红色橡皮固定结构采用嵌入式设计，橡皮的直径为6mm，突出笔尾端面5mm，

　　这个长度刚好满足日常擦除小范围线条的需求，同时嵌入式的固定方式能避免橡皮在携带过程中被剐蹭脱落，橡皮与笔身的连接部分做了1mm的定位凸台，更换橡皮时可以直接插拔，不需要额外的固定结构。整笔的重量分配做了针对性的优化，笔身主体采用轻质工程塑料材质，笔尖金属部分的重量占整笔重量的35%，这样的配重能让笔的重心落在握笔位置前方10mm左右，绘图时不需要额外施加向下的压力，依靠笔身自身的重量就能画出均匀的线条，长时间绘图也能减少手部的疲劳感。在结构装配的建模逻辑上，整笔采用三段式装配结构，分别是笔尾橡皮固定段、笔身主体储芯段、笔尖金属固定段，三段之间采用小间隙过盈配合，配合公差控制在0.02mm，不需要额外的胶水或者卡扣结构，

　　就能实现稳定的连接，同时方便拆开清理铅芯碎屑，或者更换不同硬度的铅芯。铅芯的固定结构采用内置的弹性卡爪，卡爪的张开角度为8度，当铅芯插入到指定位置时，卡爪会在弹性作用下抱紧铅芯，不会出现铅芯回缩或者晃动的问题，出芯长度固定为4mm，这个长度既能保证铅芯有足够的露出长度绘制线条，也不会因为露出过长导致铅芯容易折断。在实际的工程绘图场景中，这款固定铅笔不仅可以用于手绘草图，也可以作为三维建模教学中的典型案例，用来演示薄壁结构、锥面配合、过盈装配等常见的机械结构设计逻辑，笔身的六棱结构也可以作为拉伸特征、倒角特征、阵列特征的基础练习素材。建模过程中对所有的配合面都做了拔模角度处理，笔身主体的外表面拔模角度为0.5度，方便后续如果开模生产时的脱模，所有的棱边都做了最小R0.1mm的圆角处理，避免应力集中的问题，即使是笔身内部的储芯通道，也做了内壁的光滑处理建模，模拟实际生产中的内壁抛光工艺，保证铅芯在通道内移动时不会被毛刺卡住。笔身的表面没有做多余的装饰纹理，保持简洁的外观，这也是为了适配技术绘图场景下的使用需求，过多的装饰纹理会在握持时产生不适感，同时在放置在绘图板上时，六棱结构能避免笔身滚动掉落，相比圆柱笔身，六棱结构放在倾斜的绘图板上时，滚动阻力提升60%以上，不需要额外的笔挡就能稳定放置。
