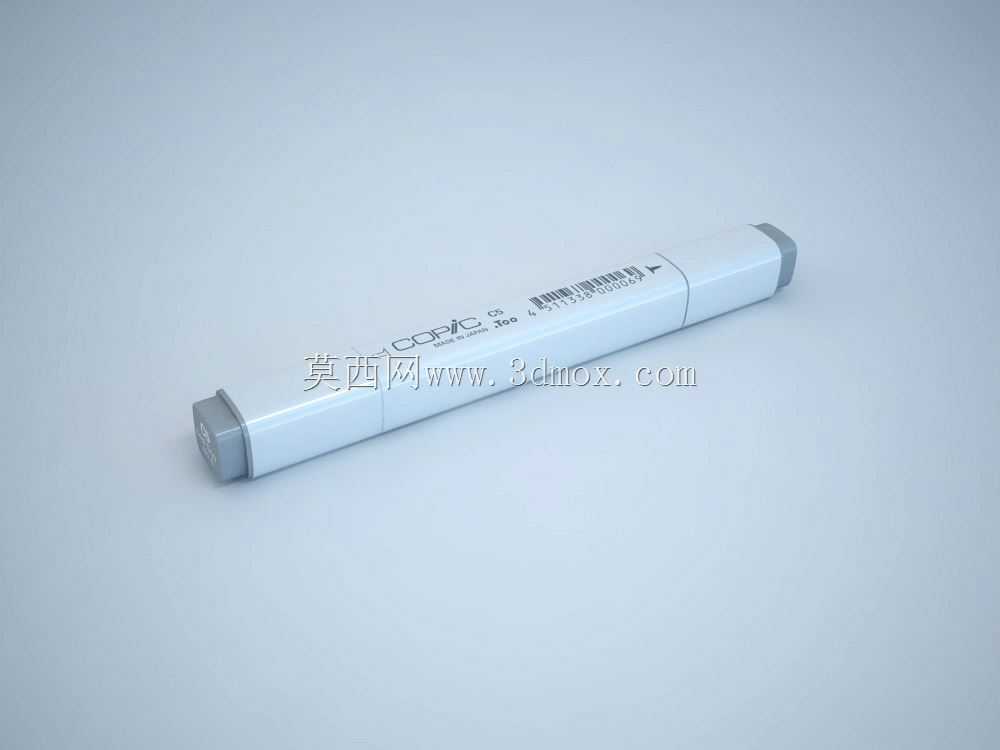

马克笔式视觉标记工具三维结构设计

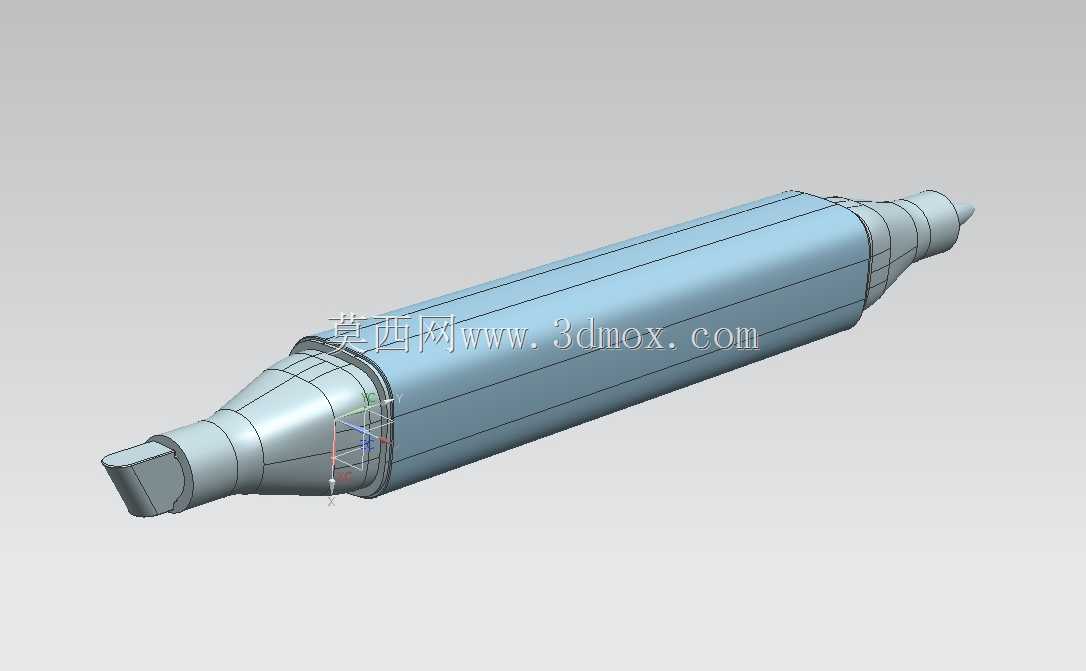

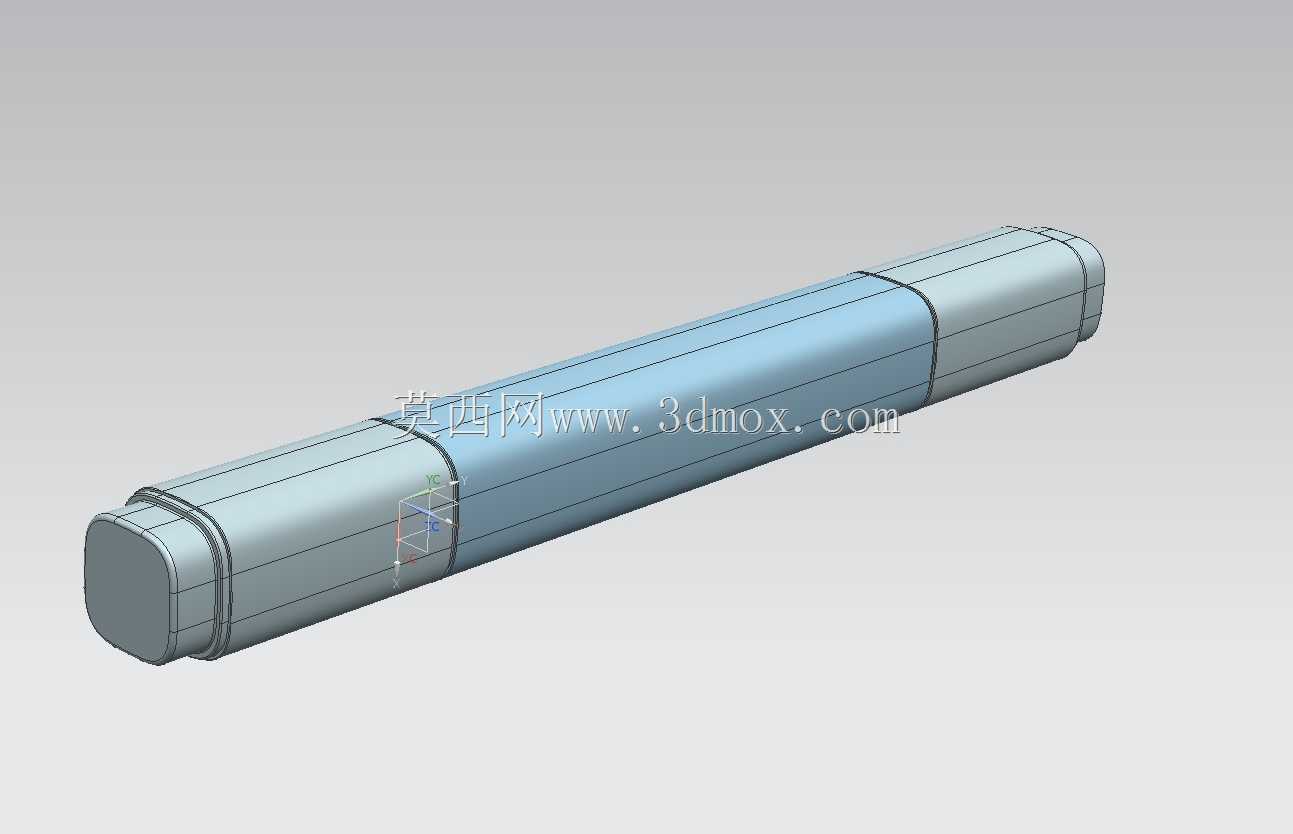

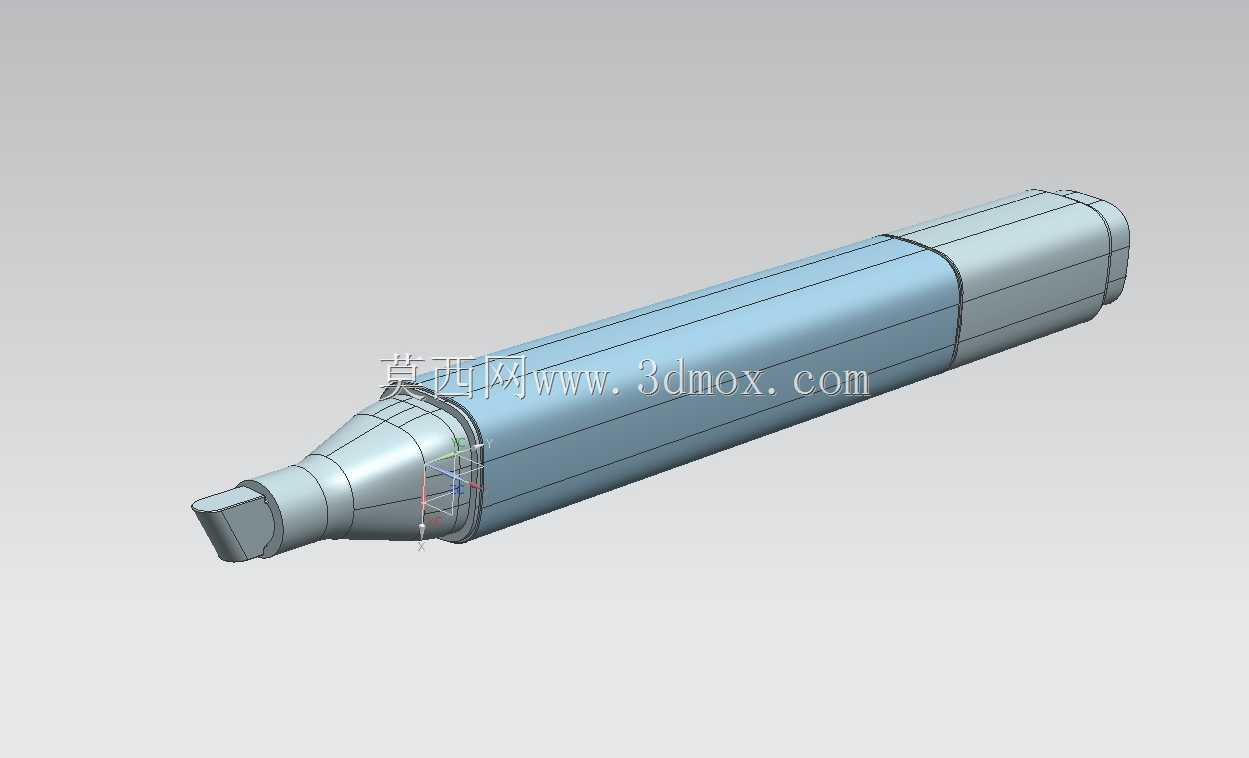

　　这款笔式视觉标记工具的结构设计，核心围绕手持操作的人机工程需求展开，整体采用长圆柱笔型布局，适配多数使用者的握持习惯，笔身主体直径控制在15-18mm区间，整体长度控制在140-160mm范围，单手握持时重心落在握持区域中部，长时间手持标记操作不易产生疲劳感，适配生产线工位标记、设计手绘标记、物料标识打点等多场景的手持使用需求。从结构拆分来看，整体分为笔帽、笔身主体、笔尾端盖三个核心装配段，各段之间采用卡扣加径向密封圈的配合结构，既保证日常使用时的装配可靠性，也能避免内部存储的标记介质出现挥发泄漏问题，笔身外表面做细磨砂纹理处理，既提升握持时的摩擦力，避免手部出汗时打滑，也能减少日常使用过程中表面划痕的产生，保持外观完整性。

　　在功能设计层面，这款视觉标记工具兼顾了工业现场临时标记与设计场景手绘标记的双重需求，笔头采用可替换式结构设计，不同粗细规格的笔头可以快速拆装更换，适配粗线条标识、细线条标注等不同的标记需求，笔身内部的储液仓采用独立密封结构，储液容量可以满足常规频次下1-2个月的使用需求，不需要频繁补充标记介质。设计过程中针对装配公差做了多轮迭代优化，各段壳体的配合间隙控制在0.1mm以内，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大出现配合松动、晃动的问题，笔身的印刷标识区域做了下沉式设计，表面印刷的品牌、规格标识不会因为日常握持摩擦出现脱落，保证长期使用后的标识可读性。从实际应用场景来看，

　　这类笔式视觉标记工具在机械加工工位可以用于工件表面的加工点位标记、不合格品标识，在装配工位可以用于零部件的装配对位标记，在工业设计场景可以用于方案草图的快速绘制、视觉效果标记，在仓储物流场景可以用于库存物料的分类标识、盘点标记，覆盖了从生产加工到设计、仓储的多类视觉标记需求。结构设计上充分考虑了不同使用环境的适配性，笔身采用耐常见有机溶剂的工程塑料材质，接触工业酒精、轻质油污等场景下不会出现壳体腐蚀、开裂的问题，笔帽内部设置有笔头密封结构，笔帽扣合后可以完全封闭笔头区域，即使长时间倒置存放也不会出现标记介质干涸、漏液的问题，笔尾端盖设置有小型挂孔结构，可以配合挂绳挂载在工作服口袋、工具挂板上，避免作业过程中工具遗失。

　　针对内部储液结构的设计，采用了纤维导芯的均匀供液结构，标记过程中出液量均匀，不会出现初期出液过多晕染、后期出液不足断痕的问题，笔头的回弹结构可以在标记施压时自动调整出液量，适配不同按压力度下的标记需求，无论是轻压做细线条标记还是重压做粗线条填充，都能保持均匀的标记痕迹。整体外形没有突出的棱角结构，所有壳体衔接处都做了R0.5以上的圆角过渡，握持时不会硌手，也避免了尖锐边角刮擦工件表面、刮破作业手套的问题，整体重量控制在20g以内，放在工作服口袋中不会有明显的坠重感，适配一线作业人员随身携带的使用需求。在安装边界与适配性上，这款标记工具的尺寸可以适配常规的笔类文具收纳槽、工具柜笔架，不需要额外定制专属的收纳位置，可替换笔头的接口采用通用规格，市面上同类型的替换笔头都可以适配安装，降低了后期的使用维护成本，笔身的结构强度满足1.2米高度自由跌落至水泥地面的使用要求，跌落后不会出现壳体开裂、笔帽脱落、内部结构损坏的问题，适配工业现场相对复杂的使用环境。
