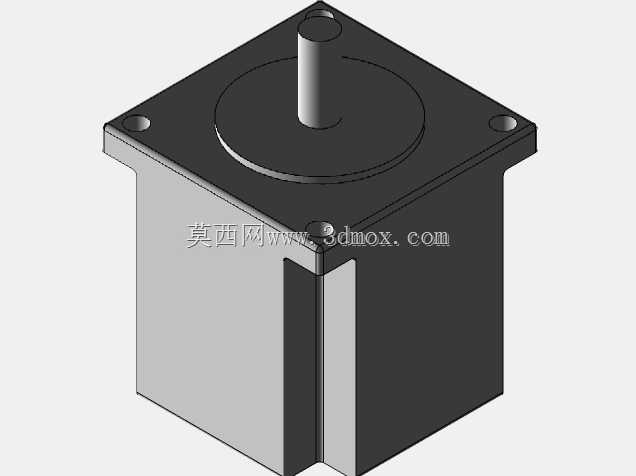

57BYG两相混合式步进电机结构模型

　　在桌面级小型自动化设备、3D打印传动单元、小型雕刻机进给轴、创客类开源硬件项目的选型与结构适配环节中，57规格步进电机是应用覆盖率极高的动力执行部件，本次建模的57BYG步进电机，完全参照市面量产通用款的实际安装尺寸与外形轮廓完成三维构建，可直接用于设备装配阶段的干涉检查、安装位预留、走线空间规划等结构设计工作。从实际工程应用场景来看，这类电机常被用于对转速要求不高、但需要精准开环位置控制的传动链路中，比如小型传送带的驱动单元、点胶设备的位移轴驱动、智能仓储的小型分拣拨杆动力源，还有各类教学实验平台的动力执行端，它不需要额外的编码器反馈就能实现固定步距角的角位移输出，搭配对应的细分驱动器后，可实现更小的进给分辨率，

　　满足多数轻载工况下的定位需求。从设计思路上，建模过程优先还原了安装边界的关键尺寸：电机主体的方形安装法兰边长为57mm，这也是该系列电机命名的核心依据，法兰端面上的四个安装孔采用对称分布设计，孔位中心距、沉孔深度都严格按照实物的安装公差要求做了还原，方便设计人员在做安装板设计时直接调用孔位特征，不需要反复核对二维手册参数。电机的输出轴采用单出轴D型切边设计，切边位置、轴径尺寸、轴伸长度都匹配通用的联轴器安装尺寸，不管是搭配刚性联轴器、梅花联轴器还是同步带轮，都能直接匹配对应的配合公差，不需要额外做轴型修改。电机本体的外壳采用方形拉伸铝壳结构，后端的出线位置预留了标准的航插或引线出线空间，建模时还原了外壳的散热筋结构？不，

　　这款通用57电机外壳为光滑方形壳体，侧面无额外散热筋，整体壳体的壁厚、端盖的配合止口都做了细节还原，能真实反映电机装配后的实际占用空间，避免设备结构设计时出现壳体与周边钣金、型材支架的干涉问题。从功能特性来看，这类步进电机保持转矩覆盖多个区间，可根据负载需求选择不同机身长度的型号，本次建模的标准机身款可适配多数轻载传动场景，模型在构建时将电机的定子、转子部分做了简化封装，保留了外部装配需要的所有特征，去掉了内部绕组等不需要参与装配检查的细节，既保证了装配参考的准确性，又不会占用过多的模型加载资源，适合在大型装配体中直接调用。在做设备布局时，设计人员可以直接将该模型导入装配环境，核对电机尾部与设备背板的安全间隙、

　　输出轴与传动部件的同轴度预留空间、安装螺丝的操作空间，尤其是在做紧凑型设备设计时，这类精准的外形模型能有效减少后期打样阶段的装配干涉问题，缩短结构迭代的周期。很多创客项目和小型设备开发中，设计人员往往容易忽略电机本体的实际轮廓尺寸，只关注安装孔位，导致装配时出现电机侧面与同步带张紧结构、传感器安装支架碰撞的问题，这个模型完整还原了电机从法兰端面到尾部端盖的所有外轮廓细节，包括端盖上的固定螺丝沉头位置、壳体的拼接缝隙对应的台阶特征，能完全模拟实物的装配状态。
