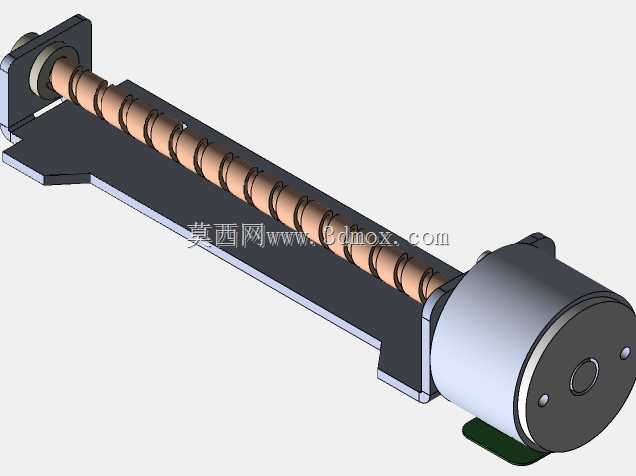

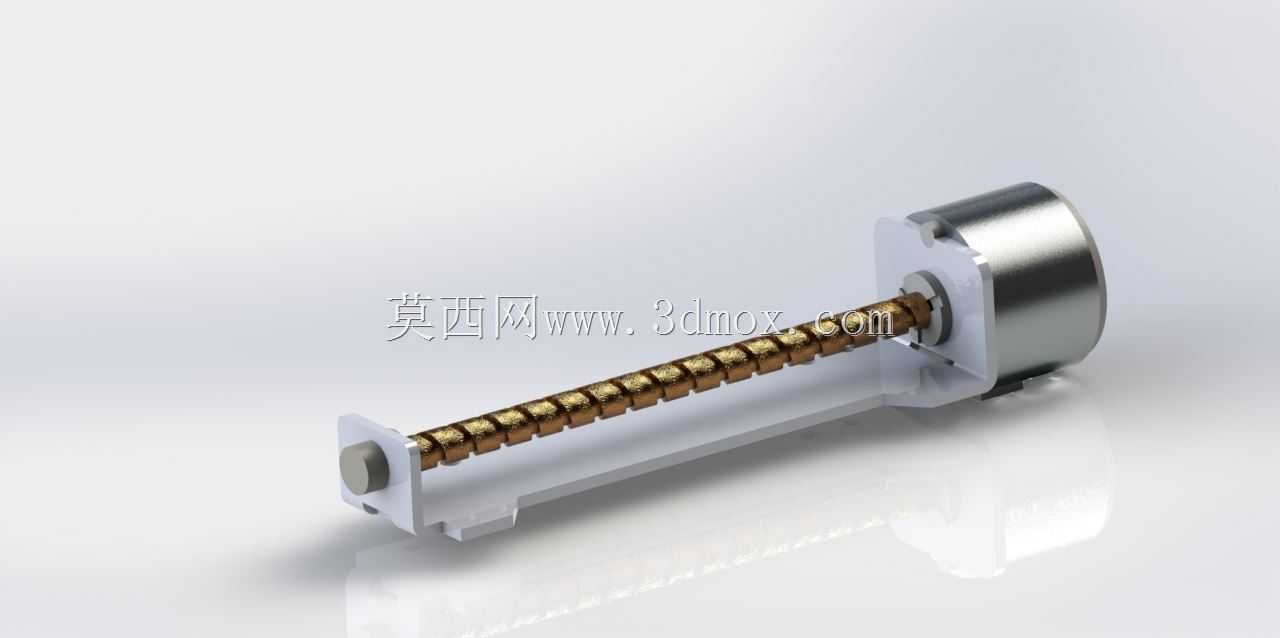

光驱传动用直线丝杆步进电机结构

　　这款带集成丝杆的微型步进电机，最早大量应用在台式机内置光驱、光盘刻录机的光头进给机构中，后续也被移植到小型3D打印机Z轴进给、迷你激光雕刻机直线位移、微型投影仪镜头调焦、桌面级点胶机微量进给等对安装空间有严格限制的轻载直线驱动场景里。区别于常规旋转输出的步进电机，这款产品直接将梯形丝杆与电机转子做同轴集成，省去了额外的联轴器、丝杆支撑座等外接传动部件，能在极小的安装空间内直接输出直线往复运动，大幅压缩整套驱动机构的整体体积。

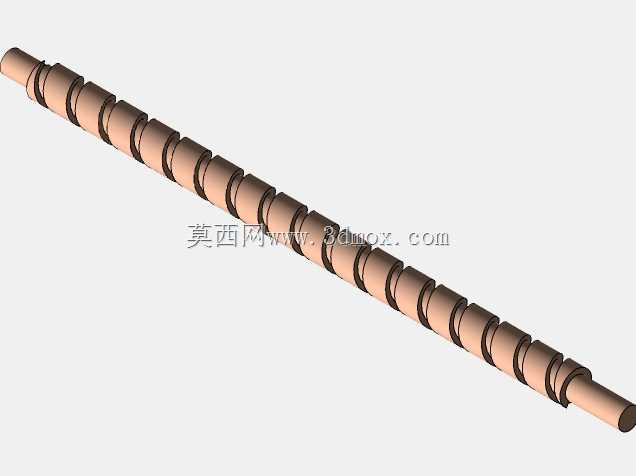

　　从实际功能特性来看，该结构依靠步进电机的步距角特性，配合丝杆的固定导程，可以实现精准的开环位置控制，不需要额外加装位移反馈元件就能满足毫米级以下的进给精度要求，完全适配光驱光头寻轨、小型设备调焦这类对重复定位精度有要求但负载极小的应用场景。转子输出端直接和铜制丝杆螺母配合，螺母被约束在滑动支架上无法旋转，当电机接收到脉冲信号驱动转子转动时，丝杆就会带动滑动支架做轴向直线运动，整套传动链没有多余的传动间隙，传动效率在微型传动结构里属于表现较好的水平，同时运行噪音极低，不会对光驱这类消费电子设备的使用体验造成影响。

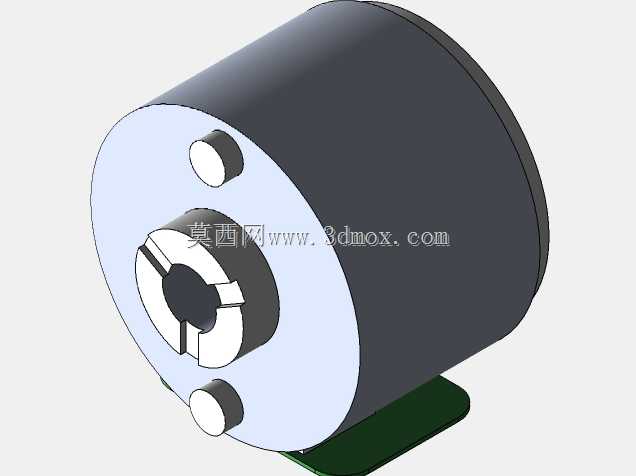

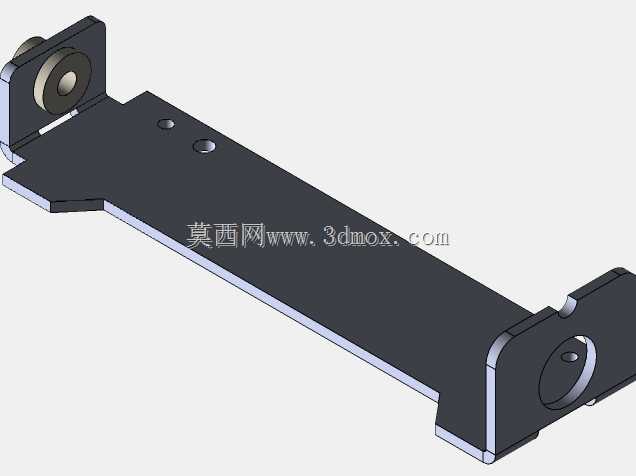

　　设计思路上，这款结构完全围绕紧凑化、集成化的核心需求展开，电机本体采用圆柱形外壳设计，外径适配标准光驱的内部安装腔体，尾部没有突出的编码器或接线冗余结构，前端的塑料支架直接集成了丝杆端部支撑、滑动导轨导向两个功能，不需要额外加工独立的导轨安装位，滑动支架上预留的安装凸台可以直接固定光学读取头、调焦镜组这类负载部件，安装时只需要将整个组件卡入设备预设的卡槽内，接好电机驱动线即可完成装配，不需要复杂的同轴度调试，非常适合消费电子类产品的流水线快速组装需求。

　　从安装边界与尺寸维度来看，电机本体的圆柱外径控制在15mm级别，整体长度（含前端支架）不超过70mm，丝杆的有效行程刚好覆盖光盘从内圈到外圈的全部读取距离，滑动支架的横截面尺寸不超过10mm×12mm，不会占用光驱内部的光盘容纳空间。安装时需要注意，电机本体的两个固定卡位中心距与光驱壳体的预设卡槽完全匹配，不能随意扩孔调整位置，否则会导致丝杆与滑动导轨的平行度超差，运行时出现卡滞、丢步的问题；丝杆表面在装配时需要涂抹少量低温润滑脂，避免长期运行后铜螺母与丝杆的磨损加剧，导致进给精度下降；电机的接线引脚定义直接匹配通用的微型两相步进驱动板，不需要额外做转接，驱动电压适配5V直流供电，和消费电子设备的内部供电等级完全匹配。

　　在实际选型参考中，这类集成丝杆的微型步进电机不能用于大负载的传动场景，其丝杆的轴向负载上限不超过5N，侧向受力能力更弱，因此不能承受径向的额外载荷，滑动支架的运行方向必须和丝杆轴向完全平行，不能有偏载。如果将其移植到其他小型设备上使用，需要根据实际需要的行程确认丝杆长度是否匹配，若需要更长行程则不能直接套用该结构，否则会出现丝杆挠度超标、运行抖动的问题。另外该结构的滑动支架采用POM材质注塑成型，本身具备自润滑特性，长期运行不需要额外添加润滑剂，但要避免在高温、高粉尘的环境下使用，否则粉尘进入丝杆螺母配合间隙后，会快速磨损配合面，导致传动精度丧失。
