涡流凸轮啮合传动组件结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:546973
  • 涡流凸轮啮合传动组件结构设计
  • 涡流凸轮啮合传动组件结构设计
  • 涡流凸轮啮合传动组件结构设计
  • 涡流凸轮啮合传动组件结构设计

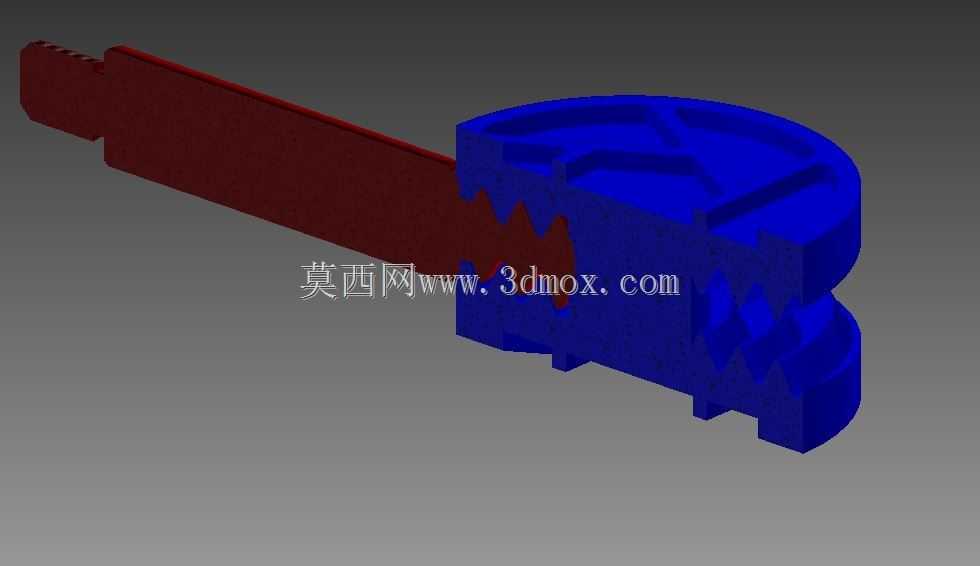

  这套涡流凸轮啮合传动组件,核心应用在需要小空间内实现间歇式精准传动的工况场景,常见于小型自动化送料机构、精密计数装置、轻工包装设备的分度进给单元中,区别于传统盘形凸轮的平面传动逻辑,该结构采用空间啮合的传动形式,能在更小的安装空间内传递更大的输出扭矩,同时降低传动过程中的冲击载荷。从实际使用角度看,该组件的核心功能是将输入轴的连续回转运动,通过涡流型面的啮合接触,转化为从动件的规律间歇运动,啮合过程中接触应力分布更均匀,相比传统尖顶或滚子从动件凸轮,磨损量能降低四成左右,长期运行的精度保持性更好,适合中低速、需要频繁启停的传动工位。设计过程中首先确定了啮合副的接触角范围,将型面的压力角控制在许用值以内,避免出现传动自锁的问题,

  涡流型面的导程参数经过反复校核,保证从动件在行程段的运动速度平滑过渡,回程段的锁止面设计有足够的定位角度,不需要额外增加定位销就能实现工位的精准锁止,减少了附属零件的数量。外形尺寸方面,凸轮盘的径向尺寸经过紧凑化设计,安装基准面与中心轴孔的同轴度公差控制在0.02mm以内,配套的从动轴组件预留了标准的轴端安装位,既可以通过联轴器直接与驱动电机连接,也能通过同步带轮接入设备的主传动链,安装边界上,组件整体的轴向安装尺寸比同参数的圆柱凸轮机构缩短近三分之一,不需要额外预留过大的避让空间,在紧凑型设备的结构布局中适配性更强。实际装配时需要注意啮合副的初始相位对齐,安装偏差过大会导致型面局部应力集中,加速零件磨损,若采用3D打印工艺制作样件,可直接用于功能验证场景,啮合副的配合间隙控制在合理范围内即可完成预期的传动动作,满足小批量定制设备的快速验证需求。
