适配PET瓶口的伺服驱动固体流量控制装置

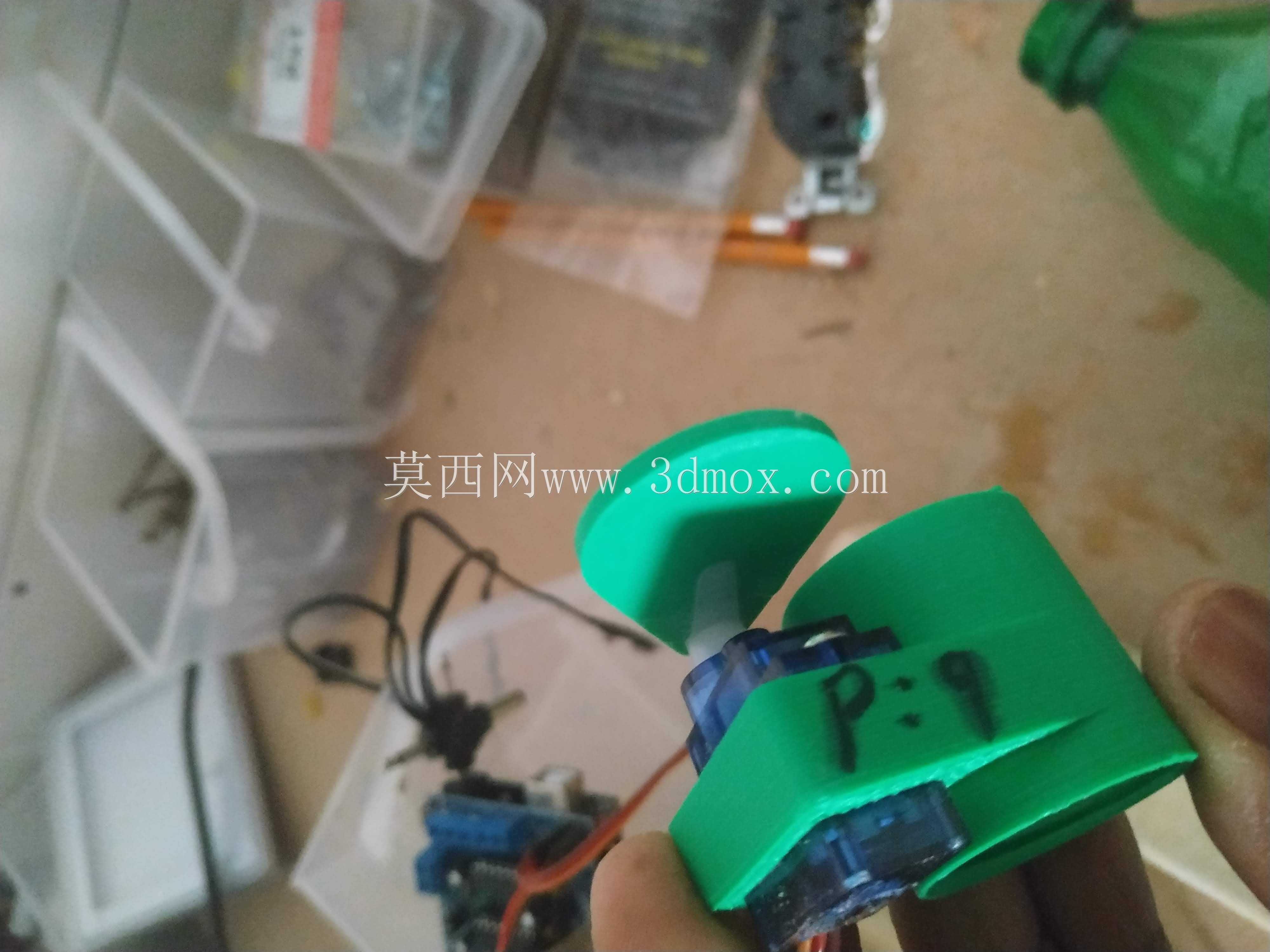

　　在小型DIY自动化投料、实验室微量固体分装、创客开源项目搭建场景中，常需要适配常规PET储料瓶的出料控制部件，这类部件不需要复杂的工业级阀体结构，却要兼顾安装便捷性、驱动兼容性与出料可控性，这款适配标准PET瓶口的流量控制结构正是针对这类需求设计。从实际安装边界来看，结构整体采用与常规PET饮料瓶瓶口外螺纹匹配的内螺纹接口，可直接旋接在市面常见的不同容量PET螺纹瓶口上，不需要额外加工转接件，安装时仅需对准螺纹旋紧即可，整体径向尺寸不超过PET瓶身最大外径，轴向伸出长度控制在瓶盖常规厚度的1.5倍范围内，不会占用过多安装空间，适配多数小型桌面级项目的安装布局。功能设计上，结构预留了标准SG-90伺服电机的安装位，

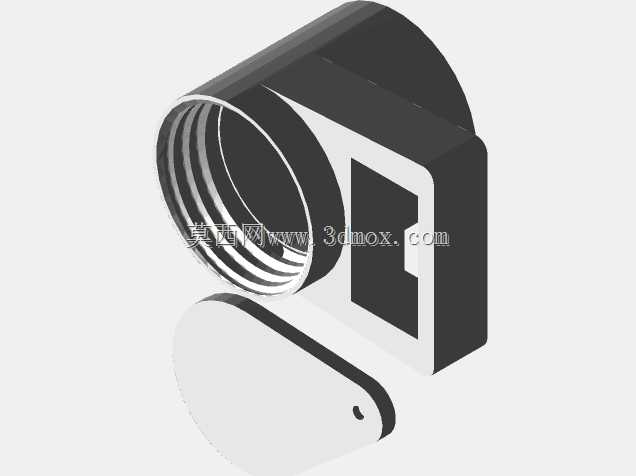

　　舵机摇臂可直接连接内置的挡料启闭结构，不需要额外设计传动连杆，通过舵机的角度转动即可控制出料口的开合度，既可以实现完全启闭的通断控制，也可以通过调整开合角度控制固体颗粒的出料流量，针对粒径在1-5mm范围内的塑料颗粒、粮食谷物、小型电子元器件散料都能实现稳定的流量调节，不会出现卡料、漏料的问题。设计思路上，结构主体采用分体式设计，螺纹连接段与挡料腔体采用一体化成型结构，减少装配环节的拼接缝隙，避免细颗粒物料从装配缝隙漏出；活动挡片采用圆弧贴合设计，与出料口的贴合面做了平面度处理，闭合状态下可实现较好的密封效果，避免储料瓶倾斜时物料自行漏出；侧面的伺服安装位做了定位卡槽与螺丝孔位，安装舵机时不需要反复调整位置，

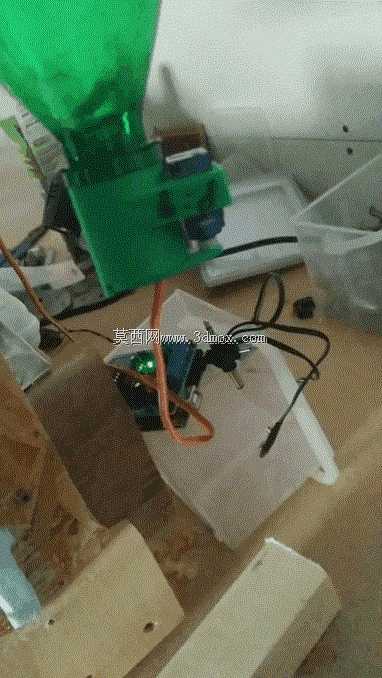

　　直接卡入卡槽后拧入固定螺丝即可完成舵机装配，降低DIY过程中的装配调试难度。从实际使用场景来看，这类结构可直接对接Arduino等开源控制板，通过编写简单的舵机控制程序即可实现定时出料、定量投料的功能，可应用在小型宠物自动喂食器、桌面级3D打印耗材自动补料装置、实验室小型颗粒分装装置、盆栽自动施肥装置等场景中，不需要单独定制储料容器，直接利用废弃的PET瓶即可作为储料仓，大幅降低项目搭建的成本与加工周期。结构的受力设计上，螺纹段做了加厚处理，旋接在瓶口后可承受满瓶物料的重量，不会出现螺纹滑牙、结构断裂的问题；活动挡片的转轴位置做了耐磨间隙设计，长期往复转动也不会出现卡顿、磨损过大的问题，适合长时间连续运行的小型自动化项目使用。
