多机位凸轮式全景拍摄搭载支架结构

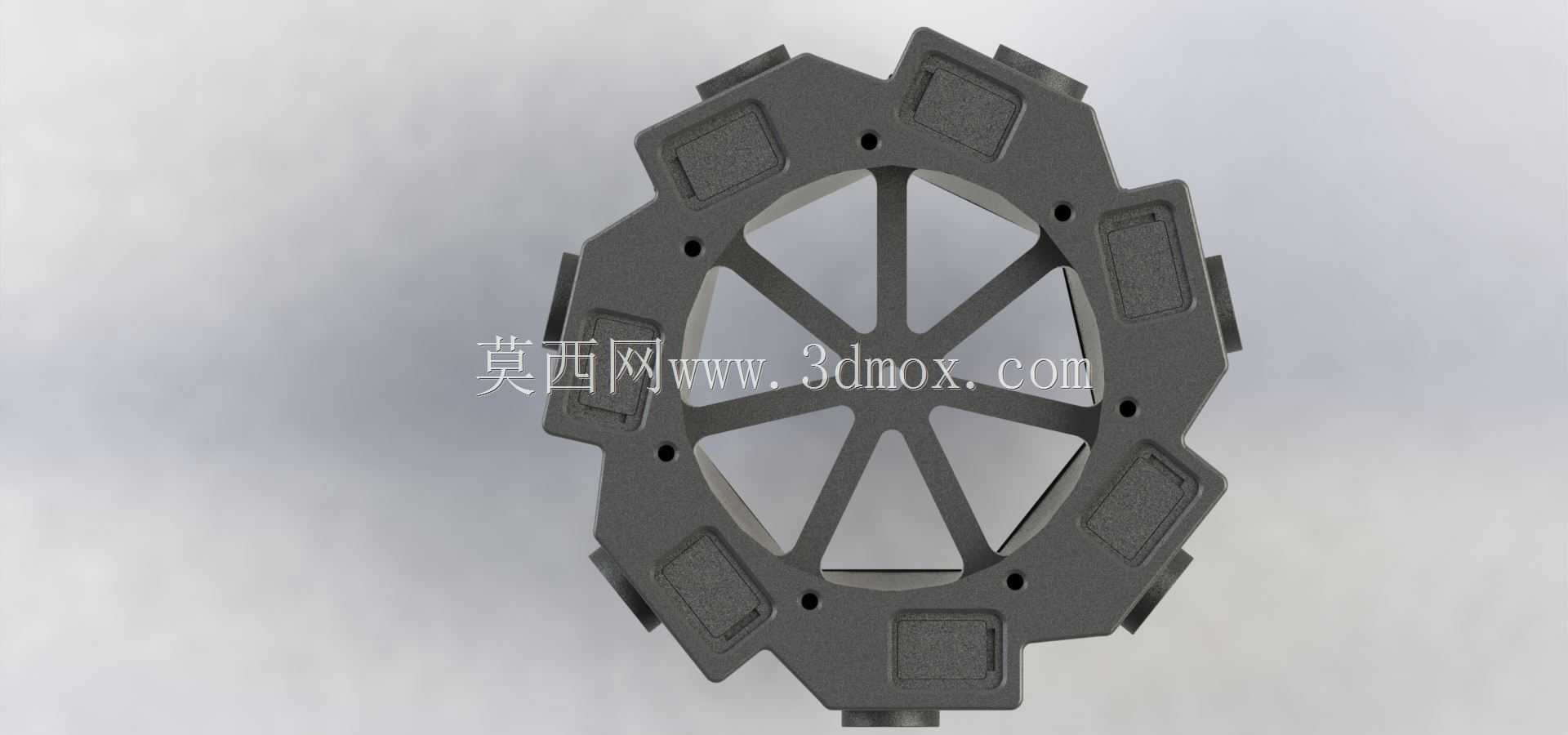

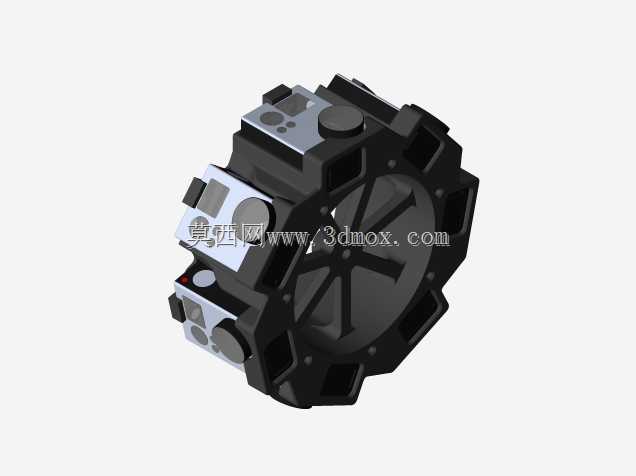

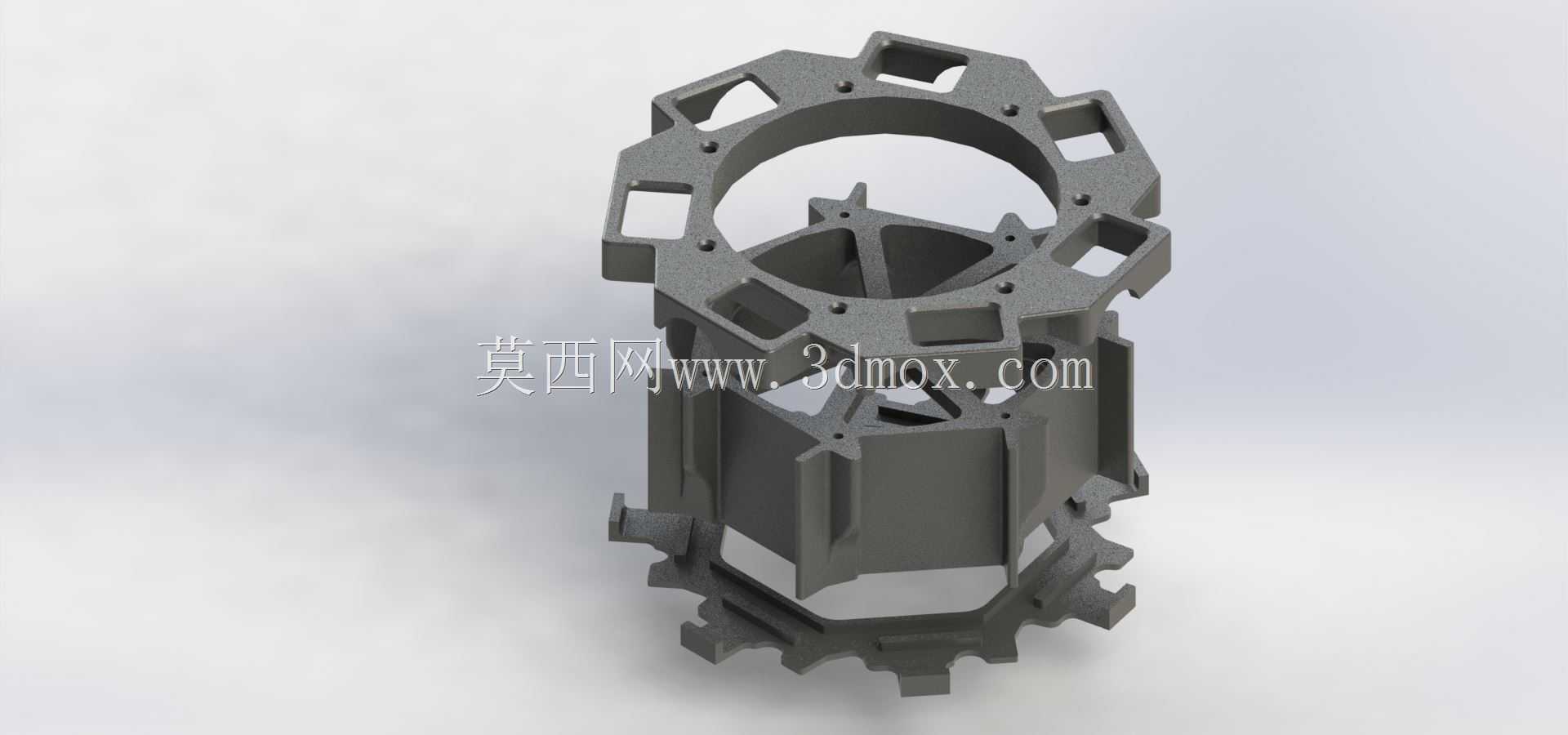

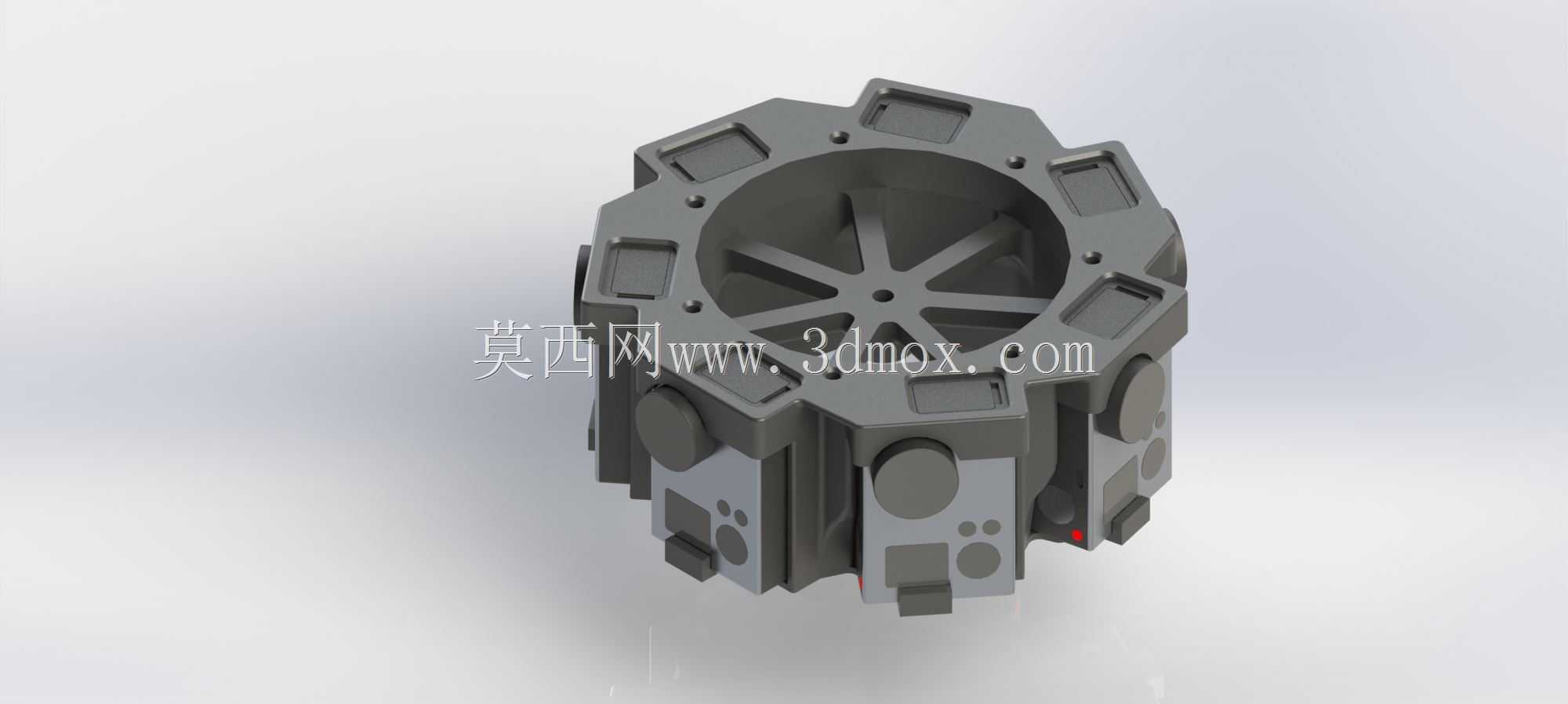

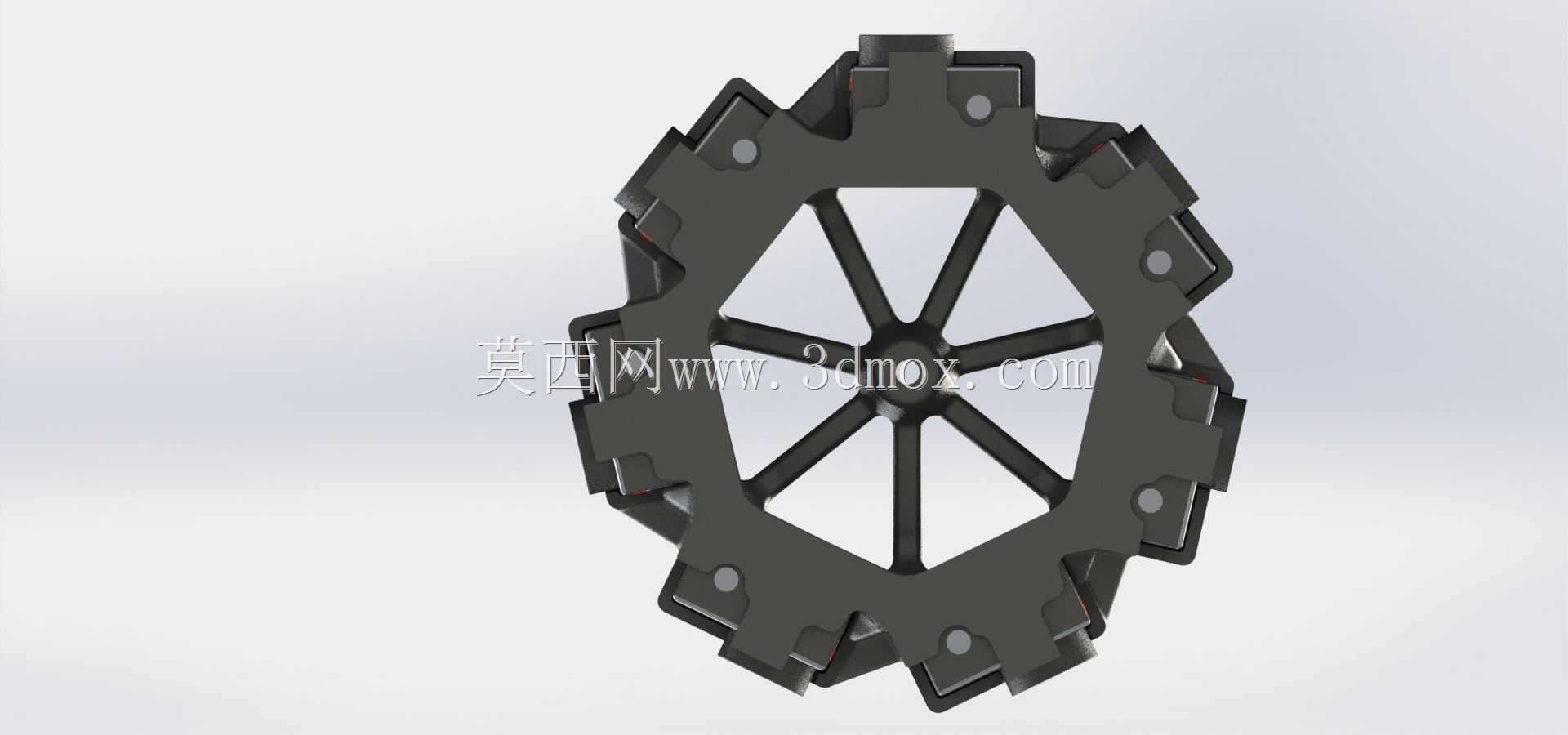

　　这类环形凸轮式多机位搭载结构，主要面向全景影像采集场景设计，可同时固定多台运动相机完成360度无死角画面拍摄，常见于户外极限跟拍、空间VR建模素材采集、赛事全景直播配套等领域，解决单台相机拍摄视角覆盖不足、多机位独立固定时画面拼接错位的问题。从结构设计逻辑来看，整体采用正多边形环形基体作为核心承载，周向均匀分布的相机安装位通过凸轮定位结构实现快速装夹，每个安装位的定位凸台与相机背部的安装槽精准适配，不需要额外辅助工具即可完成相机的卡装固定，拆卸时只需扳动凸轮锁紧块即可快速取下设备，适配户外作业时快速换电、调整机位的需求。基体中心采用辐条式镂空结构，在保证整体结构刚性的前提下尽可能降低自重，避免搭载在无人机、

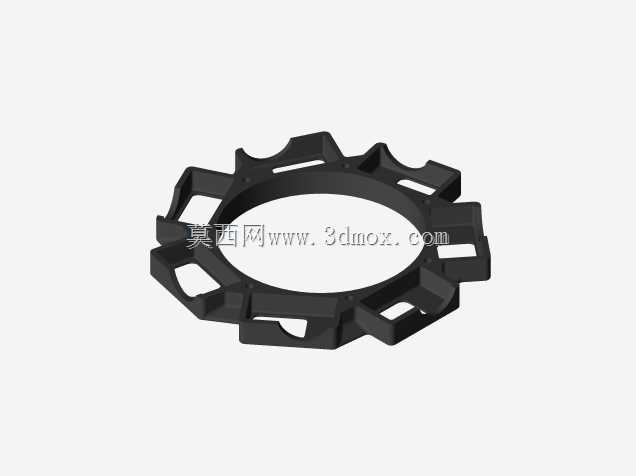

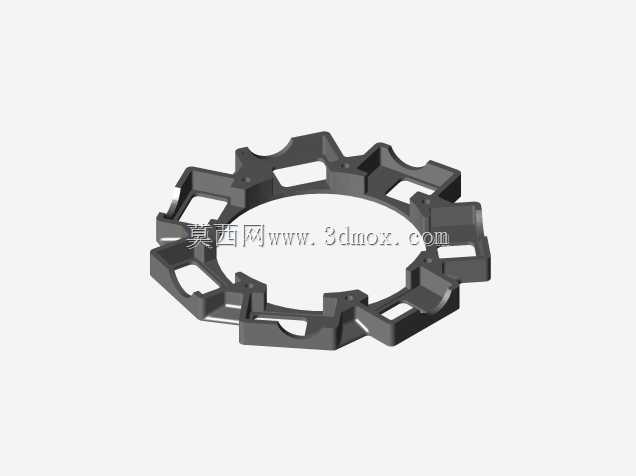

　　移动滑轨等轻载移动设备时出现过载问题，辐条交汇处的中心孔可适配标准1/4英寸、3/8英寸的通用摄影快装接口，能直接固定在三脚架、稳定器、移动拍摄车等常规摄影配套设备上，不需要额外加工转接件。周向每个安装位的角度经过精准调校，相邻相机的拍摄视角存在足够的重叠区域，可满足后期全景拼接的像素重叠要求，避免出现画面盲区；安装位旁设置的定位凸点可限制相机的安装偏转角度，保证每台相机的光轴都指向环形结构的径向外侧，不会出现角度偏移导致的拼接缝隙。结构的安装边界经过适配优化，环形基体的外径控制在常规运动相机多机位搭载的合理范围内，不会遮挡相机的镜头取景范围，也不会在相邻相机的画面中出现过多的结构件投影，减少后期修图的工作量；

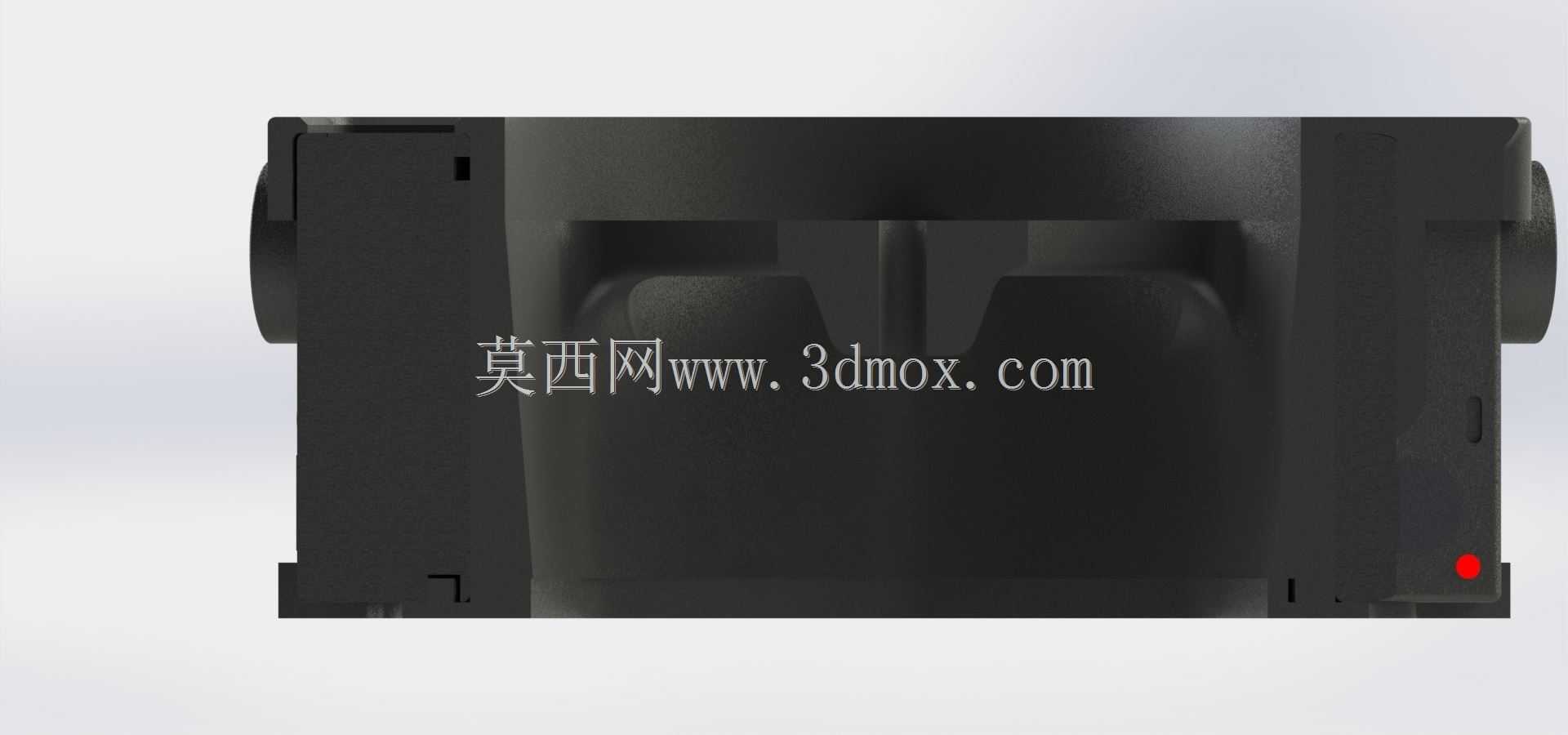

　　基体背部的凹槽可容纳相机的电池与数据接口，不会挤压相机的外接线材，长时间拍摄时也不会因为线材挤压出现接触不良的问题。凸轮锁紧结构采用偏心圆弧设计，锁紧时的压紧力均匀分布在相机背部的接触面上，不会压伤相机外壳，同时可适配不同厚度的相机保护壳，不需要调整结构尺寸即可兼容带防水壳的运动相机安装，满足水下拍摄、雨天户外作业的使用需求。
