六面布局360度作业立式钻机结构设计

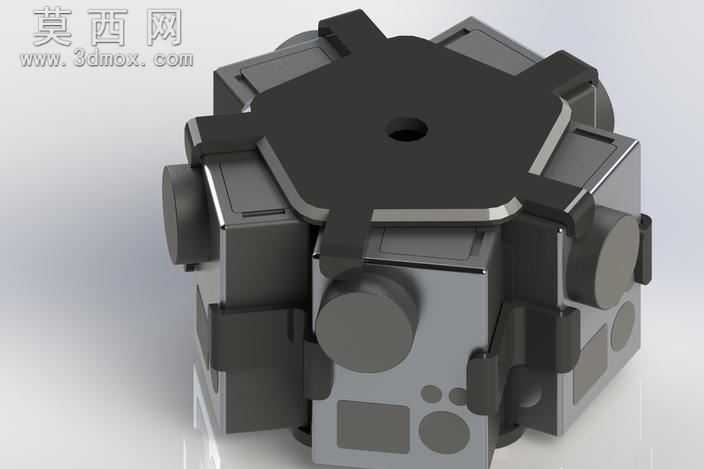

本作品为立式多面作业钻机的三维结构设计，采用SolidWorks完成全参数化建模，整体以正六面体为核心基座布局，实现360度全方向作业覆盖的功能需求。建模过程中首先搭建核心承载框架，以中心对称的正六面体基体作为所有功能模块的安装载体，保证六个作业面的结构一致性与受力均匀性，每个立面均集成独立的钻探执行单元，包含进给导轨、动力输出轴端、防护壳体等细分结构，各单元通过基体内部的连通腔道实现动力传输与管线排布，避免外部走线带来的作业干涉问题。材质渲染阶段，针对设备不同功能部件匹配对应材质属性：核心承载基座采用磨砂质感的深灰金属材质，模拟铸铁机架的厚重耐磨特性，表面添加细微的颗粒纹理与使用磨损痕迹，提升模型真实感；各立面的钻探执行端采用哑光黑工程塑料与亮面金属结合的材质搭配，突出功能部件的层次区分；顶部的多边形盖板采用带轻微倒角的金属材质，中心预留安装定位孔，边缘做圆角过渡处理，既避免尖锐边角的安全隐患，也优化了整体视觉协调性。结构设计上充分考虑多工位同步作业的可行性，每个钻探单元的伸出端采用圆柱轴体结构，配套设置定位卡扣与防护挡块，保证作业进给过程中的行程限位，基体表面预留的圆形与方形凹槽分别对应传感器安装位、操作标识区与散热通口，兼顾功能实用性与外观规整性。整体建模过程严格遵循机械设计的装配逻辑，所有零部件均添加对应的配合约束，可实现虚拟装配下的运动干涉检查，各模块之间的连接结构采用卡扣与螺栓结合的固定方式，既保证结构连接强度，也便于后期的设备维护与部件更换。渲染阶段采用柔和的影棚光照环境，通过多角度打光突出设备的立体结构与材质质感，清晰呈现各立面的结构布局与细节特征，完整还原这款360度作业立式钻机的设计形态与功能特点。
