多瓣式液压废料抓斗结构设计

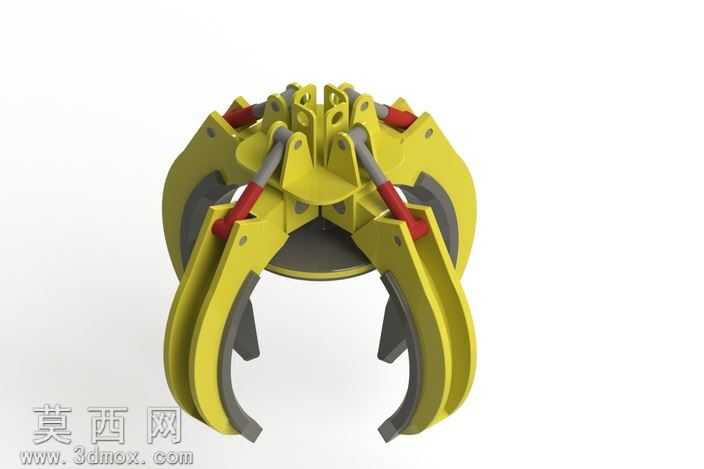

本作品为多瓣式液压废料抓斗三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每个零部件的装配约束、运动干涉进行了反复校验，确保模型可直接用于后续工程出图、运动仿真及有限元分析环节。模型渲染阶段针对不同部件赋予了差异化材质：抓斗瓣主体采用高强度耐磨合金钢材质，表面做哑光黄漆喷涂处理，还原工程设备常用的安全警示配色；铰接销轴、液压油缸缸筒采用镀铬金属材质，呈现光亮的金属反光质感；油缸活塞杆做抛光处理，液压油管采用耐油橡胶材质，搭配红色的油缸端盖防护结构，整体视觉层次分明，各部件辨识度高，能够清晰展现抓斗的结构组成。从结构设计来看，该抓斗采用中心对称的五瓣式爪体布局，每个爪体通过上下两组铰接点分别连接中心回转架与液压油缸活塞杆，依靠五个同步动作的液压油缸提供开合驱动力，相比传统两瓣抓斗，多瓣结构对不规则废料、散碎金属、建筑垃圾的包裹性更强，抓取过程中物料不易洒落。设计过程中重点优化了爪瓣的曲面弧度，爪尖部分做了加厚耐磨处理，同时预留了耐磨衬板的安装位，可在长期使用磨损后快速更换易损件，降低设备维护成本；铰接位置全部采用自润滑轴承配合销轴的结构，减少转动过程中的磨损阻力，延长铰接点使用寿命；中心架部分集成了液压油路的分配通道，避免外部油管在抓斗开合过程中被物料剐蹭破损，提升液压系统的运行可靠性。该抓斗可适配各类起重机、挖掘机的液压系统接口，通过快换接头即可完成安装，广泛应用于废钢回收、垃圾处理、矿山散料转运等作业场景，建模过程中保留了所有特征参数，设计人员可根据实际作业的吨位需求、抓取物料类型，调整爪瓣长度、油缸行程、铰接点位置等参数，快速衍生出不同规格的抓斗产品，大幅缩短同类产品的设计研发周期。
