带调速阀的气动液压复合气缸

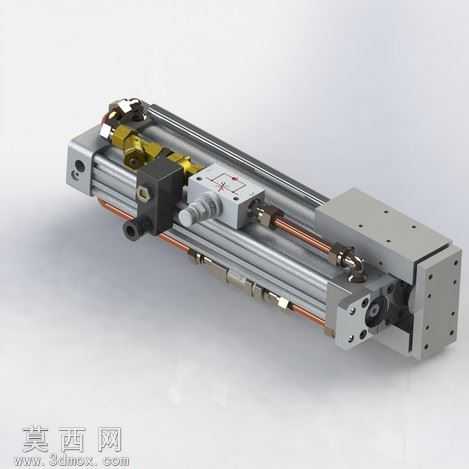

本模型为气动与液压复合调速气缸，采用三维参数化建模完成整体结构设计，建模过程中严格遵循气动液压元件的设计规范，对各部件的装配关系、尺寸公差进行了精准还原，确保模型可直接用于装配验证与结构演示。模型整体采用长行程杆式气缸主体结构，缸筒选用硬质阳极氧化铝材质进行渲染，表面呈现细腻的金属磨砂质感，搭配镀铬活塞杆的亮面金属效果，还原了工业级气动元件的真实材质表现；集成在缸体侧面的调速阀组采用压铸铝合金壳体材质，阀块上的油口、调节旋钮、电磁控制部件均做了细节建模，旋钮表面的防滑纹理、接线端口的卡扣结构都清晰可见，铜质导油管采用红铜金属材质渲染，与银灰色缸体形成鲜明的视觉区分，提升了模型的辨识度。结构设计上，该气缸将气动执行与液压调速功能集成于一体，缸体两端设置了带缓冲结构的端盖，端盖上的安装孔、定位销孔均按标准尺寸建模，侧面的滑动导轨与负载安装滑台采用一体化设计，滑台表面的安装螺纹孔做了真实的牙型细节还原，可直观展示负载的安装方式；内置的停止控制阀组与调速油路通过外部铜管连通，管路的固定卡扣、接头密封结构都做了精细化建模，完整呈现了气液复合调速的工作回路布局。设计思路围绕气缸的停止控制与速度调节需求展开，摒弃了传统气缸外接调速阀的复杂管路布局，将控制阀组直接集成在缸体上，既缩减了安装空间，又提升了调速响应速度，建模时对阀组与缸体的连接密封面做了贴合处理，确保虚拟装配下无干涉问题，各活动部件如活塞杆、滑台、阀组旋钮都保留了正确的运动自由度，可用于运动仿真演示，直观展示气缸在不同调速参数下的运行状态，帮助设计人员快速理解气液复合调速气缸的工作原理与结构特点。
