多片式摩擦离合器传动组件结构设计

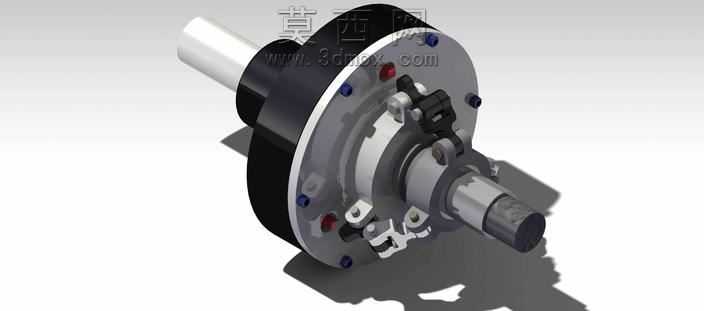

本作品为多片离合器传动组件的三维建模设计，整体采用自顶向下的装配设计思路完成全结构搭建，建模过程中严格遵循机械传动部件的设计规范，对每一处装配公差、配合间隙都做了对应参数化约束，确保各部件装配后可实现离合动作的运动仿真验证。建模阶段首先完成输入轴、输出轴的基准轴定位，以此为装配基准搭建离合器壳体、端盖等支撑结构件，壳体部分采用回转类特征建模完成，对外壳上的螺栓安装孔、定位销孔都做了阵列化参数处理，保证孔位的同轴度与位置精度符合装配要求。核心的摩擦片组部分，分别构建了主动摩擦片、从动摩擦片的单片结构，对摩擦片表面的油槽、耐磨层结构做了细节还原，通过轴向阵列完成多片组的装配，同时添加了轴向的移动约束，可模拟摩擦片压紧、分离的动作过程。压紧机构部分还原了压盘、弹簧、调节杠杆等部件的结构，对杠杆的铰接位置、弹簧的安装位都做了精准的配合约束，保证压紧力传递路径的结构合理性。渲染阶段采用金属材质为主的材质体系，壳体、轴类部件赋予调质钢材质，摩擦片部分赋予耐磨复合材料材质，弹簧部件赋予弹簧钢材质，通过调整材质的粗糙度、金属度参数还原真实机械零件的质感，场景光照采用柔和的工业展示光效，添加柔和的地面阴影突出部件的立体结构，清晰展现离合器内部的装配层级与部件布局。整个模型共包含数十个独立部件，所有部件间的装配关系清晰，可用于传动系统的结构教学、离合原理演示，也可作为传动设备设计的参考组件，帮助设计人员理解多片离合器的动力传递、离合动作的实现逻辑，为相关传动部件的优化设计提供直观的三维参考。
