HOTSTART发动机冷却液循环加热器设计

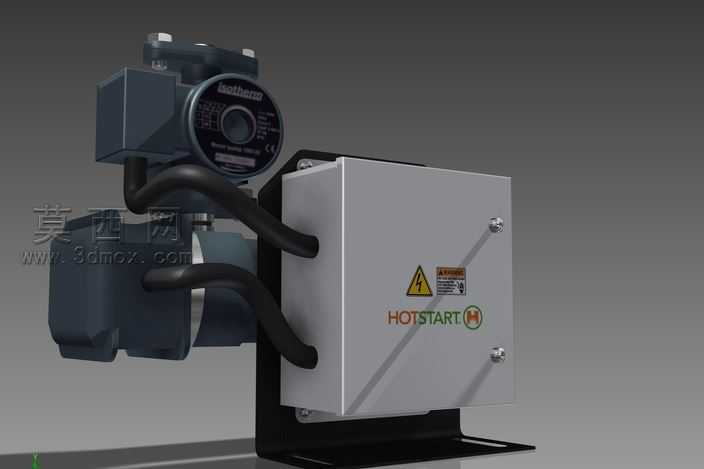

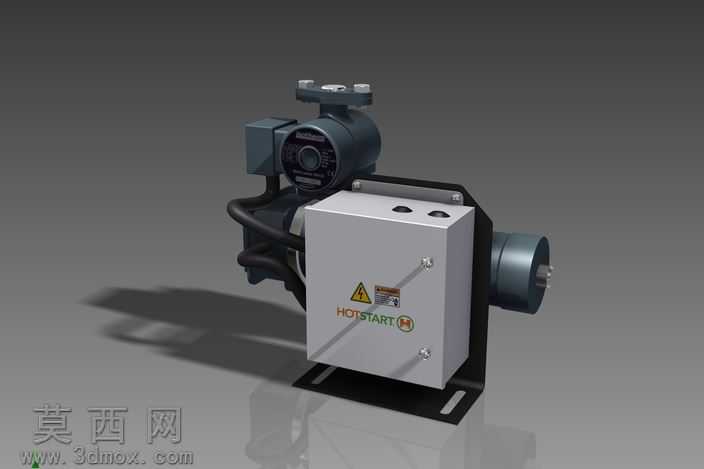

本作品为发动机配套的强制循环式冷却液加热器三维建模成果，建模阶段采用自顶向下的装配设计思路，首先根据加热器的功能布局划分核心模块：包含循环泵体单元、加热控制箱体、连接管路组件、安装固定支架四大核心部分，各模块先完成独立零件建模再进行总装配约束，确保各部件间的装配间隙、连接位置完全匹配实际产品的装配逻辑。建模过程中对细节特征做了精细化还原：控制箱体表面的警示标识、品牌LOGO采用纹理贴图结合凹凸贴图实现，金属箱体的哑光喷塑材质通过调整漫反射粗糙度、金属度参数还原真实质感，箱体上的固定锁扣、接线端口做了等比例的结构复刻，未做过度简化。循环泵体部分还原了泵壳的铸铝材质质感，表面的品牌铭牌、调节旋钮的刻度纹理都做了细节呈现，连接管路采用柔性橡胶材质参数设置，还原橡胶软管的哑光黑质感与自然弯曲的布线形态，管路与泵体、箱体的连接位置做了接头结构的细化，还原卡箍紧固的结构特征。安装支架采用冷轧钢板折弯成型的结构建模，还原支架表面的黑色喷塑质感与安装孔位的精准位置，支架与箱体、泵体的连接螺栓做了标准件的调用装配，还原真实的紧固件连接结构。渲染阶段采用三点布光方案，主光从侧上方打亮产品主体，勾勒出箱体与泵体的轮廓结构，辅光补充暗部细节避免死黑，背景采用渐变灰色调突出产品本身，材质调试阶段针对不同部件做了区分：金属壳体的微颗粒质感、橡胶管路的柔和漫反射、泵体调节旋钮的半光泽塑料质感、警示标识的高饱和度色彩都做了针对性参数调整，最终渲染效果清晰呈现产品的整体结构与各部件的材质特征。该加热器的设计核心是通过低功率持续加热循环冷却液，让发动机停机状态下保持均匀的工作温度，消除发动机内部的局部冷点，避免低温启动时的密封件老化、软管劣化问题，建模过程中充分还原了产品紧凑的集成化布局，将泵体、加热单元、控制模块整合为一体化结构，适配不同型号发动机的安装空间需求，管路的走向设计充分考虑了安装便利性与流体循环的阻力优化，整体结构紧凑无冗余部件，完全匹配实际产品的功能设计逻辑。
