磨刀机专用夹持刀夹结构设计

　　这款刀夹是配套手动及小型半自动磨刀设备开发的专用夹持部件，核心作用是在刀具修磨过程中提供稳定的装夹定位，避免修磨时刀具出现晃动、角度偏移，直接决定刃口修磨后的精度与一致性。从实际应用场景来看，这类刀夹既可以适配家用小型手持磨刀器，也能安装在台式小型磨刀设备上，覆盖木工刨刀、篆刻刀、小型五金刀具等多种窄刃刀具的修磨需求，相比通用平口钳类夹具，它的夹持轮廓更贴合窄长类刀具的外形，装夹时不会压伤刀身，也能避免刀具在修磨侧向力作用下出现打滑窜动。

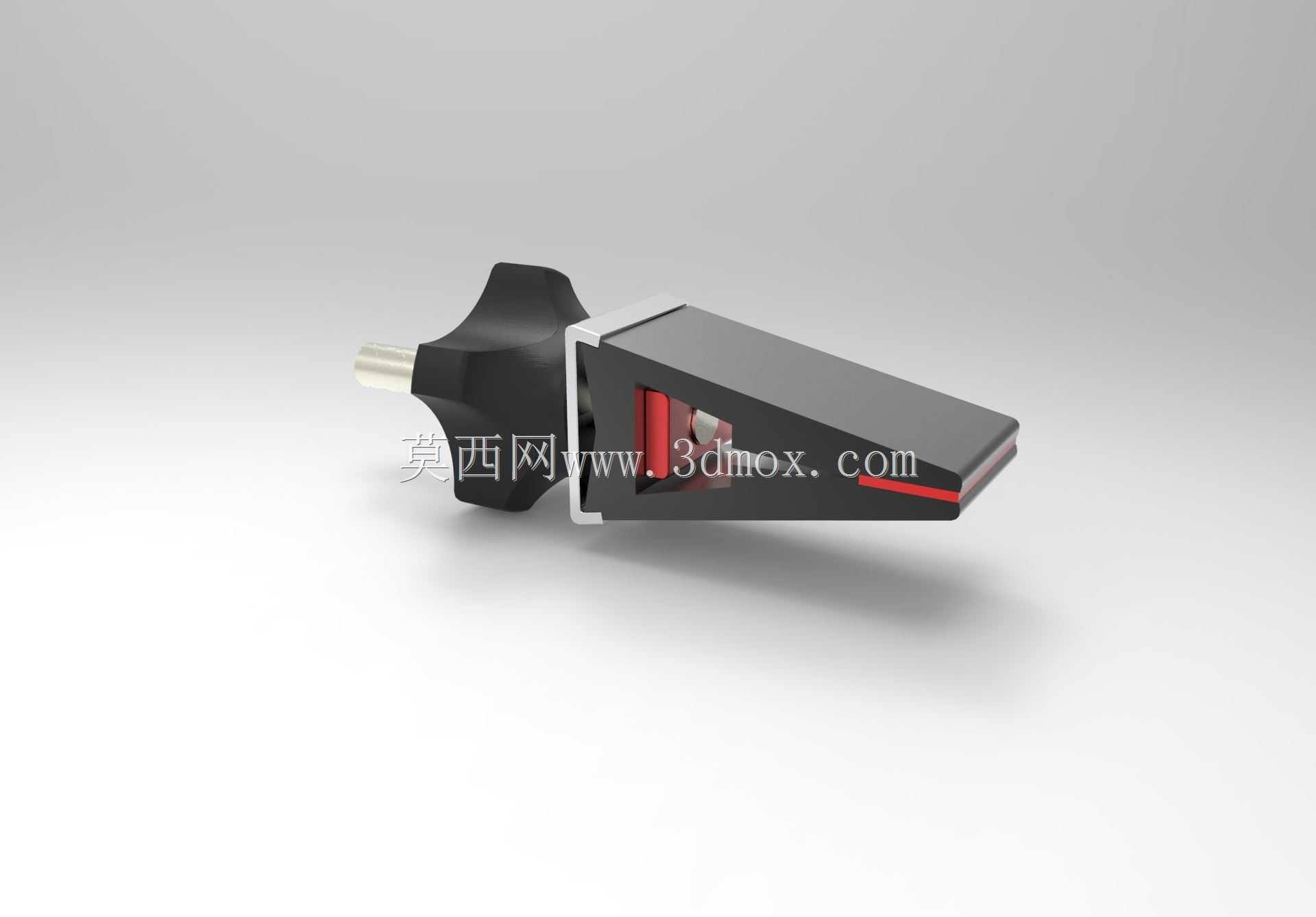

　　在功能特性设计上，这款刀夹采用了楔式夹持的核心结构，前端楔形开口可以适配不同厚度的刀身，尾部的星形旋钮可以通过螺纹进给推动内部压块，实现对刀身的无级锁紧，操作时不需要额外工具，手动旋转旋钮即可完成装夹与拆卸，适配现场快速换刀的使用需求。刀身侧面设置的红色可视条是装夹到位指示结构，当刀具插入到指定深度时，指示条会随内部压块移动到对应位置，操作人员可以直观判断装夹深度是否符合要求，避免因插装过浅导致修磨时刀具飞出，或是插装过深遮挡需要修磨的刃口区域。

　　设计过程中优先考虑了操作的人机工程性，尾部的星形旋钮做了多面防滑轮廓，即使手上沾有切削液或是金属碎屑，也能稳定施力锁紧，不会出现打滑。刀夹主体采用了分体式装配结构，夹持块与主体之间预留了微小的间隙补偿量，长期使用出现磨损后，可以通过调整内部垫片补偿间隙，不需要整体更换部件，降低了使用维护成本。外形尺寸上，这款刀夹整体长度控制在120mm以内，最大夹持宽度35mm，最大夹持厚度8mm，安装端采用标准圆柱轴结构，可以直接插入磨刀设备的对应安装孔位，不需要额外制作转接件，安装边界适配市面上多数主流小型磨刀设备的装夹接口，不需要对原有设备进行改造即可直接替换使用。

　　结构细节上，夹持接触面做了细齿防滑处理，但齿高控制在0.1mm以内，既可以提供足够的夹持摩擦力，又不会在刀身表面留下过深的压痕，对于硬度较高的高速钢刀具、硬质合金刀具都能实现稳定夹持，不会出现夹伤刀身的问题。刀夹前端的楔形开口做了15度的导向倒角，刀具插入时可以顺着倒角自动滑入夹持位，不需要刻意对准缝隙，提升了装夹的便捷性。整体结构没有复杂的异形曲面，加工时可以通过常规铣削、钻削工序完成所有零件的加工，量产时的工艺性较好，零件的形位公差要求也适配常规机加工的精度范围，不需要特殊的加工设备即可实现批量生产。
