液压驱动自定心夹持工装结构设计

在轴类、套类零件的车削、磨削加工场景中，工件装夹的同轴度误差直接决定最终加工精度，传统三爪卡盘在长轴类工件的中段支撑、异形回转件的夹持作业中，往往存在定心偏差大、夹持力不稳定、适配行程有限的问题，这套自定心夹持结构正是针对这类加工痛点开发的机床配套工装。从实际加工场景来看，这类自定心结构常安装在车床床身导轨、外圆磨床的工作台托架位置，作为中心架使用时可抵消长轴加工时的切削径向力，避免工件因悬伸过长出现让刀、振纹问题；也可集成在自动化上下料工位的末端，作为回转类工件的定位夹持单元，配合机械手完成工件的转序装夹。

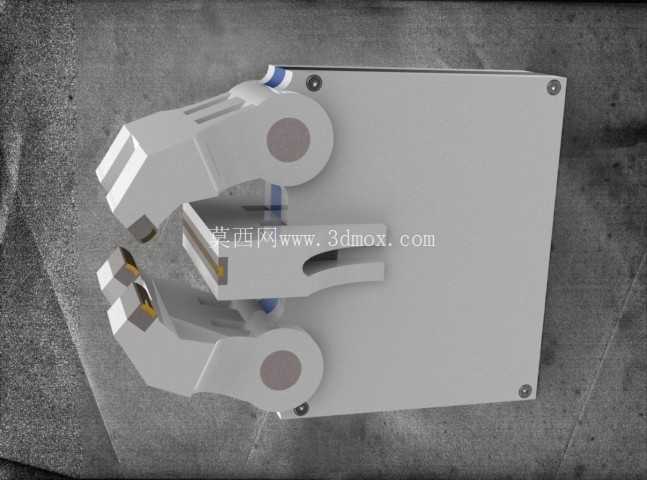

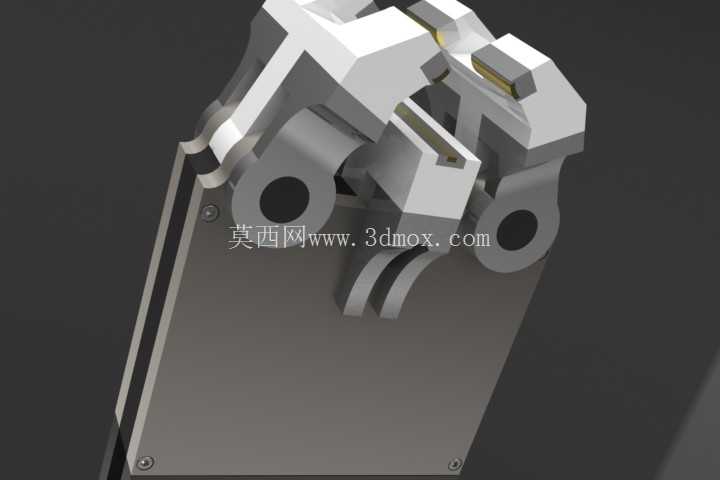

结构设计上采用了同步联动的双V型钳口布局，三组夹持爪沿圆周方向均布，通过内部的斜楔滑块机构实现同步收拢与张开，保证各夹持点的径向进给量完全一致，从机械结构层面消除了定心误差，不需要额外的调整环节就能实现工件轴线与工装回转轴线的重合。钳口与工件接触的位置镶嵌了硬质合金耐磨块，既可以提升夹持面的摩擦力，避免工件加工时出现打滑移位，也能减少钳口的磨损量，延长工装的整体使用寿命。钳口的开合动作由内置的液压活塞驱动，相比传统的手动丝杠锁紧结构，液压驱动的夹持力可以通过系统压力精准调节，针对薄壁套类零件加工时，可以调低夹持压力避免工件装夹变形，针对重型轴类零件加工时，调高压力即可提供足够的夹持扭矩，适配不同材质、不同壁厚工件的加工需求。

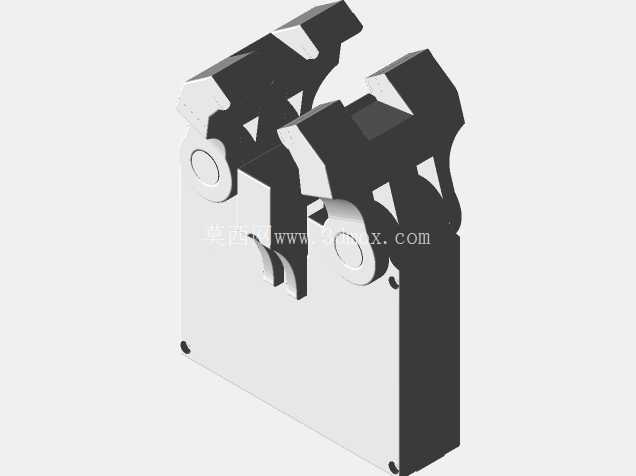

从安装边界来看，该结构的底座采用了标准的平键定位+螺栓锁紧的安装接口，可以直接适配多数常规机床的中心架安装基面，不需要对原有设备进行额外改造。夹持行程覆盖直径28mm至225mm的回转类工件，液压驱动的活塞行程为110mm，足够覆盖常规机械加工领域绝大多数轴类、套类零件的尺寸范围。油路接口采用了标准的内螺纹直通接头，可直接接入机床现有液压系统，不需要额外配置独立的液压动力单元。结构上预留了紧固件安装孔位，目前的三维模型完成了主体夹持结构、滑块联动机构、活塞腔体的核心结构设计，后续可根据实际使用场景加装行程检测传感器、防尘密封件、冷却喷管等附属配件，适配不同的加工工况需求。

在细节设计层面，各滑动配合面均设计了润滑油槽，可通过定期注油减少滑块与基体之间的磨损，保证长期使用后定心精度的保持性；钳口组件采用了可拆换结构，当夹持特殊轮廓的工件时，只需要更换对应型面的钳口镶块，不需要更换整个工装主体，大幅降低了生产现场的工装改造成本。整体结构的受力路径经过优化，切削力从钳口传递到滑块，再通过斜楔面传递到基体底座，最终分散到设备安装面上，各受力截面的强度均经过校核，满负荷夹持状态下不会出现结构变形，可满足大切深、高进给的粗加工场景使用需求，也能适配精加工时的高精度定心要求。
