密尔沃基M12电池供电模块化LED工作灯结构

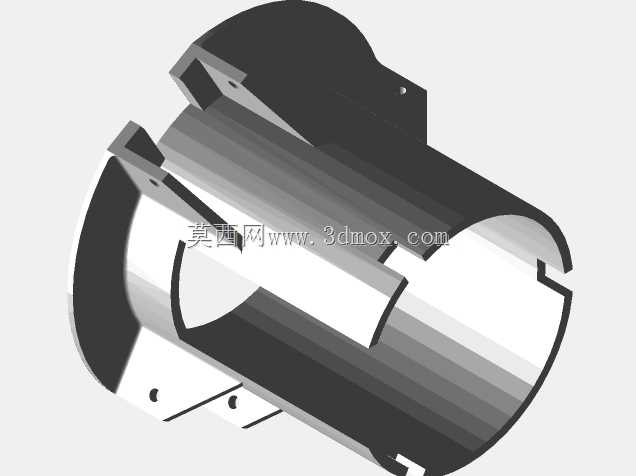

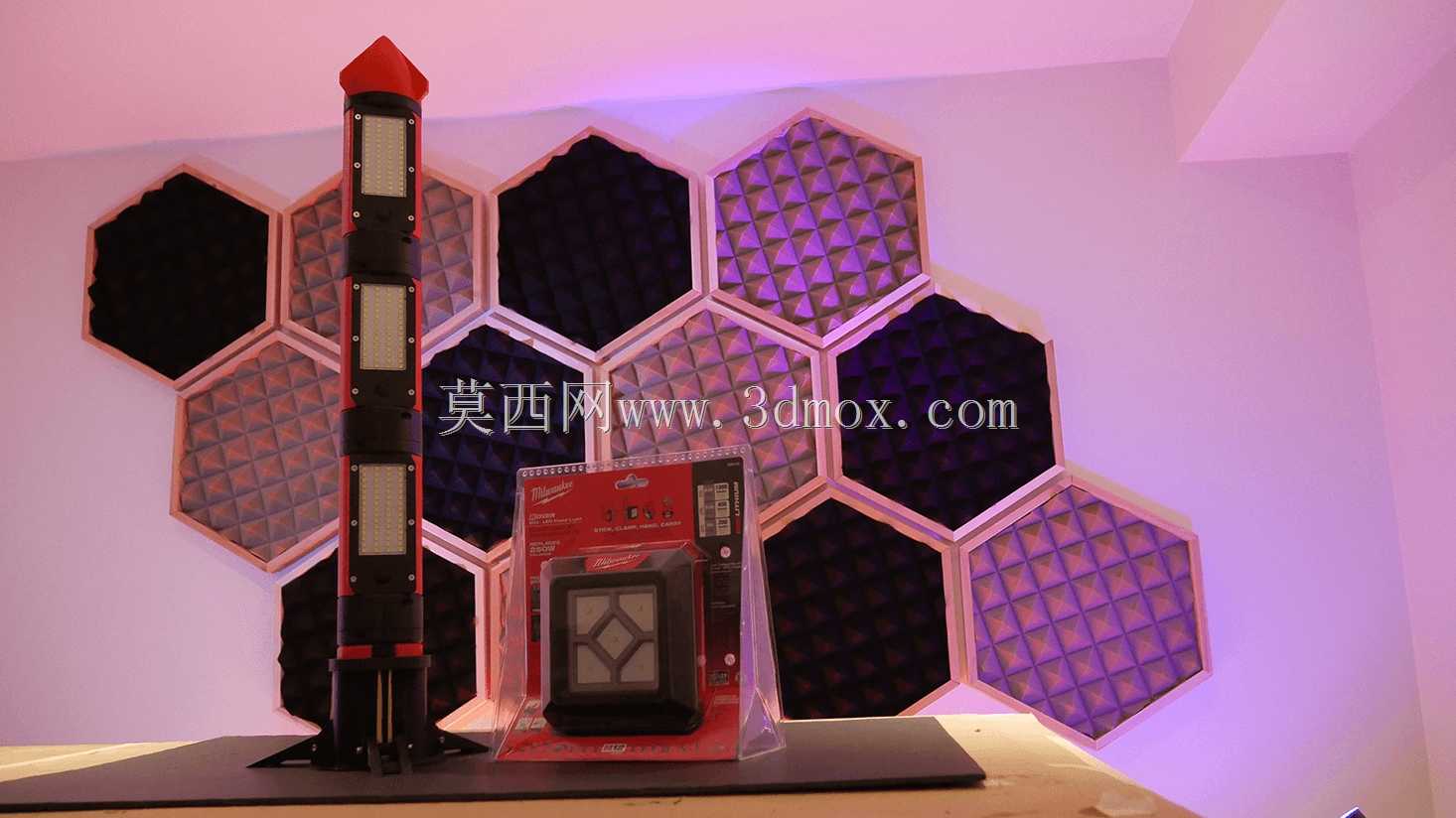

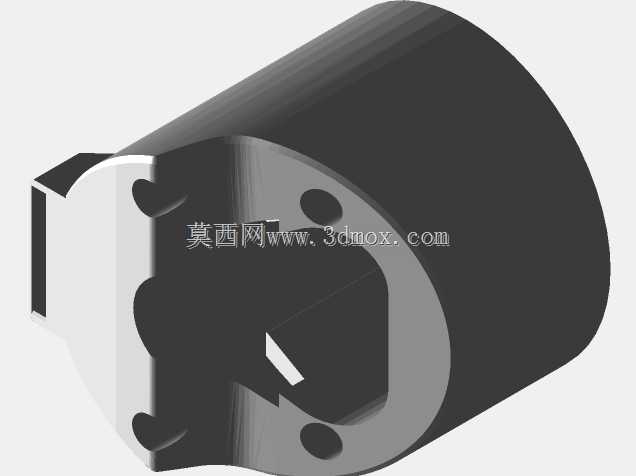

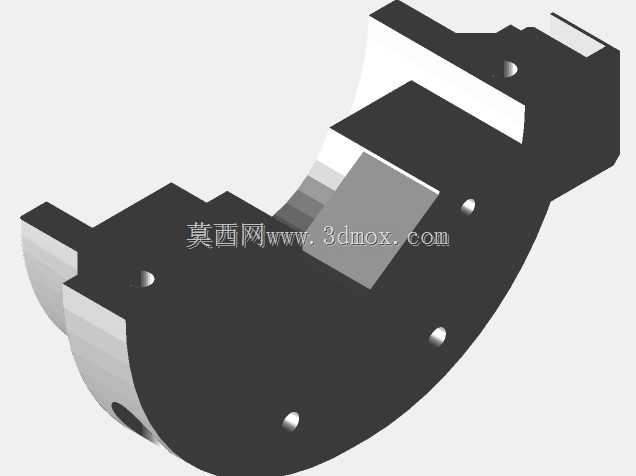

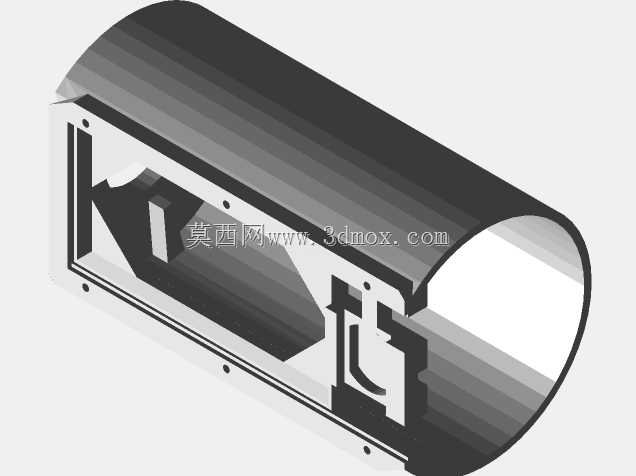

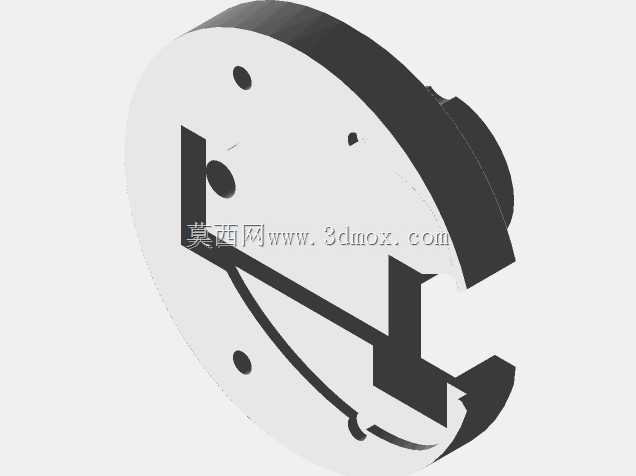

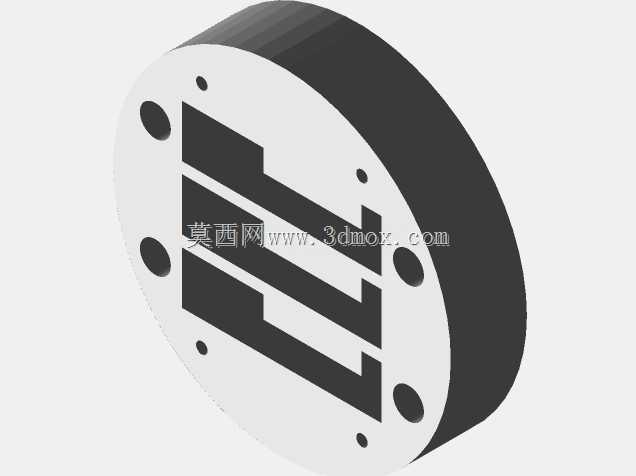

　　这款模块化LED工作灯针对现场作业的灵活照明需求设计，适配密尔沃基M12系列工具电池作为供电单元，无需外接电源线缆，可在无市电接入的户外施工、设备检修、临时作业场景下独立使用，解决传统有线工作灯受布线限制、移动不便的痛点。灯具采用堆叠式模块化结构设计，核心底座预留标准M12电池卡扣接口，可直接卡入对应规格电池完成供电导通，底座内部集成弹簧负载稳定器，当多节灯体模块堆叠加高时，可抵消重心偏移带来的晃动，提升立式放置的稳定性，底座侧面设置红色状态LED，可直观显示供电回路导通状态，便于快速排查接触故障。灯体单元采用标准化拼接接口，单节灯体集成独立LED灯板与亮度调节电路，使用者可根据作业面的照明范围需求，自由增减灯体模块数量，

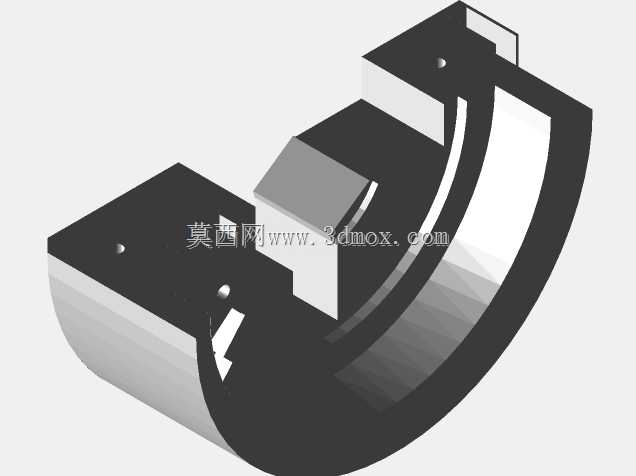

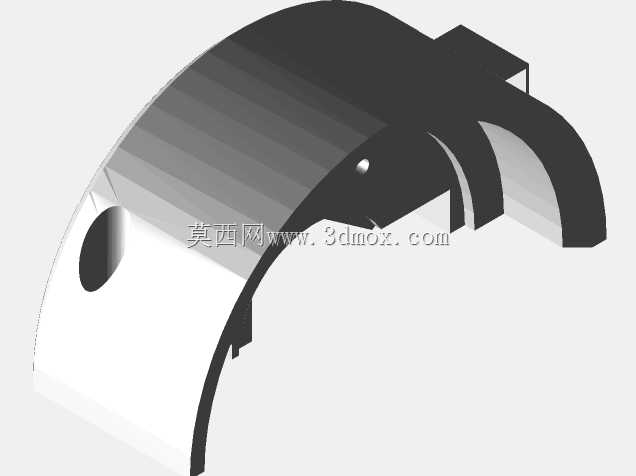

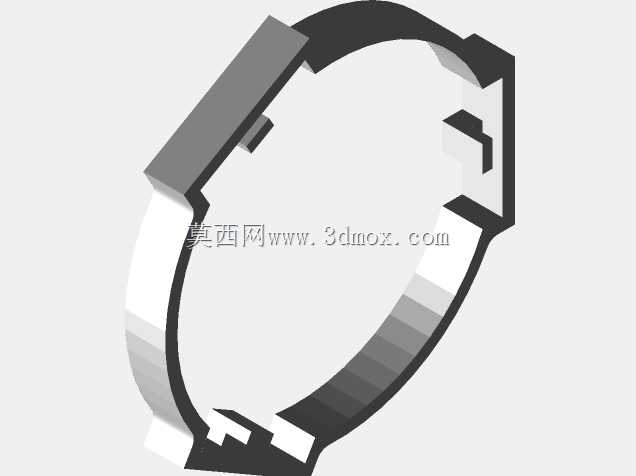

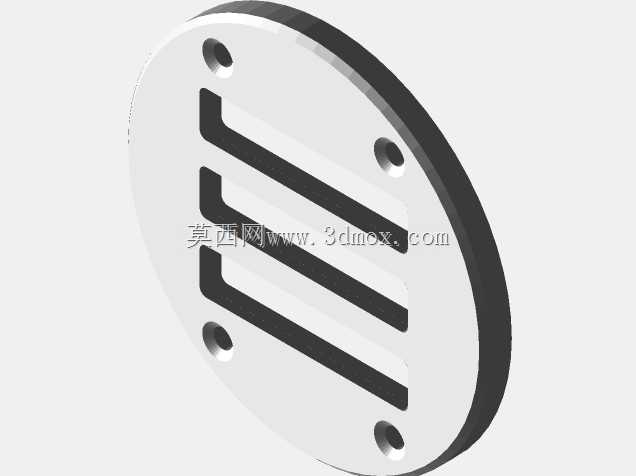

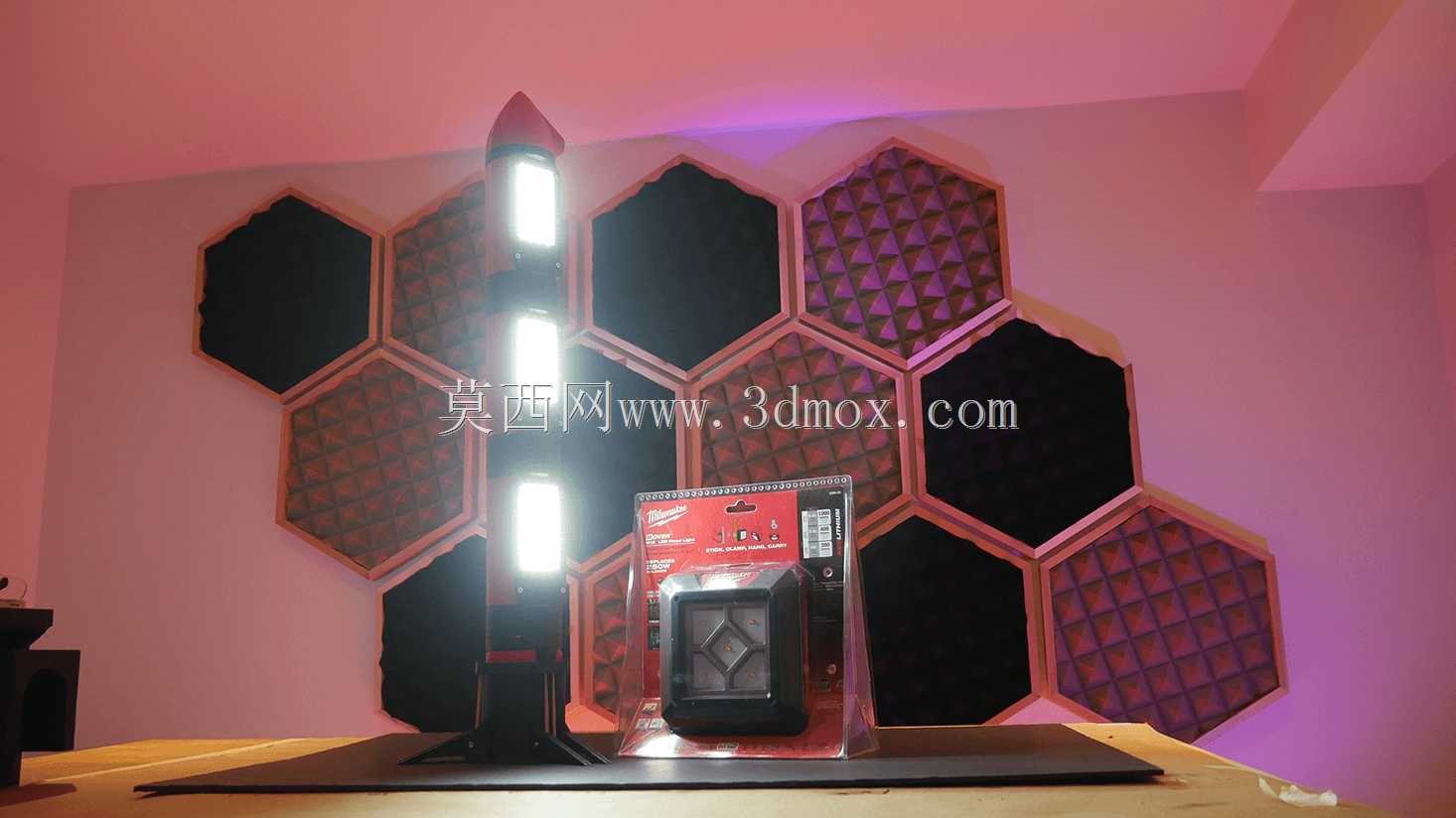

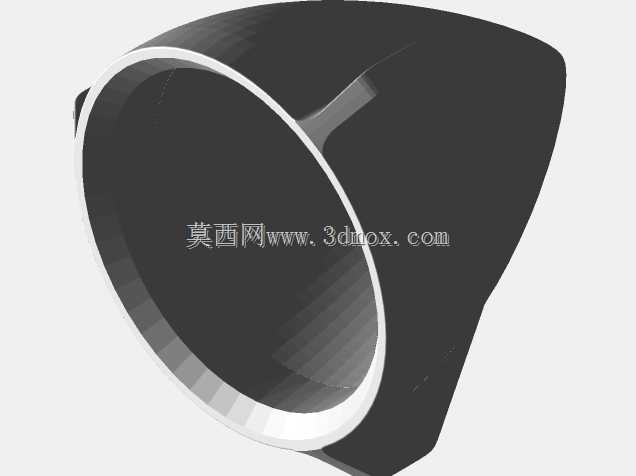

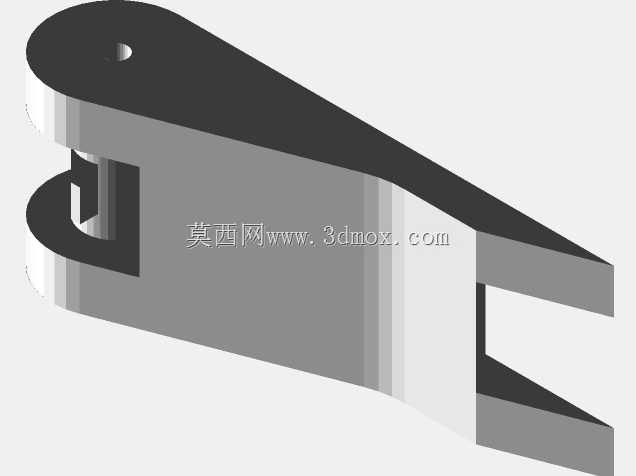

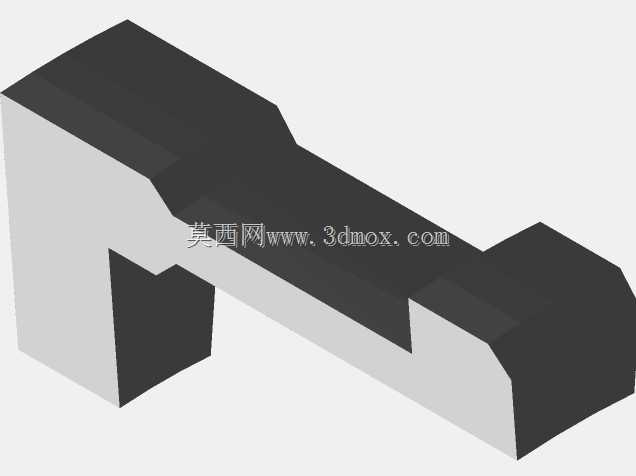

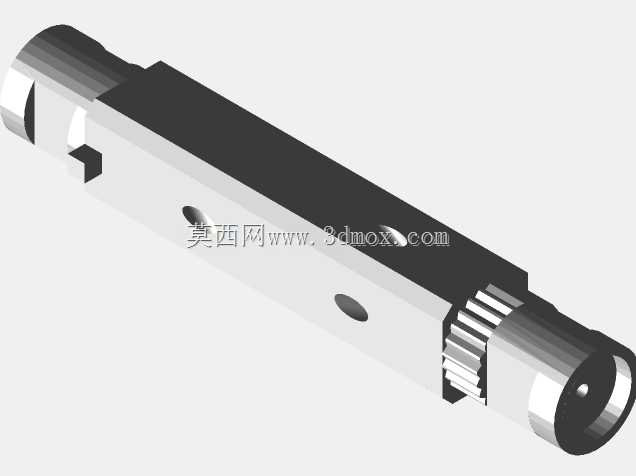

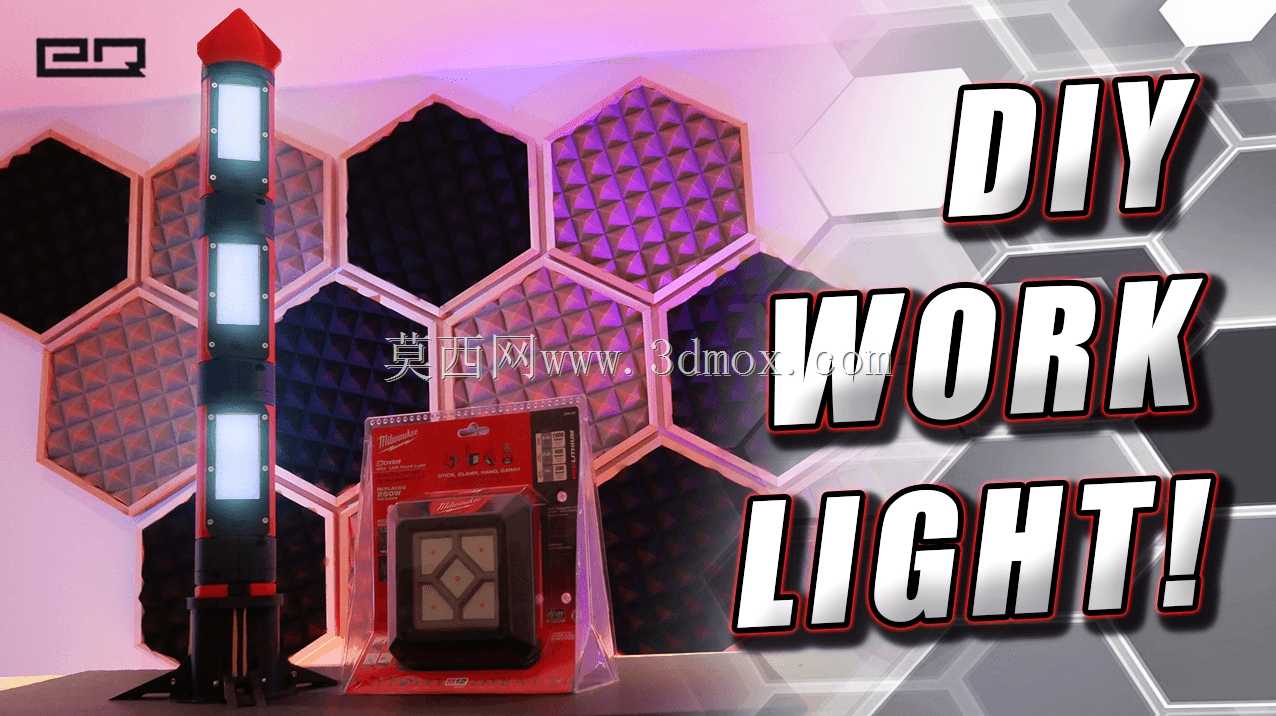

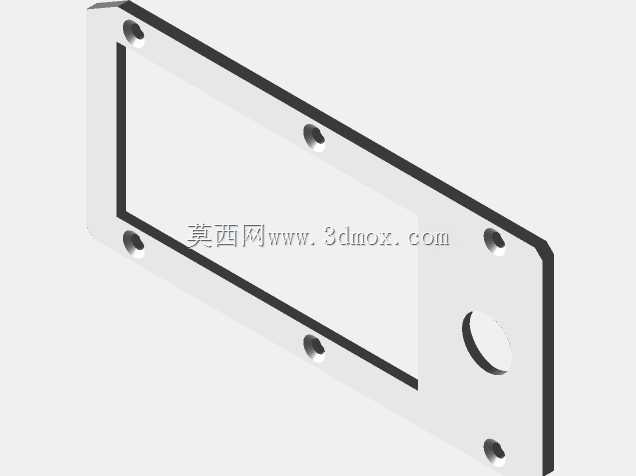

　　也可调整各节灯体的照射朝向，实现多方向泛光覆盖，既可以单节搭配底座作为小型手持检修灯使用，也可以多节堆叠作为立式场地工作灯，满足不同作业场景的照明高度、覆盖范围要求。除了标准灯体模块外，设计预留了小型COB面板的安装位，可搭配对应尺寸的COB灯板组装成手电筒附件，拓展近距离聚光照明的使用场景。结构设计上充分考虑3D打印加工的工艺特性，所有外壳零件的壁厚、卡扣强度均适配FDM打印的成型要求，拼接接口采用过盈配合加定位凸台的结构，无需额外粘接即可实现可靠连接，同时预留了标准紧固件的安装孔位，可使用常规盘头螺丝、平头螺丝完成内部电路、磁吸部件的固定，灯体底部可加装圆形钕铁硼磁铁，实现吸附在金属设备表面的免支撑放置，解放作业人员双手。

　　整体安装边界适配M12电池的标准外形尺寸，底座卡扣尺寸与原厂电池接口完全匹配，不会出现卡接松动、接触不良的问题，各模块拼接后整体同轴度误差控制在0.2mm以内，堆叠多节灯体时不会出现歪斜倾倒的情况，电路部分预留了标准电阻、LED驱动板的安装槽位，无需额外修改结构即可完成常规电子元件的装配，适合作为DIY作业照明工具的结构参考，也可直接加工组装后用于实际生产作业场景的临时照明。
