2020铝型材树莓派Arducam摄像头安装支架

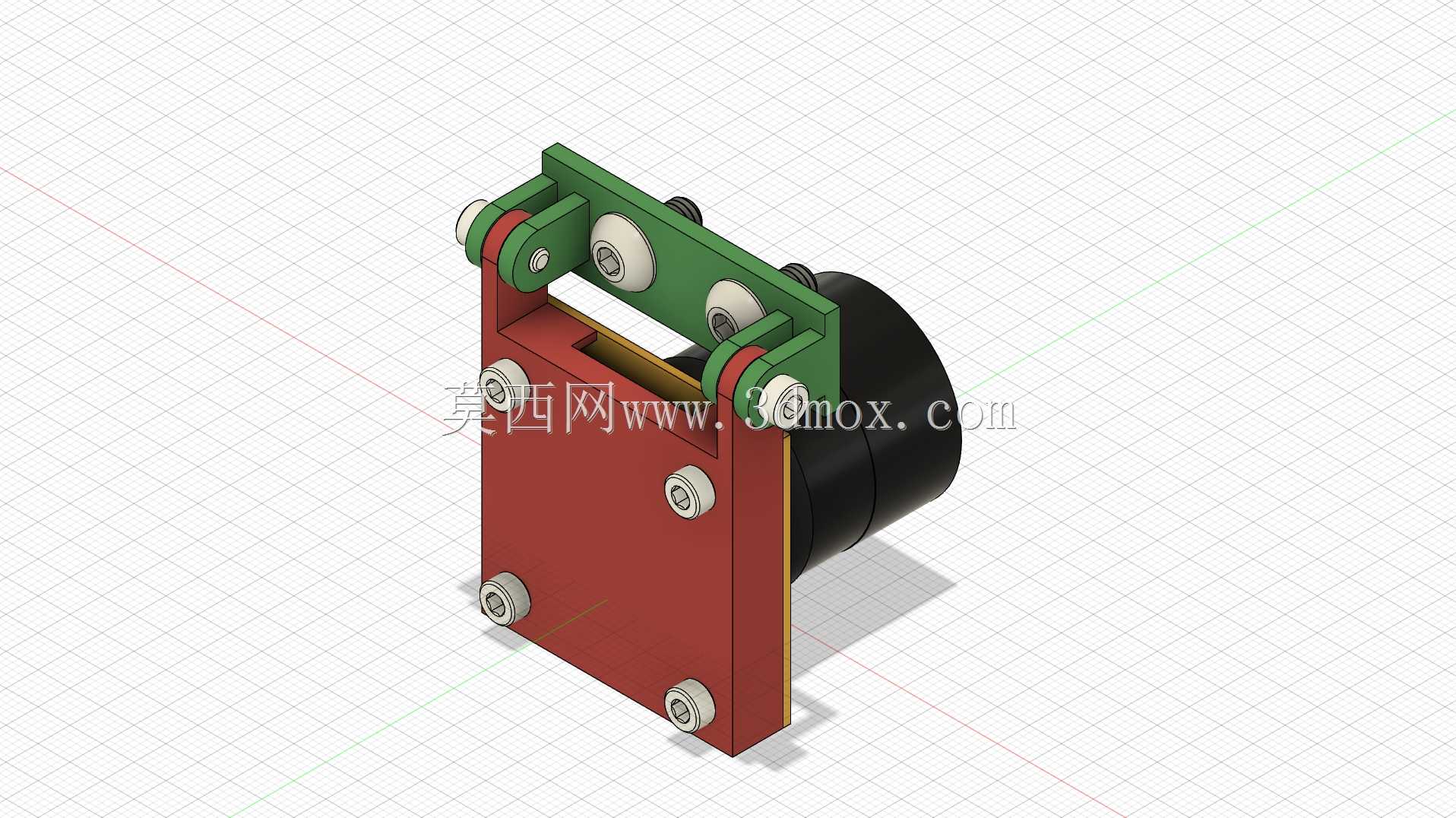

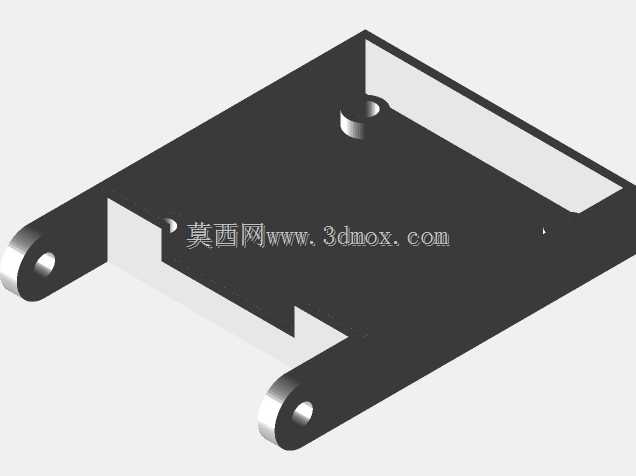

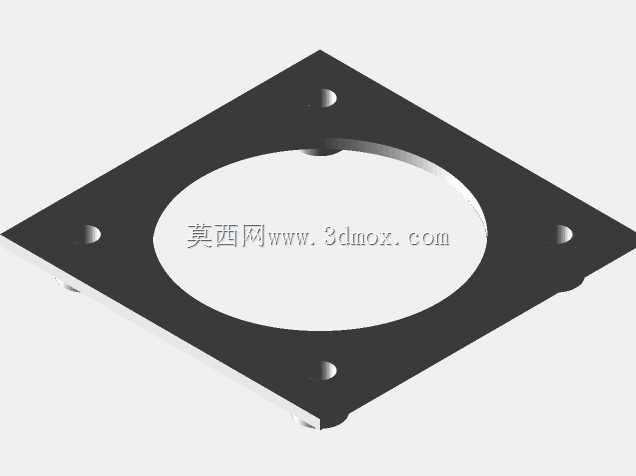

　　在机器视觉教学实验台、小型自动化检测工位、桌面级智能分拣装置这类搭载树莓派主控的场景中，摄像头的安装固定一直是容易被忽略却直接影响成像稳定性的环节，这款适配2020铝型材的Arducam OV5647摄像头支架，正是针对这类轻量化视觉安装需求设计的专用构件。日常调试这类小型视觉系统时，很多工程师会临时用扎带、双面胶固定摄像头，不仅角度调整麻烦，设备运行中的轻微振动就会导致镜头偏移，反复校准耗费大量时间，这款支架从安装逻辑上解决了这类痛点。支架主体采用分体式铰接结构，下部为红色安装立板，直接通过紧固件固定在2020铝型材的T型槽内，立板上预留的四个安装孔位完全匹配OV5647摄像头模组的固定孔距，摄像头可以直接锁附在立板内侧，

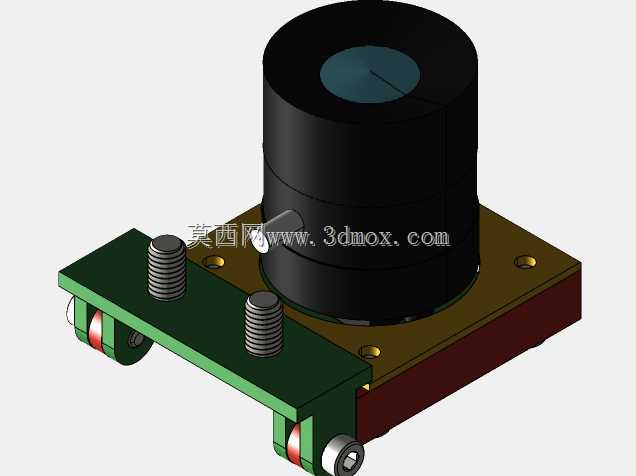

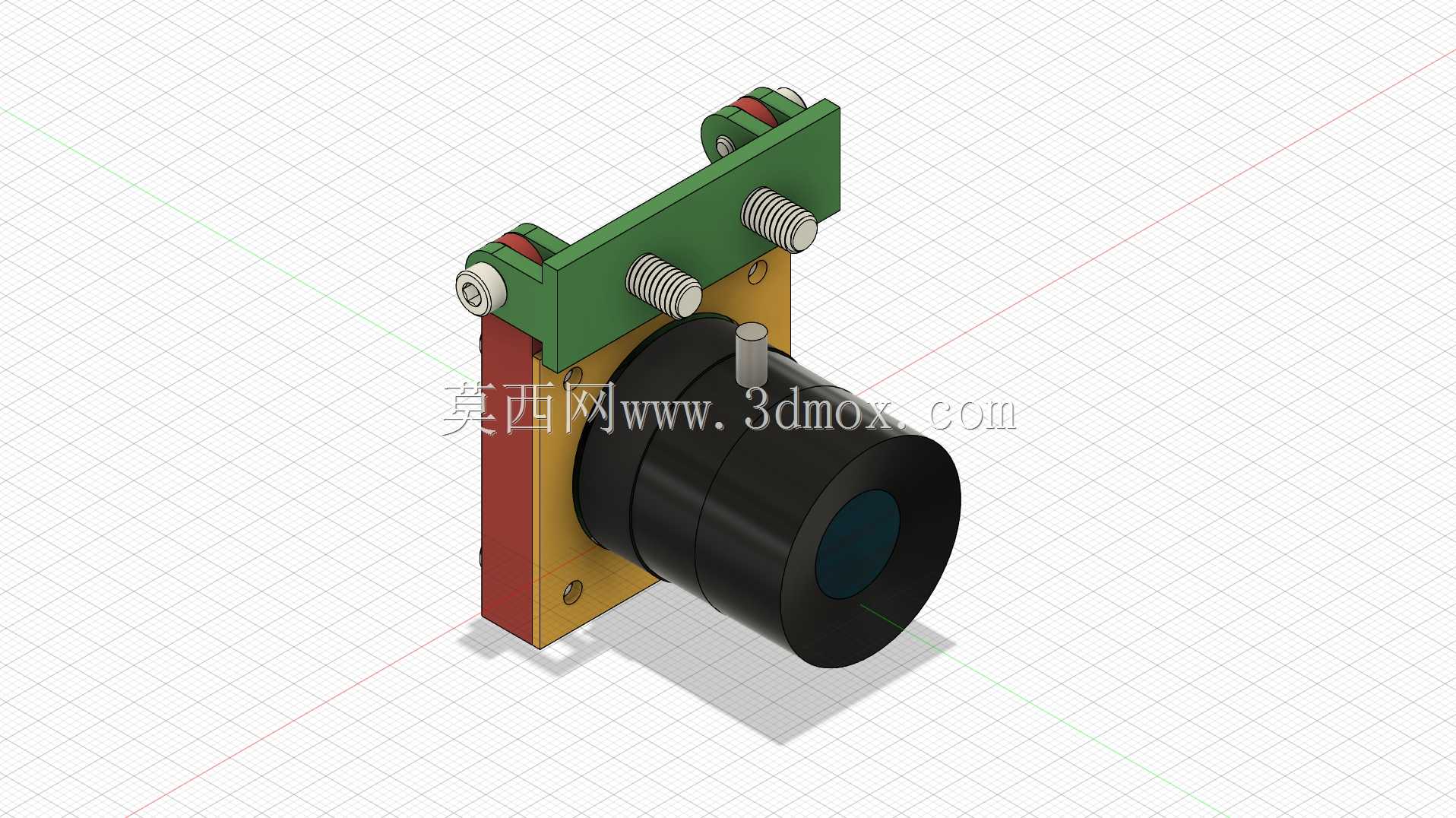

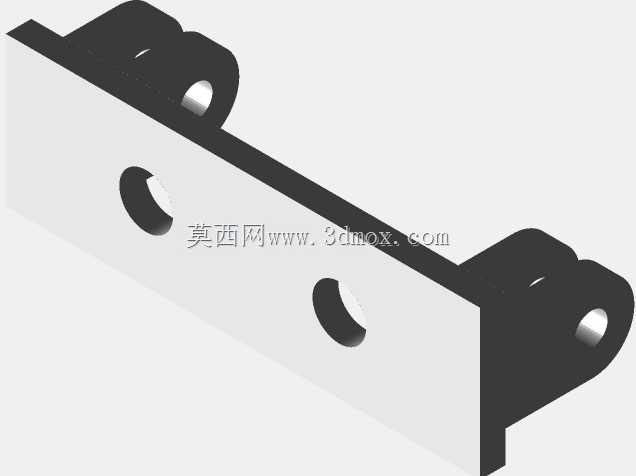

　　避免镜头与安装面产生磕碰；上部的绿色铰接座通过销轴与立板连接，铰接位置预留了足够的阻尼间隙，松开侧面的锁紧螺钉即可上下调整摄像头的俯仰角度，调整到位后锁紧螺钉就能完全固定角度，不会因为设备长期运行产生松脱。从安装边界来看，支架整体宽度与2020铝型材的槽面宽度完全匹配，不会超出铝型材侧面的安装空间，在多型材拼接的框架结构中不会和相邻的型材、其他安装构件产生干涉；支架的纵深尺寸经过核算，摄像头安装后镜头前端不会超出支架最外侧的铰接座边缘，即使设备框架发生轻微碰撞，也能通过支架结构缓冲冲击力，避免镜头直接受损。紧固件配置上，支架与铝型材的连接采用M5 T型螺母配合M5x8机器螺钉，T型螺母可以直接卡入2020铝型材的标准T型槽，

　　不需要后期在型材上打孔攻丝，安装时可以沿着型材槽任意调整支架的上下位置，适配不同的拍摄高度需求；支架自身的铰接结构、摄像头与立板的固定均采用M3x8机器螺钉，螺钉长度经过匹配，锁附后不会穿透安装板损伤摄像头模组的电路板。在实际应用中，这款支架不仅可以用于固定树莓派摄像头，只要安装孔距匹配的小型USB摄像头、工业微型相机都可以通过这个支架固定在2020铝型材框架上，不管是做视觉定位的教学演示，还是小型传送带的来料检测，都能快速完成摄像头的安装与角度调试，省去了自行设计切割安装板、反复匹配孔位的麻烦，铰接结构的阻尼设置也经过调校，调整角度时不会出现松垮下坠的情况，单次调整后可以长期保持拍摄角度稳定，完全满足桌面级小型智能设备的视觉安装需求。
