C型G字夹紧固定工具三维建模作品

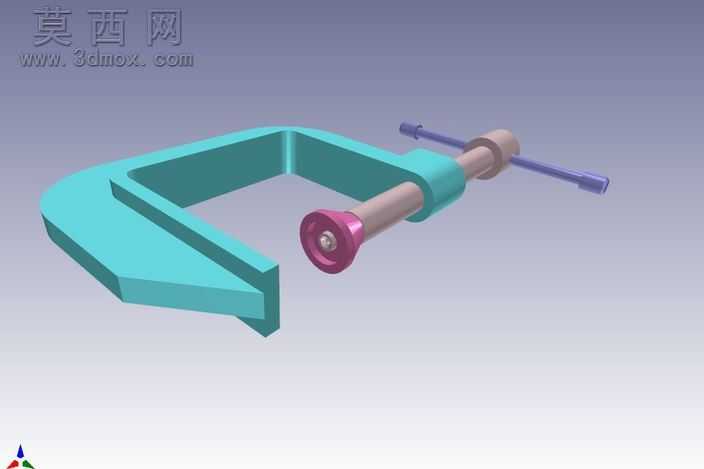

本作品为手动G型夹紧工具的三维建模成果，建模过程中首先对G夹的整体功能逻辑进行拆解，明确其作为手动夹持工具的核心使用场景，即通过旋进螺杆实现对工件的压紧固定，整体结构分为C型夹架、传动螺杆、压头、操作杆四个核心组成部分。建模阶段首先绘制C型夹架的截面轮廓，通过拉伸、倒圆角等特征完成夹架主体构建，针对夹架受力集中的弯折区域做了加厚过渡处理，还原实际五金工件的结构强度设计逻辑，夹架表面采用哑光青蓝色金属材质，模拟铸铁喷塑的工业质感，材质参数调整中适当提高了粗糙度数值，还原实用五金工具的哑光表面特性，避免过度反光带来的失真效果。传动螺杆部分采用梯形螺纹建模，还原手动夹紧工具的螺纹传动特性，螺杆与夹架的配合孔位做了间隙配合的结构预留，还原实际装配中的公差设计；螺杆端部的压头采用独立零件建模，压头与螺杆端部做了转动配合的结构设计，保证旋紧过程中压头可随工件表面自适应贴合，压头表面采用玫红色金属漆材质，与夹架主体形成清晰的视觉区分，便于观察装配关系。操作杆部分采用穿杆式结构设计，建模时在螺杆尾端预留了贯穿的光孔，操作杆与光孔采用间隙配合，还原实际使用中可滑动操作杆增大力矩的设计逻辑，操作杆采用蓝紫色金属材质，表面做了细微的防滑纹理处理，模拟实际工具的杆部滚花设计。渲染阶段采用三点布光方案，主光源从斜上方投射，突出夹架的轮廓结构与各零件的装配层次，辅光源补全暗部细节，避免夹架内侧C型区域出现死黑，背景采用浅灰渐变背景，突出模型主体的结构特征，同时添加了柔和的地面阴影，增强模型的空间立体感。整个建模过程严格遵循手动五金夹具的实际结构比例，各零件的尺寸比例符合常规G夹的工业设计规范，既还原了产品的外观特征，也完整呈现了内部的传动配合关系，可用于五金工具结构展示、装配教学演示等场景。
