C型G字夹手动紧固工装结构设计

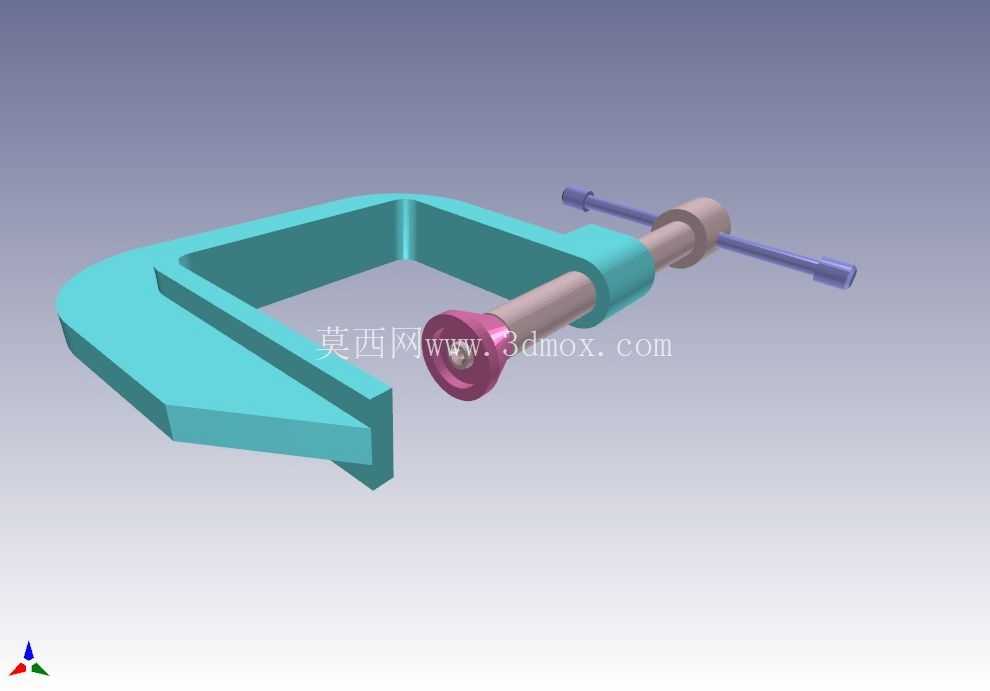

在机械加工、木工制作、小型工件装配、维修作业等场景中，手动夹紧工具的使用频率极高，这类工具不需要外接动力源，依靠人力操作即可完成工件的临时固定，适配多场景下的快速装夹需求，G字夹就是这类手动夹紧工具里应用范围极广的品类。这款C型结构的G字夹，整体采用框架式受力结构，主体为一体成型的C形夹臂，搭配螺旋传动的夹紧螺杆组件，没有多余的冗余结构，所有受力路径都经过结构优化，避免夹紧过程中出现应力集中导致的夹臂变形。从实际使用场景来看，这类夹具常被用于工件粘接时的施压固定、焊接作业时的工件对位夹持、机加工工序里的小型工件辅助装夹、木工拼接时的临时压紧，甚至在设备维修、零部件拆装过程中，也可以用来固定相对位置，防止工件移位影响操作精度。

从功能特性上看，这款G字夹的夹紧力完全由螺旋副的机械增益提供，螺杆末端带有旋转压头，操作时转动螺杆尾部的横杆，即可带动压头向夹臂的固定钳口方向移动，逐步夹紧工件。压头与螺杆之间采用可相对转动的结构设计，夹紧过程中压头会贴合工件表面同步停止转动，避免螺杆旋转时刮伤工件表面，同时保证夹紧力垂直作用在工件接触面上，不会出现侧向分力导致工件偏移。夹臂的开口尺寸决定了这款夹具可夹持的工件最大厚度，设计时夹臂的喉深也做了适配，能够覆盖常规小型工件的夹持需求，夹臂的固定钳口与活动压头的接触面都做了平面处理，保证夹持时接触面积足够，单位面积压强控制在合理范围，避免夹伤软质工件表面。

设计思路上，这款G字夹完全遵循手动工装的实用优先原则，没有多余的装饰性结构，所有结构特征都服务于夹紧功能的实现。C形夹臂的截面采用变厚度设计，在受力最大的弯角位置适当增加截面厚度，提升抗弯强度，而在受力较小的臂身位置控制壁厚，在保证整体结构强度的前提下控制整体重量，方便单人手持操作。螺杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为工件的反作用力出现螺杆自行回退松脱的问题，保证夹持状态的可靠性。螺杆尾部的操作横杆采用穿装式设计，不需要操作时可以将横杆转动到与夹臂平行的位置，减少收纳时的空间占用，需要施加更大夹紧力时，还可以在横杆上套管延长力臂，进一步放大夹紧力，适配不同夹紧力需求的作业场景。

从安装边界和尺寸适配角度来说，这类手动G字夹不需要固定安装，属于便携类手动工具，使用时只需要将C形开口对准需要夹持的工件部位，转动螺杆让压头接触工件后逐步加力即可，不需要额外的安装基座，也不受作业场地的限制，无论是车间工位、户外维修现场还是家庭DIY场景都可以直接使用。夹臂的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免操作过程中剐蹭操作人员，同时整体结构没有易脱落的小零件，日常使用不需要复杂的维护，只需要定期在螺纹部位添加润滑脂，保证螺杆转动顺畅即可长期使用。在实际选型使用时，需要根据待夹持工件的厚度选择对应开口尺寸的G字夹，同时根据工件的材质和可承受的压紧力控制螺杆的拧紧力矩，避免过度夹紧导致工件变形或者夹臂受力超过屈服极限出现塑性变形，影响后续的夹持精度。这类夹具的结构简单可靠，故障率极低，是生产装配、维修作业场景中不可或缺的基础手动工装，其三维结构的参数化设计也方便后续根据不同的夹持需求调整开口尺寸、喉深、螺杆直径等核心参数，衍生出不同规格的系列产品，覆盖更多场景的使用需求。
