CATIA二次曲率曲线绘制宏工具

　　在三维机械结构设计、曲面逆向重构、产品外观造型的日常工作中，经常会遇到需要精准控制曲率变化的曲线绘制需求，比如汽车覆盖件的过渡曲面引导线、流体通道的流线型轮廓、工装夹具的导向曲面边界、精密传动构件的凸轮轮廓线，这类曲线如果完全依靠手动逐点绘制，不仅效率低下，还很难保证曲率的连续平滑，容易出现局部拐点突兀、曲率突变的问题，直接影响后续曲面生成的质量，甚至会导致数控加工阶段出现过切、表面粗糙度不达标的情况。这款二次曲率绘制宏，正是针对这类工程场景开发的参数化建模辅助工具，它的核心逻辑是基于二次曲率的数学计算模型，将曲率变化的约束条件内置到宏程序的运算逻辑中，使用者只需要指定曲线的起点、终点，以及对应位置的曲率约束值、曲线的走向边界，

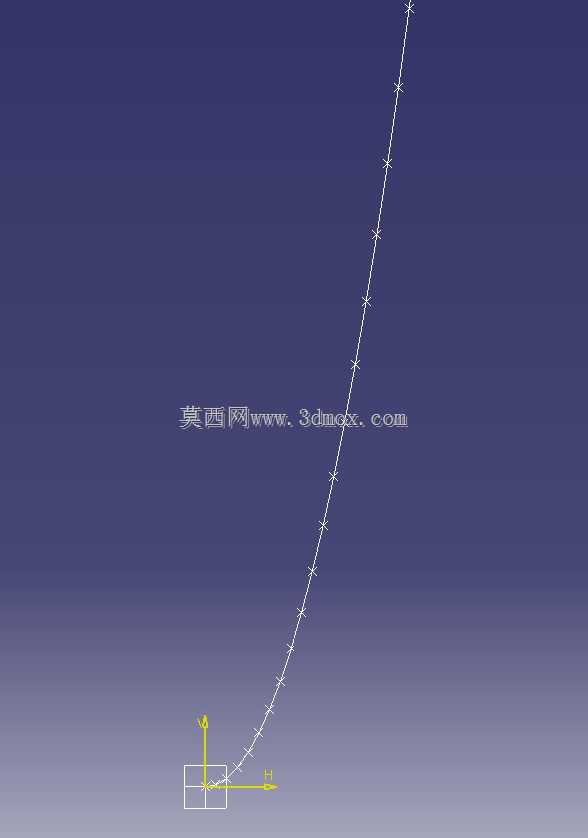

　　宏程序就可以自动完成曲线的拟合计算，生成符合G2连续要求的平滑曲线。从实际使用的场景来看，在做复杂曲面的分型线设计时，很多时候需要保证分型线两侧的曲面曲率能够平滑过渡，避免注塑或者冲压成型后出现应力集中的棱线，这时候用常规的样条曲线手动调整控制点，往往要反复拖拽十几次控制点才能勉强达到曲率连续的要求，而借助这个宏工具，只需要输入两端的曲率参数和边界约束，就能一次性生成符合要求的曲线，大幅减少反复调整的工作量。在做流体相关的管路内壁轮廓设计时，二次曲率曲线能够保证流体在流经轮廓变化区域时不会产生紊流，降低管路的流阻，这时候宏生成的曲线可以直接作为扫掠特征的引导线，保证整个管路内壁的曲率变化均匀，没有局部的曲率突变点。

　　在设计凸轮类传动构件的时候，凸轮的工作轮廓线需要严格按照从动件的运动规律来设计，其中等加速等减速运动规律对应的轮廓线就属于二次曲率曲线范畴，手动绘制这类曲线很容易出现曲率偏差，导致从动件运动过程中产生刚性冲击，而用这个宏生成的曲线，可以精准匹配二次曲率的变化规律，保证凸轮机构运行的平稳性。从建模的边界约束来看，这个宏生成的曲线完全贴合三维建模环境的坐标系基准，曲线的所有控制点都在指定的草图平面内，不会出现空间偏移的问题，曲线的端点可以直接和已有的模型边线、草图端点做重合约束，不需要额外做位置对齐，生成的曲线可以直接用于后续的拉伸、扫掠、放样等特征操作，不会出现特征生成失败的情况。在逆向建模的工作中，

　　当我们通过点云数据提取到曲线的几个关键控制点和对应位置的曲率值后，就可以借助这个宏快速拟合出和点云匹配度更高的二次曲率曲线，不需要逐点去拟合样条，大幅提升逆向建模的效率，同时保证曲线的曲率连续性符合产品的原始设计要求。
