手动丝杆驱动剪叉式升降作业平台结构

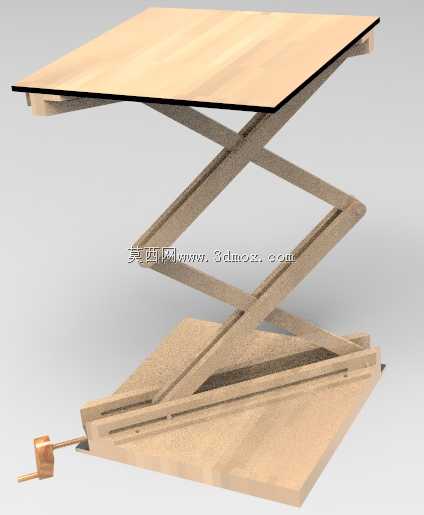

　　这款剪叉升降结构采用单组双层剪叉臂布局，驱动端设置在底座侧方，通过转动带摇柄的丝杆带动剪叉臂铰接点沿底座滑槽滑移，实现台面的平稳升降，整体结构无额外液压、气动元件，纯机械传动的形式让设备无需外接动力源即可完成高度调节，适配无供电条件的零散作业场景。从实际应用场景来看，这类小型剪叉升降结构常被用于轻型物料的工位间高度适配，比如装配线上的工件高度微调、教学实训场景的机械原理演示、小型工坊内的工件托举定位，也可作为非标设备的配套升降模块，集成在检测台、工装夹具台架中，满足不同作业高度的适配需求。结构设计上，剪叉臂采用等长对称布置，上下两端分别与台面、底座通过铰接轴连接，其中靠近驱动端的两个铰接点分别配置滑块，嵌装在底座与台面的导向滑槽内，

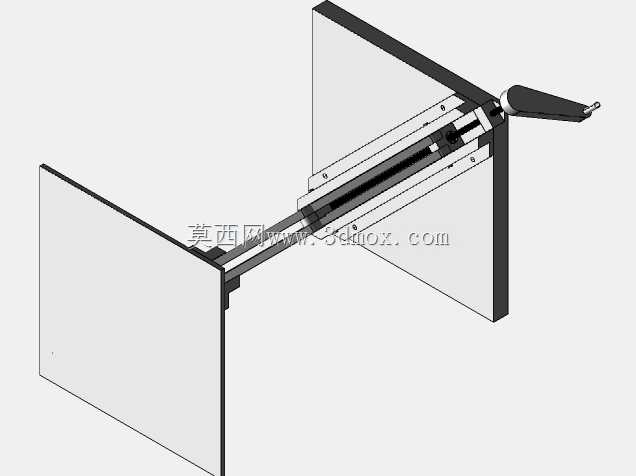

　　丝杆贯穿两个滑块的螺纹孔，两段螺纹旋向相反，转动丝杆时两个滑块同步相向或反向移动，带动剪叉臂完成展开与收拢，这种传动形式具备自锁特性，当停止转动摇柄时，丝杆螺纹副的摩擦力可锁定当前高度，无需额外配置锁止机构，避免台面意外下坠。安装边界方面，收拢状态下整体高度较低，可适配低矮空间的收纳需求，台面采用平板式结构，可根据实际使用需求加装防滑垫、工件定位夹具，底座预留有安装孔位，可直接通过螺栓固定在地面或其他设备台架上，也可加装脚轮做成移动式作业平台。从结构受力角度来看，剪叉臂的铰接点均采用销轴连接，传动过程中各臂杆主要承受压应力与弯曲应力，设计时可根据额定承载需求调整臂杆的截面尺寸与材质，丝杆的导程选择直接影响升降速度与操作力大小，

　　小导程丝杆操作更省力但升降速度较慢，适合需要频繁微调高度的场景，大导程丝杆升降速度更快但操作力更大，适合需要快速调整高度的大行程场景。台面的边缘做了收边处理，避免放置工件时出现滑落风险，侧方的摇柄可根据操作空间需求更换为折叠式结构，减少非操作状态下的空间占用，整体结构没有复杂的异形零件，所有零部件均可通过常规机加工方式制作，维护时仅需定期给铰接销轴、丝杆、滑槽加注润滑脂即可，长期使用的故障率极低。
