太极阴阳纹饰翻盖防风打火机结构设计

　　这款带太极阴阳纹饰的翻盖防风打火机，在日常烟具产品的结构设计中兼顾了外观辨识度与实用可靠性，从工程落地角度拆解，其设计逻辑围绕便携使用场景的核心需求展开。首先看外形与安装边界，整机采用规整的长方体圆角造型，边角做R0.8左右的圆弧过渡，避免揣放时刮蹭衣物口袋，整体厚度控制在12mm-15mm区间，宽度约35mm，高度在55mm上下，单手握持时刚好贴合掌心虎口位置，拇指可自然搭在翻盖开启处，操作行程符合人体工学的发力习惯，不会出现开盖时卡指、滑脱的问题。

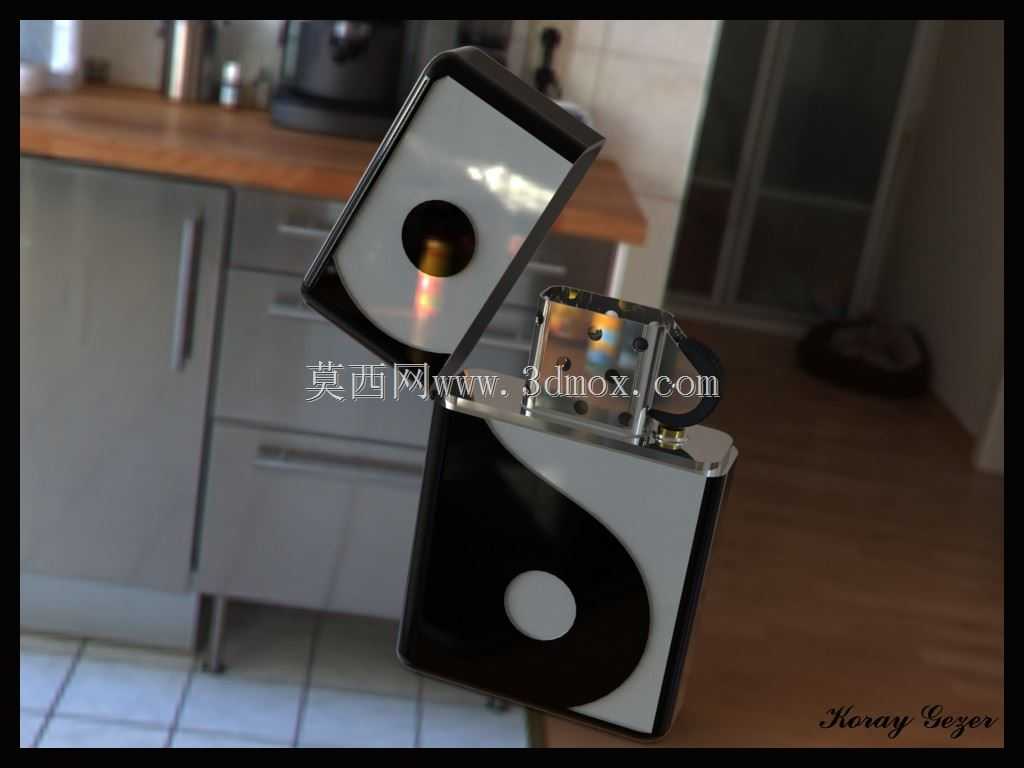

　　从功能特性来看，机身采用上下翻盖的铰接结构，铰接轴位于机身背部，轴径1.2mm，与上下壳的轴孔采用H7/g6的间隙配合，保证翻盖开合时阻尼均匀，既不会出现松垮晃荡的情况，也不会因为阻尼过大导致单手开盖费力。翻盖与机身的扣合位置设置在机身正面顶部，采用微小的凸点卡扣结构，扣合量控制在0.3mm，日常携带时不会因为晃动意外开盖，同时拇指轻推即可解锁开启，不需要额外的解锁按键，简化了操作步骤。机身表面的太极阴阳纹饰采用嵌片式结构，阴阳鱼的两个圆点分别做凸台与凹槽的对位设计，嵌片与机身外壳的配合间隙控制在0.1mm以内，装配后不会出现翘边、积灰的问题，纹饰区域与机身外壳齐平，握持时没有突兀的硌手感。

　　在实际应用场景中，这类打火机除了日常点烟的基础用途，带传统文化纹饰的款式也常作为文创周边、商务伴手礼的品类，因此结构设计上除了满足点火功能，还要保证外观面的完整性，机身外壳采用0.6mm厚的金属板材冲压成型，表面做哑光与亮面的分区处理，对应太极纹饰的阴阳两部分，不需要额外的印刷涂层，避免长期使用后涂层磨损脱落的问题。内部的防风火芯组件安装位预留了标准的替换空间，储油棉仓的容积按照常规使用频率计算，可满足一周左右的使用需求，仓体与外壳之间设置0.2mm的密封棉层，减少燃油挥发，同时避免燃油渗漏污染外壳表面。底部的加油螺丝采用一字槽结构，与机身底部齐平，不会凸起影响放置，螺丝与底壳之间设置耐油橡胶密封圈，反复拆装加油也不会出现密封失效的问题。

　　设计过程中需要重点把控的是上下壳的配合公差，因为翻盖结构如果公差控制不当，很容易出现合盖后上下壳错位、缝隙不均的问题，建模时需要将铰接轴的转动行程做全干涉检查，模拟翻盖从闭合到完全打开120度的全过程，确认外壳、铰接件、内部火芯支架之间没有运动干涉，同时要保证开盖后翻盖不会遮挡火口位置，影响点火使用。机身侧面的打火轮安装位突出外壳0.5mm，既保证拇指拨动时的摩擦力足够，也不会因为突出过多硌手，打火轮的转轴与支架采用过盈配合，避免长期使用后打火轮松旷打滑。
