三帧G3前视镜座连接结构件

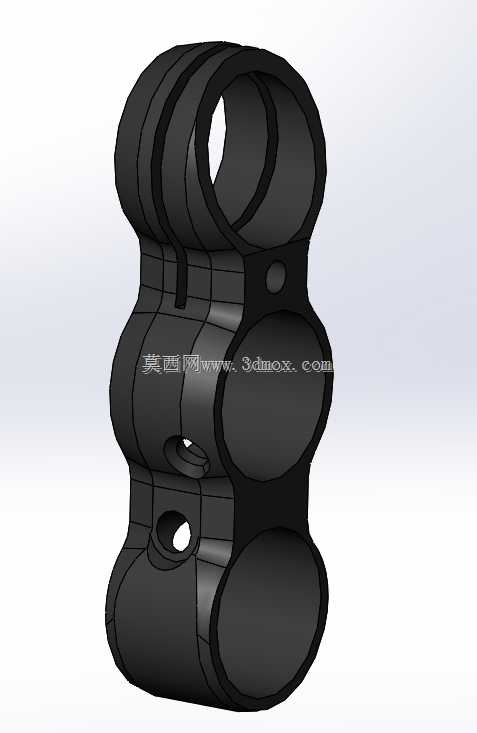

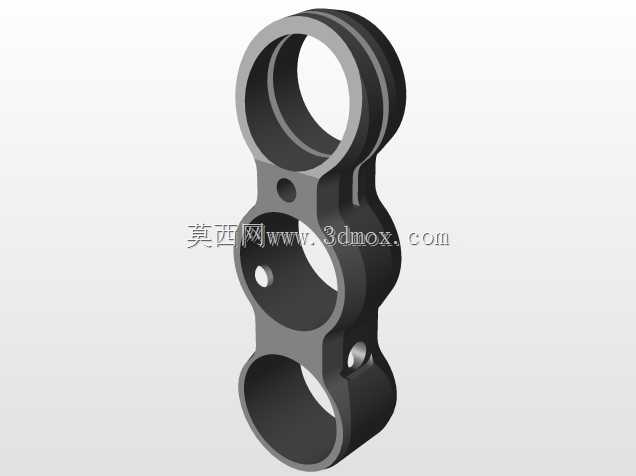

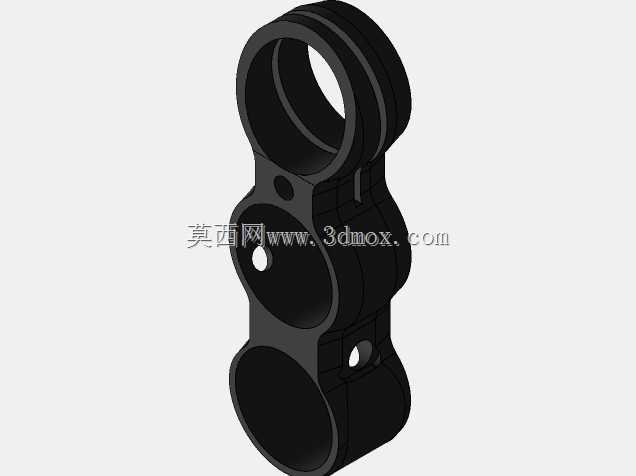

　　该镜座属于骑乘类载具的视野配套固定构件，主要应用在两轮载具的前部视野系统装配环节，承担前视镜与车架主体之间的连接承载作用，日常使用中需要承受行驶过程中的路面颠簸振动、风阻载荷以及意外剐蹭带来的侧向冲击力，因此结构设计上优先保障连接刚性与装配容错空间。从结构形态来看，构件采用多环同轴错位布局，上下两端的大直径环形结构用于穿装固定载具的前叉管件或者主支撑管，中间段的连接臂做了等强度过渡设计，在壁厚均匀的前提下通过圆弧过渡消除应力集中点，避免长期交变载荷下出现根部断裂问题。中间区域预留的多个径向小孔是锁紧螺钉的安装位，装配时通过拧紧螺钉将环形结构抱紧在穿装的管件上，不需要额外焊接或者粘接，拆装调整都比较方便，

　　维修更换时不需要破坏原有车架结构。侧面的小型凸台结构是前视镜支杆的安装接口，接口处做了局部加厚处理，因为前视镜在行驶中持续受气流冲击，该位置是载荷集中点，加厚设计可以避免螺纹滑牙或者接口开裂。设计过程中充分考虑了安装边界的适配性，环形结构的内径尺寸匹配常规载具前叉管的通用外径范围，相邻环形结构的中心距符合主流车型的前部管件间距，不需要对原车结构做二次修改就能直接装配。构件整体采用一体化成型思路，没有多余的拼接结构，减少了装配累积误差，外表面做了圆弧倒角处理，既避免锐边划伤安装人员，也能降低行驶过程中的风阻噪音。中间连接臂上的减重孔在不削弱整体结构强度的前提下降低了构件自重，避免给前部支撑结构增加额外的载荷负担，

　　同时减重孔也可以作为走线通道，方便前视镜如果带电加热或者电动调节功能时的线路排布，避免线路外露被剐蹭破损。实际选型使用时，需要确认穿装管件的外径与环形结构内径的匹配度，锁紧螺钉的拧紧力矩要控制在合理范围，既要保证抱紧力足够防止行驶中构件移位，也要避免力矩过大导致环形结构出现塑性变形，丧失抱紧能力。该构件的结构设计也可以迁移到其他需要多管连接固定的场景，比如户外摄影器材的支架连接、小型代步设备的管件固定等场景，核心的抱紧式连接思路具备较强的通用性，只需要调整环形结构的内径尺寸和连接臂的长度就能适配不同的安装需求。
