尼龙66材质锥形耐磨衬套结构设计

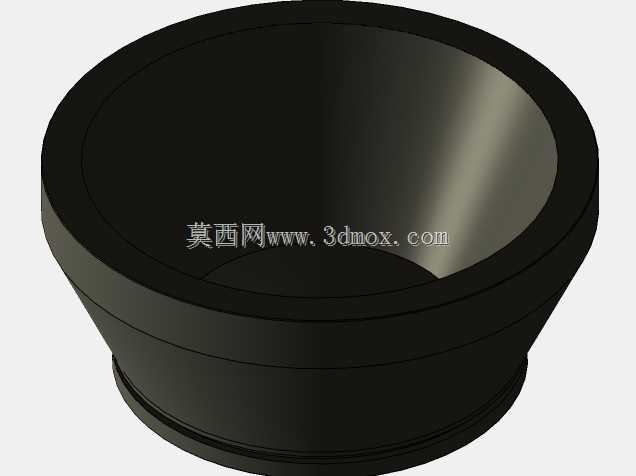

　　这款锥形衬套采用尼龙66材质加工成型，在散料输送、流体管路、振动设备的衔接部位应用十分广泛，日常工况中主要承担导向、耐磨缓冲、密封隔挡的作用，能有效避免金属部件直接接触产生的硬磨损，同时降低设备运行过程中衔接部位的振动传导，减少异响产生。从结构设计来看，整体采用上宽下窄的锥面构型，大端设置加厚的环形挡边，安装时可直接卡接在配套基座的端面台阶上，无需额外设计轴向定位结构，小端外侧预留环形卡槽，可适配O型圈或卡簧实现径向固定，安装边界清晰，现场装配时无需复杂工装即可完成对位，后期维护更换也能快速拆装。锥面内壁做了平滑过渡处理，没有突兀的台阶棱角，不管是作为散料导流的通道衬里，还是作为杆件往复运动的导向套，都能减少物料卡滞、

　　杆件剐蹭的问题，尼龙66材质本身具备良好的自润滑特性，在无额外润滑的工况下也能保持较低的摩擦系数，相比金属衬套重量更轻，同时具备不错的耐化学腐蚀性能，在弱酸碱、潮湿的工况环境下也能长期稳定工作。设计过程中充分考虑了不同工况的适配性，锥度取值经过反复校核，既保证了安装时的导向便利性，也避免锥度过大导致承压时轴向窜动，壁厚从大端到小端做了等强度过渡，大端受冲击载荷更大的位置适当加厚，小端在保证结构强度的前提下控制壁厚，减少不必要的材料占用。内壁的表面粗糙度控制在适配工况的合理区间，作为导流件使用时能降低物料流动阻力，作为导向件使用时能减少摩擦面的磨损速率，外侧的环形卡槽位置避开了应力集中区域，避免长期受力后出现卡槽开裂的问题。

　　在实际设备配套中，这类衬套常被用在振动给料机的出料口衔接处、气动杆件的导向部位、农业机械的物料输送通道内壁，相比传统的金属衬套，它能有效降低部件之间的冲击噪音，同时不会像橡胶衬套那样在长期受力后出现过度形变、老化开裂的问题，尼龙66的抗冲击韧性足以应对多数中低载荷的工业场景，在-40到120摄氏度的工作温度区间内都能保持稳定的力学性能，不会因为温度变化出现尺寸大幅形变影响装配精度。建模过程中对各个衔接圆角做了优化处理，所有转角位置都设置了合理的工艺圆角，既方便后续注塑或者机加工的脱模、走刀，也能减少应力集中点，提升部件的整体使用寿命，安装配合面的尺寸公差按照常用的过渡配合取值，能适配多数常规规格的基座安装孔，不需要针对安装位做额外的二次加工。
