带腰形孔折弯式金属安装固定连接板

　　做结构设计这么多年，这类折弯安装板是设备里出镜率极高的小零件，别看结构简单，设计时要兼顾的细节一点不少。先看实际应用场景，这类零件常用来做小型电气元件、传感模块、轻型气动组件的安装承载基座，在自动化生产线的工位旁、小型设备的机架内侧、输送线的侧边支架上都能见到它的身影，核心作用是把需要固定的功能件和主设备机架做刚性连接，同时通过自身的折弯结构让出安装间隙，避免被固定件和安装基面直接贴合造成的走线干涉、装配碰擦问题。

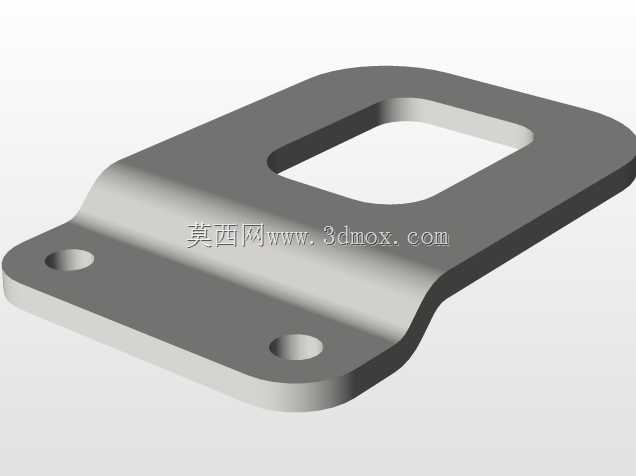

　　从功能特性来看，零件上两个对称的通孔是用来穿装固定螺栓的，孔位做了沉台设计，装配后螺栓头不会突出板面，不会刮蹭到安装在板面上的元件，也能让整个安装面保持平整。中间的大尺寸腰形开孔一方面是为了减轻零件自身重量，在满足结构强度的前提下减少材料用量，另一方面这个开孔也能作为走线通道，安装在板上的元件线缆可以直接从孔中穿过，排布到设备内部，不用额外在板边做走线槽，节省装配空间。折弯的台阶高度是经过匹配计算的，刚好能留出常用小型传感元件的接线端子空间，不会出现端子被基面压坏、接线操作空间不足的问题。

　　设计思路上，这类零件优先选用冷轧钢板做冲压折弯成型，量产时模具成本低，成型效率高，表面做喷塑或者镀锌处理就能满足常规工业环境的防锈要求。两个安装孔的中心距要匹配常用的铝型材机架安装孔位，比如适配40系列铝型材的中心距，不用额外打孔就能直接装配，降低现场改装的工作量。折弯处的圆角半径要符合板材冲压的工艺要求，避免折弯时出现应力集中导致的开裂问题，同时板面的平面度公差要控制在合理范围，保证安装在上面的元件不会因为板面翘曲出现装配错位。

　　安装边界方面，零件的整体外轮廓尺寸要适配小型元件的安装尺寸，板面的有效安装区域要避开两个固定孔的位置，预留出螺栓拧紧的操作空间，不会因为要拧固定螺栓导致元件没法摆放。折弯边的高度决定了零件离安装基面的间隙，这个尺寸要根据实际需要容纳的接线端子、接头的最大高度来定，常规场景下10到15毫米的折弯高度就能满足绝大多数小型元件的安装需求，要是有特殊的接头高度要求，只需要调整折弯段的尺寸就能适配，不用改动整体的安装孔位和外轮廓，通用性很强。另外零件的边缘都做了倒角处理，不会有锋利的冲压毛边，装配时不会划伤操作人员的手，也不会刮破线缆表皮，这点在工业零件设计里很容易被忽略，但实际装配时影响很大。
