四发涡桨战术运输机外观结构建模

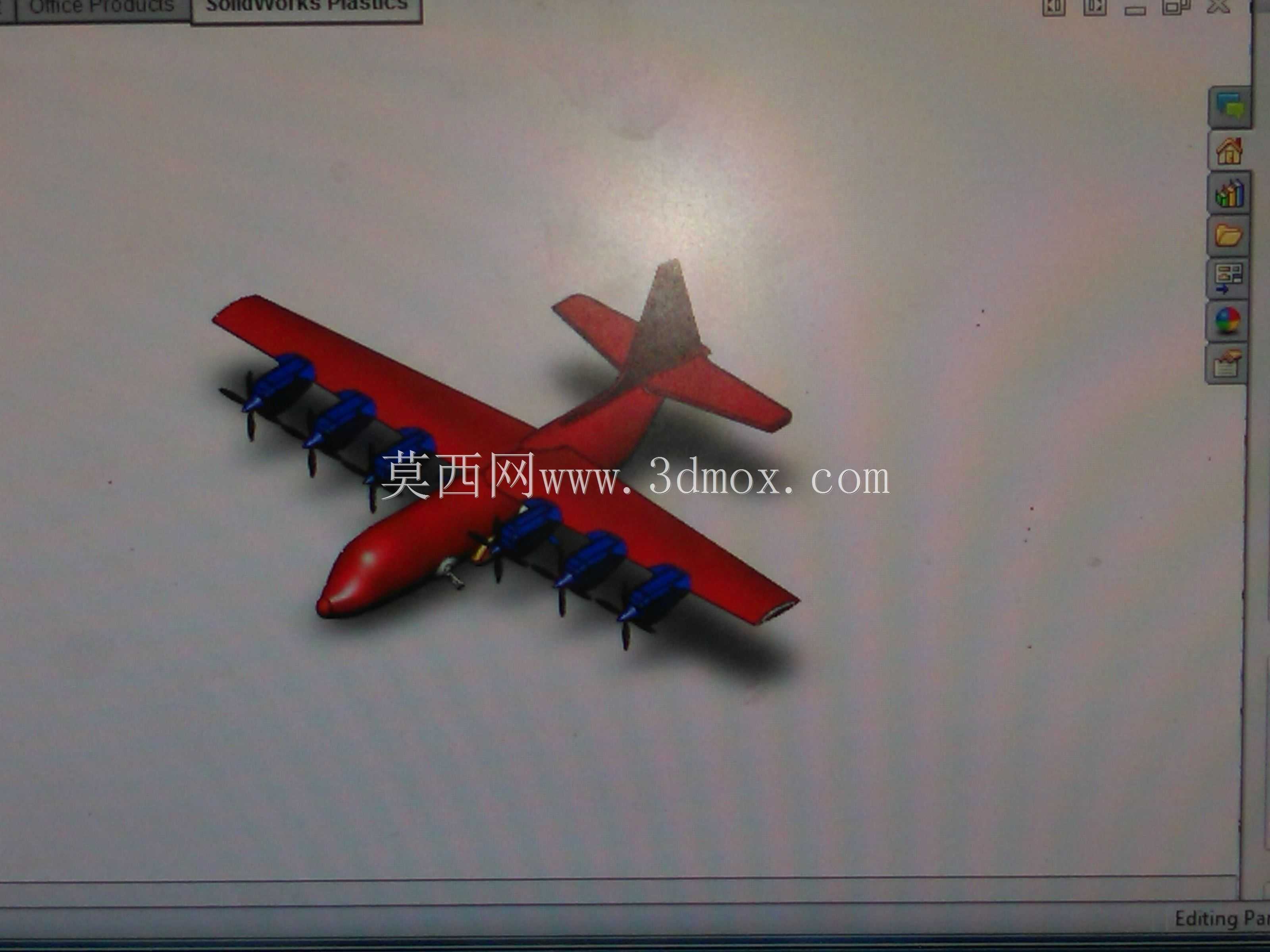

　　本次建模围绕中型战术运输机的外观结构展开，还原了上单翼、四台涡桨发动机吊挂、高置平尾的经典布局，这类布局在实际航空应用中，主要针对前线简易跑道起降场景设计，上单翼结构可以让发动机远离地面，避免砂石被吸入发动机，同时留出足够的机身货舱空间，方便装载散装物资、轻型车辆甚至人员空降作业。建模过程中首先参考实机的比例关系确定机身截面，机身采用钝头圆锥过渡的截面设计，机头位置预留出领航舱与雷达罩的安装边界，机身中段保持等截面设计，匹配货舱的装载尺寸要求，尾段向上收窄，为尾舱门的开合留出操作空间，同时避免起降过程中尾部擦碰跑道。机翼部分采用平直翼搭配小幅上反角的设计，每侧机翼下方吊挂两台涡桨发动机舱，发动机舱的外形匹配螺旋桨的安装尺寸，

　　螺旋桨采用四叶结构，建模时单独拆分了桨叶与桨毂的结构，方便后续做旋转动画或者3D打印分件处理。尾翼部分采用垂直安定面与高置水平安定面的组合，水平尾翼布置在垂尾中段位置，避开机身尾部的气流干扰区域，保证低速起降阶段的舵面操控效率。起落架部分采用前三点式布局，主起落架收纳在机身两侧的鼓包结构内，不需要占用机翼内部空间，这也是这类战术运输机的典型设计特征，建模时还原了起落架舱的鼓包外形，匹配收放状态的结构边界。整个模型的外形尺寸参考实机比例缩放，翼展与机身长度的比例控制在合理范围，各个气动面的相对位置严格匹配实机的布局关系，既可以作为航空科普的展示模型，也可以作为航模设计的基础结构参考，后续如果要做结构细化，可以进一步补充货舱内部结构、

　　舵面偏转结构、起落架收放机构等细节，当前版本的外观精度已经可以满足渲染展示、3D打印航模外壳的使用需求，建模时特意将各个曲面做了连续处理，避免出现曲面褶皱影响外观效果，机身与机翼的过渡位置做了整流修形，还原实机的气动整流设计，减少不必要的气动阻力，发动机舱与机翼的连接位置也做了整流包皮的结构，匹配真实飞机的装配关系。
