双动式钢锯切割设备结构设计

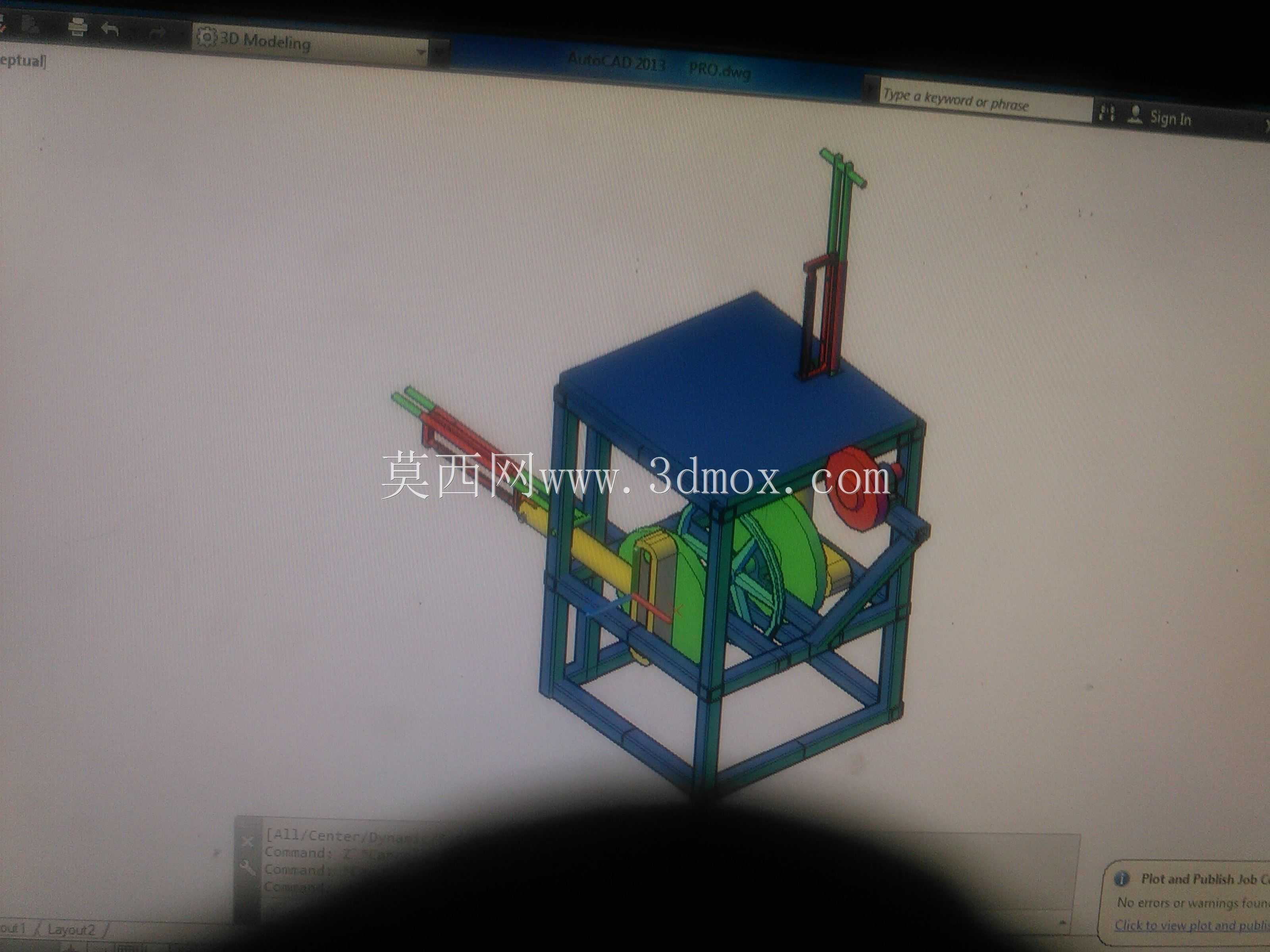

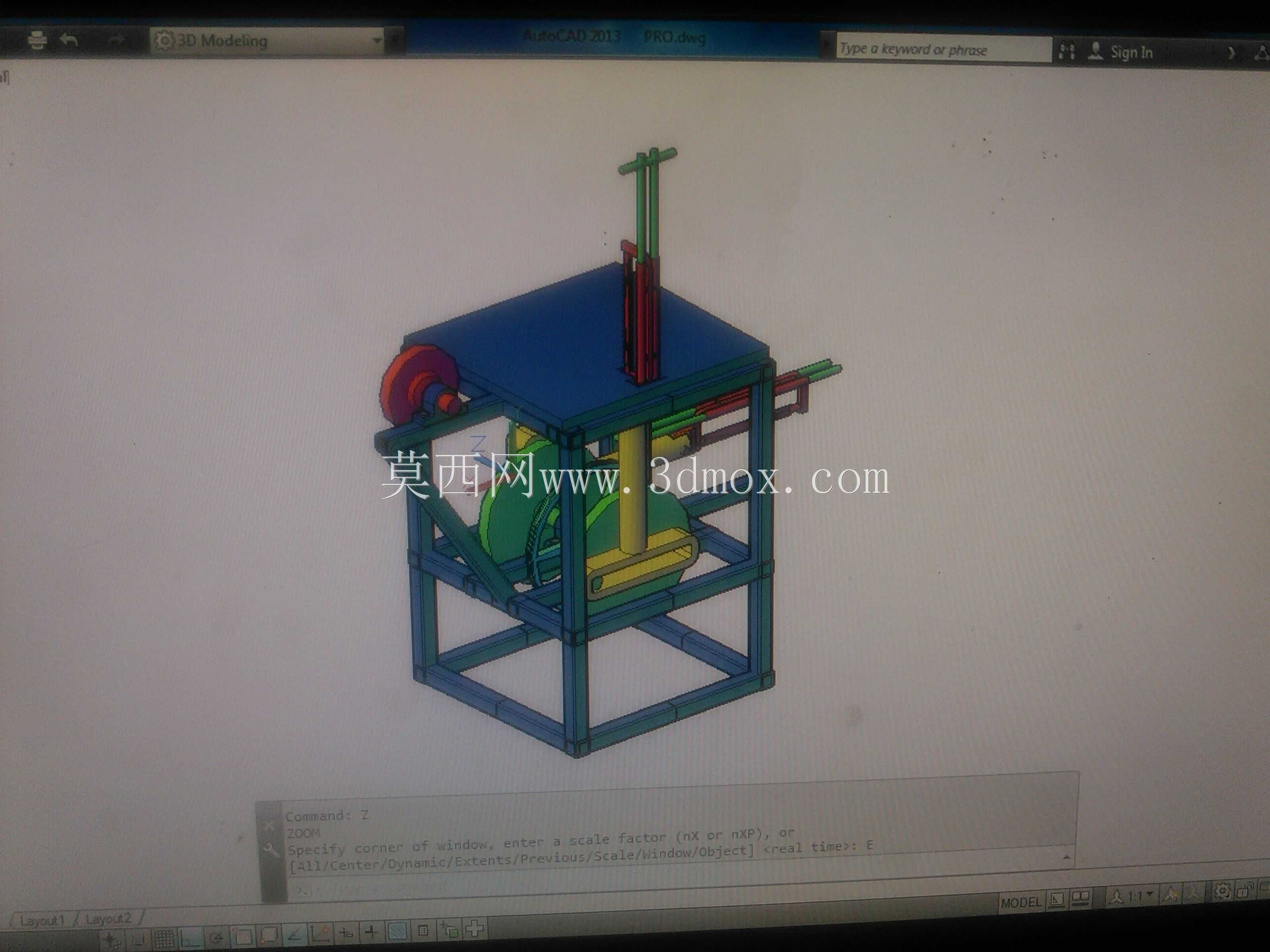

　　这款双动式钢锯设备主要面向小型金属加工车间、五金维修站点的型材下料场景，可完成圆钢、角钢、扁钢等常规黑色金属型材的定长锯切作业，相比传统单动式手锯或普通弓锯床，双动结构的设计能让锯切行程的往复过程都参与切削，有效提升单位时间内的材料去除效率，降低单根型材的锯切耗时。从结构布局来看，设备采用方管焊接成型的框架式机架作为承载基础，机架底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在水泥作业地面上，整体安装占地边界控制在1200mm×800mm范围内，高度方向不超过1500mm，不需要额外搭建大型作业平台，适配多数小型加工场地的空间条件。设备上部设置了封闭式的锯切作业仓，锯条的张紧机构、双动传动组件都集成在仓体内部，

　　既可以避免锯切过程中铁屑飞溅伤人，也能减少传动部件外露带来的安全隐患；侧面伸出的手动压料机构可快速锁紧待切割型材，压头位置可根据型材截面尺寸调整夹持高度，适配100mm以内直径的圆钢、等边角钢等常见型材的装夹需求。设计过程中优先考虑了作业时的受力平衡，双动传动的曲柄连杆组件对称布置在机架上部两侧，锯切过程中两个方向的切削力可通过机架框架相互抵消，减少设备运行时的整机振动，不需要额外浇筑厚重的减震基础就能保证锯切断面的平整度。设备的操作手柄设置在机架侧上方的顺手操作位置，操作人员站在设备侧方即可完成压料、进给、松料的全流程操作，不需要大幅度挪动身体，符合人工操作的人机工程学要求。锯条的安装位置预留了足够的调整余量，

　　磨损后可快速松开张紧结构完成锯条更换，日常维护不需要拆解复杂的外围护板，降低了设备的日常运维难度。机架下部预留了足够的容屑空间，锯切产生的铁屑可直接落入机架底部的集屑区域，作业完成后可集中清理，避免铁屑散落污染作业地面。传动部分的润滑点都设置在便于触及的位置，日常加注润滑脂时不需要拆卸大量结构件，可有效降低设备长期使用的维护成本。
