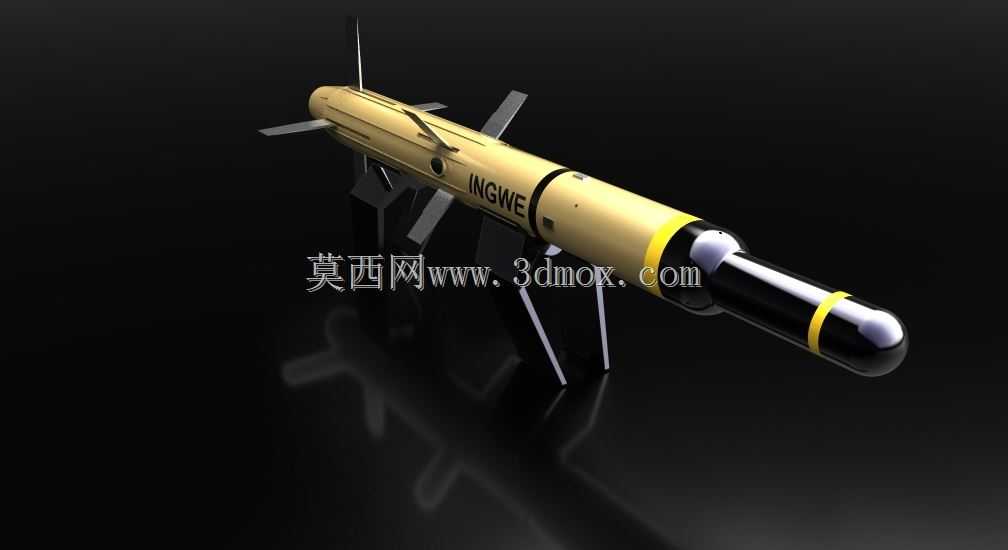

高精度多用途制导火箭弹三维结构模型

　　该模型还原的是一款多平台适配的轻型制导火箭弹结构，这类弹药目前广泛适配陆基车载发射架、武装直升机短翼挂点、小型无人机挂载系统，也可作为近程防御系统的拦截弹药使用，主要用于打击轻型装甲车辆、野战工事、小型水面快艇等移动或固定目标，作战适用场景覆盖野战攻坚、要地防空、近海巡逻等多个领域。从结构设计逻辑来看，弹体采用分段式模块化布局，从前至后依次为导引头舱、战斗部舱、制导控制舱、固体火箭发动机舱、尾翼稳定段，各舱段采用标准螺纹接口连接，既方便生产阶段的分模块装配调试，也能根据作战任务快速更换不同类型的战斗部或导引头模块，适配不同打击需求。弹体头部采用钝头锥形设计，在降低飞行空气阻力的同时，为导引头元器件预留了足够的安装空间，

　　弹身主体为等直径圆柱结构，外表面加工有安装边与定位槽，用于固定弹翼、导线槽与外部标识件，弹体中部布置的四片折叠式前翼，在发射前处于收拢状态紧贴弹身，能够适配发射筒的内径尺寸要求，弹体出筒后在弹簧机构作用下自动展开，为弹体提供飞行过程中的升力与姿态调整力矩。尾部的四片后掠式稳定尾翼采用后掠角设计，能够在跨音速飞行阶段降低激波阻力，同时保证弹体飞行的轴向稳定性，尾翼与弹体采用快拆式销轴连接，日常存储维护时可快速拆卸更换。设计过程中充分考虑了挂载与发射的安装边界，弹体上的吊挂点位置经过重心配平计算，能够保证挂载状态下弹体的重力平衡，避免对载机或发射架产生额外的偏载力矩，弹体的径向尺寸、

　　各凸起部件的外轮廓尺寸严格控制在标准发射筒的内径公差范围内，保证装填与发射过程不会出现卡滞问题。导引头舱段预留了光学窗口与传感器安装位，可根据需求换装激光导引、红外成像导引等不同制导模块，制导舱内集成的伺服机构与前翼舵机连接，能够根据制导系统的指令实时调整前翼偏转角度，修正飞行轨迹，打击精度相比传统无控火箭弹提升一个数量级。固体火箭发动机舱段的壳体采用高强度轻质合金加工，内部设计有药柱固定槽与喷管安装位，喷管采用收敛扩张型结构，能够将发动机燃气的热能高效转化为飞行动能，保证弹体在短时间内达到巡航飞行速度。整个弹体的结构设计兼顾了轻量化与结构强度要求，在保证飞行过程中能够承受大过载气动载荷的前提下，尽可能降低非战斗部的结构重量，提升有效载荷占比。
