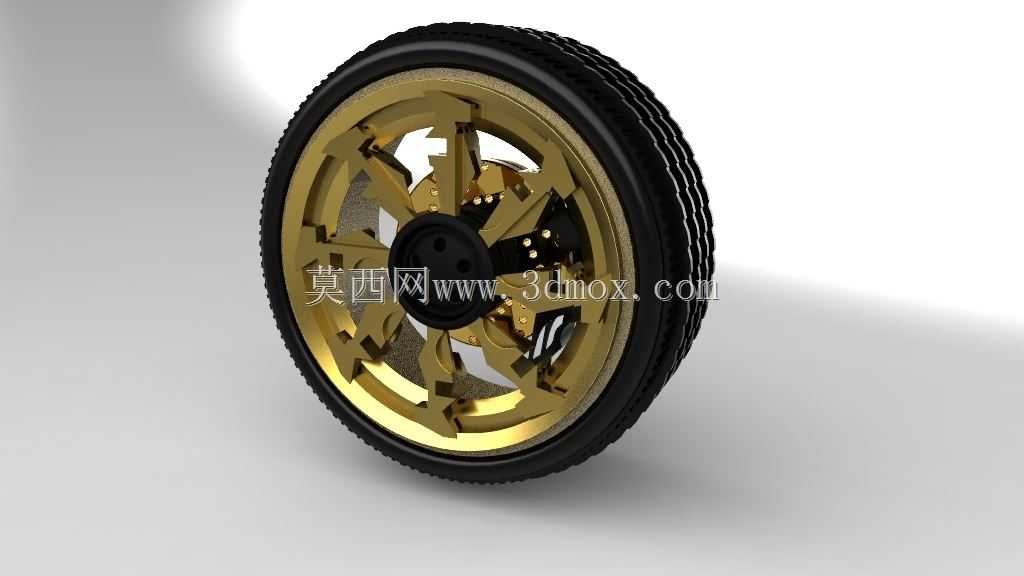

金色辐条式橡胶轮胎轮毂组件结构设计

　　该轮组组件主要面向小型电动代步设备、轻型服务机器人、定制化改装代步车等行走场景设计，作为设备与地面直接接触的承载行走部件，需同时兼顾承载能力、滚动阻力控制、外观辨识度与安装适配性。设计阶段首先明确轮组的承载边界，针对额定承载120kg以内的轻型行走设备做结构适配，轮辋与橡胶胎体采用过盈压装配合，避免行走过程中胎体与轮辋发生相对滑移，胎面选用细纹块状防滑花纹，在平整铺装路面上可提供足够抓地力，同时不会因花纹过粗产生过大滚动阻力，适配室内外平整硬质路面的行走需求。轮毂部分采用多辐条对称式结构设计，六组主辐条沿轮毂中心均匀分布，辐条截面做等强度变厚度处理，靠近轮辋位置厚度收窄，靠近中心安装座位置逐步加厚，在保证整体结构刚性、

　　满足径向与侧向承载要求的前提下，尽可能削减非受力区域的材料冗余，控制整体轮组重量，降低行走驱动端的负载。中心安装座预留标准花键轴安装孔位，周边均匀分布四个螺栓固定孔，可直接适配多数轻型行走设备的驱动轴输出端，无需额外做转接法兰设计，安装边界控制合理，轮组整体宽度控制在65mm，外径200mm，安装后不会超出多数轻型设备的轮舱空间边界，不会与周边的车架、减震部件、挡泥结构发生运动干涉。辐条表面做金属质感的外观处理，兼顾结构性能与视觉效果，适配对外观有一定要求的消费级行走设备。设计过程中针对轮组的受力工况做了模拟验证，在额定静载下辐条最大变形量控制在0.2mm以内，满足长期行走的结构疲劳要求，橡胶胎体的邵氏硬度控制在65HA左右，

　　既可以过滤路面微小颠簸，提升行走平顺性，也不会因胎体过软导致滚动过程中产生过大形变，增加驱动功耗。轮组的动平衡精度在设计阶段就做了结构对称管控，所有辐条的重量差控制在1g以内，避免高速滚动时产生径向跳动，影响设备行走稳定性。中心安装孔与螺栓孔的位置度公差控制在0.05mm以内，保证安装后轮组的旋转同轴度，减少行走过程中的偏磨问题，延长胎体使用寿命。
