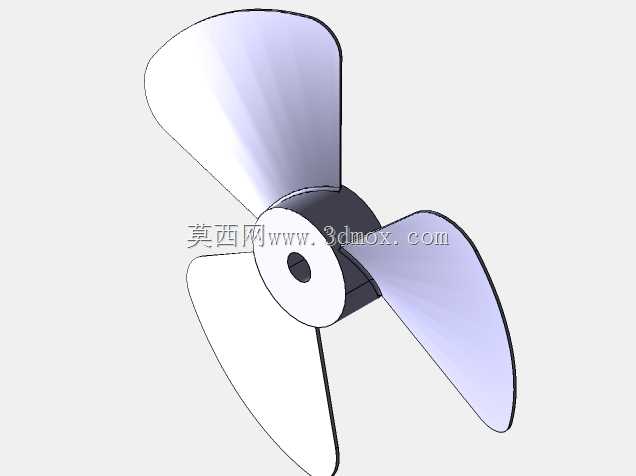

三叶轴流风扇叶片结构设计方案

　　这款三叶结构的轴流风扇叶片，主要适配小型通风散热、空气循环类设备的动力输出端，在桌面通风设备、小型机柜散热风道、家用换气装置、电子设备外置散热模块中都有广泛适配空间。叶片采用等强度变截面曲面设计，从叶根到叶尖的弦长逐步收窄，翼型截面沿径向做连续扭转变形，这种设计思路是为了匹配不同回转半径处的线速度差异，让叶片各段的攻角保持在合理升阻比区间，避免叶尖区域出现气流分离导致的紊流噪音，同时提升整叶的气动效率，降低驱动端的功率损耗。叶根与轮毂的衔接位置做了圆弧过渡加厚处理，能够分散高速旋转时的离心应力集中问题，避免长期交变载荷下出现叶根断裂的失效情况，轮毂中心设置的标准安装孔，可直接适配常规直径的电机输出轴，

　　孔位周边的凸台结构能提升与轴的配合紧密度，减少运转时的径向跳动。从安装边界来看，叶片的回转外径适配小功率驱动电机的负载区间，轴向安装尺寸紧凑，不需要额外预留过大的装配空间，在狭小的风道腔体中也能完成布置。实际应用中，这类叶片的曲面弧度经过反复迭代调整，既能够保证足够的送风距离，也能控制运转时的气流剪切噪音，在民用通风场景下可以满足低噪运行的需求；在工业小型散热场景中，叶片的刚性结构能够支持长时间连续运转，不会因为持续受力出现形变导致动平衡失效。设计过程中需要重点考量叶片的质心分布，三片叶片的质量差控制在极小范围内，保证装配后整体动平衡精度达标，减少电机轴承的额外负载，延长整套通风组件的使用寿命。叶片前缘做了小圆角钝化处理，既可以降低前缘的气流摩擦阻力，也能避免安装维护过程中尖锐边缘造成的操作划伤，后缘的厚度逐步减薄，能够减少尾迹涡流的产生，进一步优化出风的均匀度，避免出风面出现局部风速差过大的问题。
