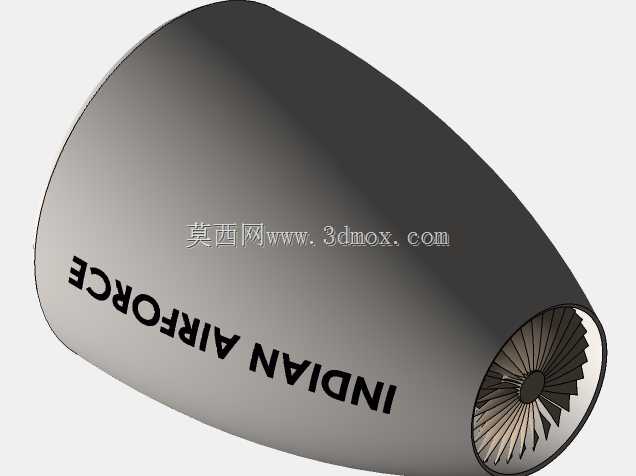

带标识外观的航空喷气式动力装置结构

　　在航空装备的结构设计与教学演示场景中，这类喷气动力装置的三维结构可覆盖从原理展示到装配校验的多重需求，日常多用于航空类专业教学教具开发、航展展示模型制作、小型飞行器动力舱匹配设计等场景。从实际用途来看，该结构还原了喷气动力装置的核心外观与前端涡轮布局，可直观呈现进气端到涡轮段的气流通道形态，帮助设计人员快速核对动力段与机身舱段的安装匹配关系，避免在整机装配阶段出现舱体轮廓与动力单元干涉的问题。

　　设计过程中优先还原了外壳的流线型曲面特征，外壳曲面采用连续曲率过渡，从进气端的圆弧唇口逐步收窄延伸至涡轮安装段，既符合空气动力学的进气效率要求，也能保证外壳结构的整体刚性。外壳表面预留的标识喷涂区域做了平面化处理，可适配不同涂装方案的快速替换，无需重新调整曲面结构。前端涡轮叶片采用等角度阵列布局，每片叶片的扭转角度与叶根安装位做了对应匹配，可直观展示涡轮转子的装配逻辑，方便教学场景下拆解演示叶片与轮毂的配合关系。

　　从安装边界来看，该动力单元的外壳最大直径可适配多数轻型飞行器的动力舱内径，进气端唇口超出舱段安装面的距离做了固定约束，可保证进气气流不受舱体边缘扰流影响；涡轮端的安装法兰位置预留了标准连接孔位，可直接与后段燃烧室、尾喷管模块做对接装配，无需额外设计转接结构。整体结构的重心位置沿外壳中轴线分布，在做整机配重计算时可直接沿轴线提取重心参数，减少配重校核的重复工作量。外壳内壁与涡轮叶片顶端预留了合理的转动间隙，既避免转动过程中出现剐蹭，也能减少叶尖漏气损失，提升动力单元的运行效率。在做结构验证时，可通过该模型直接提取外壳曲面的分型线，为后续的外壳加工、模具开模提供直接的曲面参考，也可用于3D打印制作等比例展示模型，用于航空科普场景的实物演示。
