紧凑型气溶胶喷雾驱动执行装置结构设计

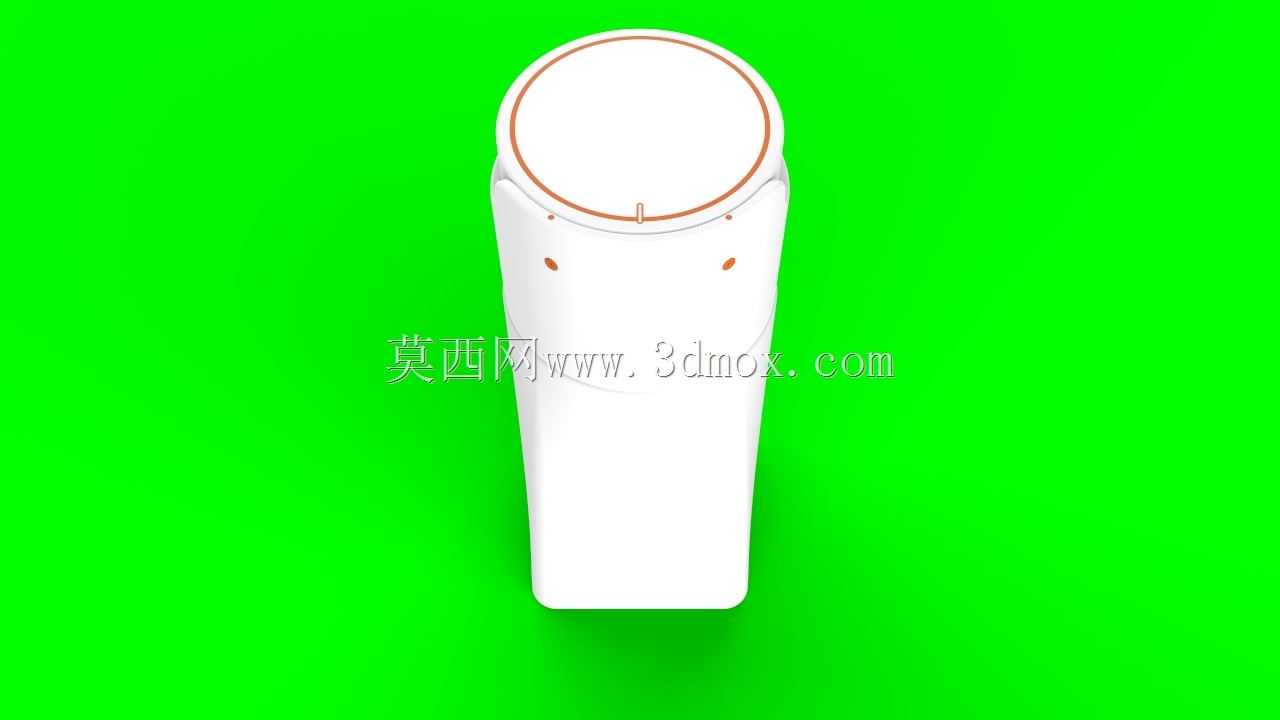

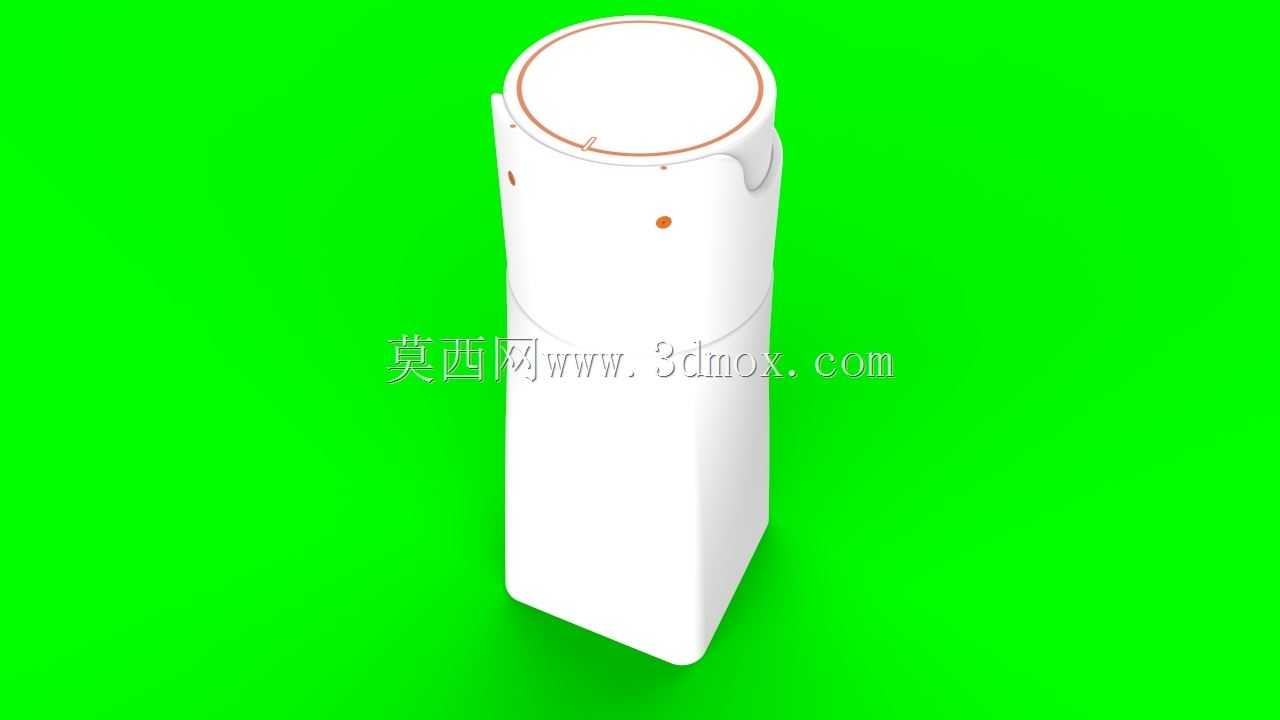

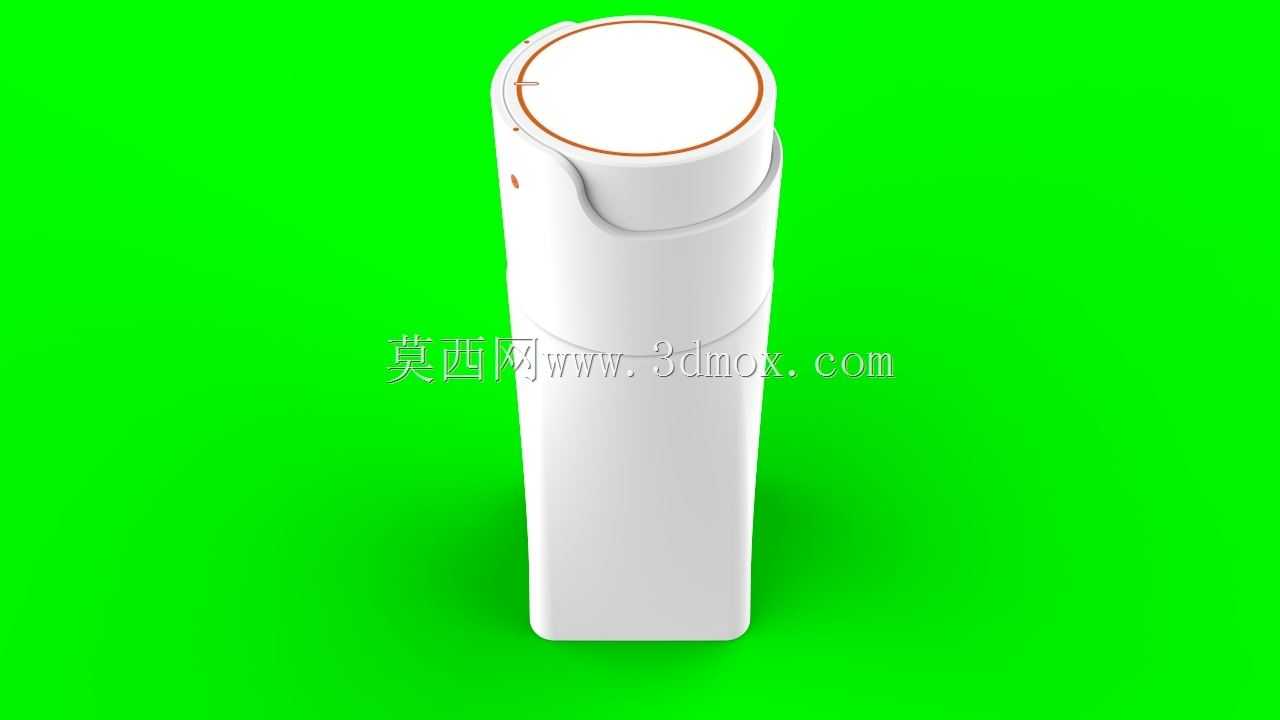

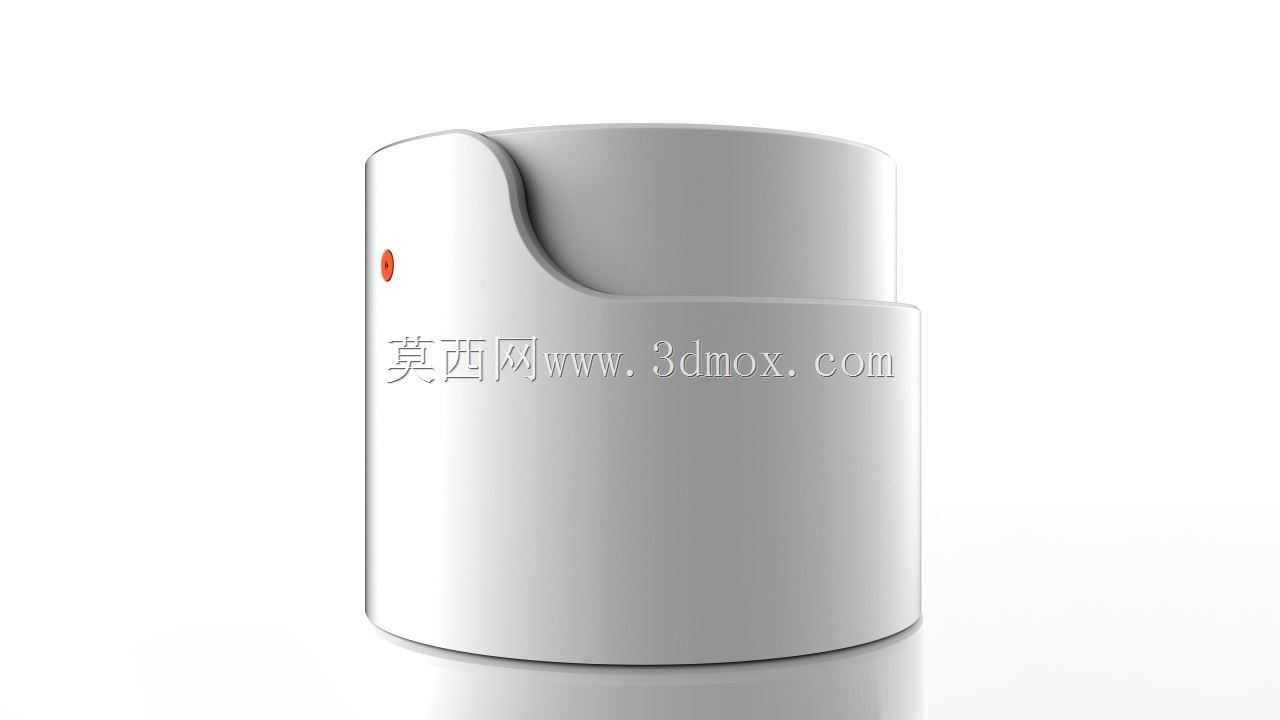

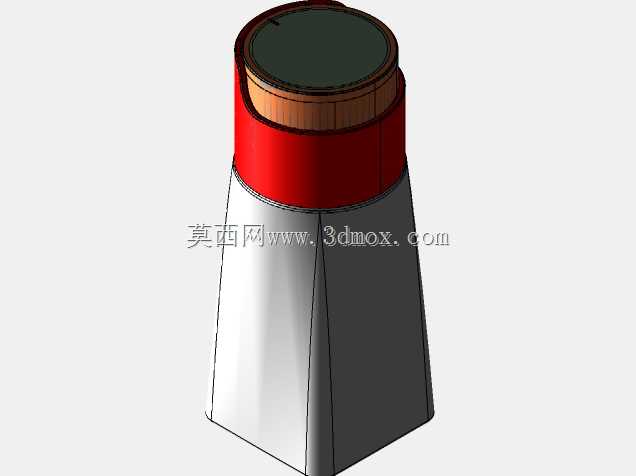

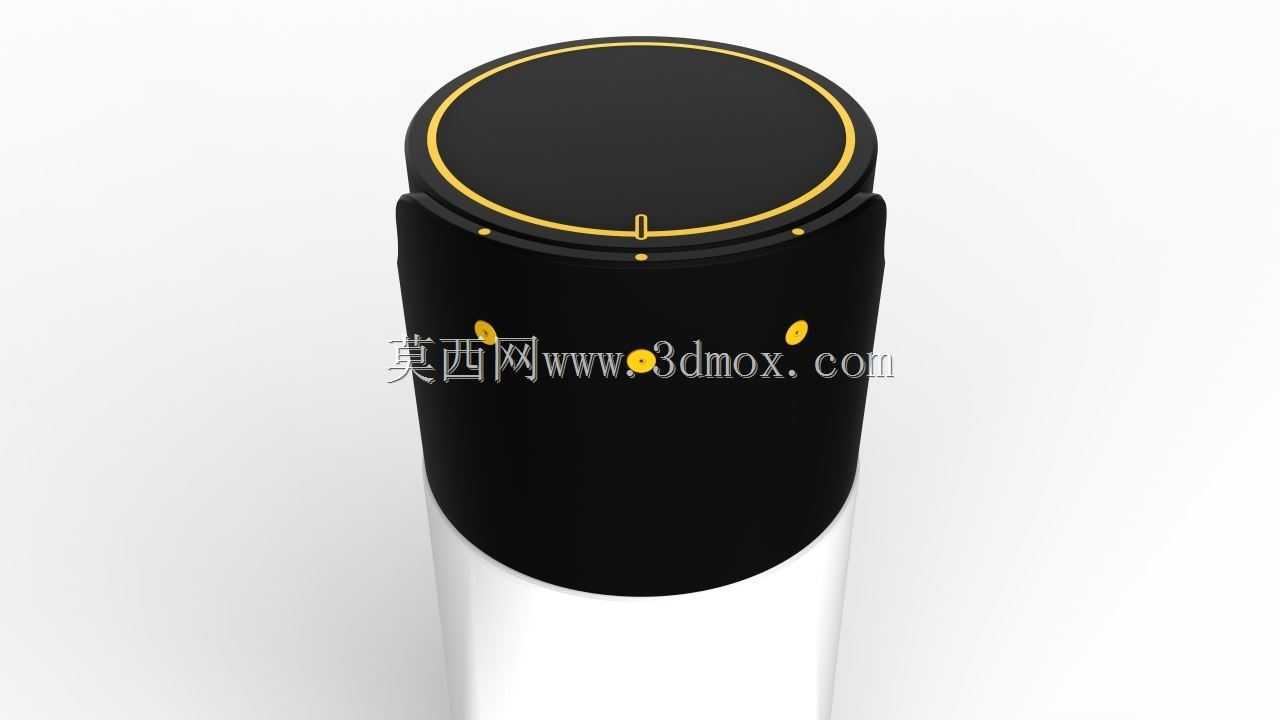

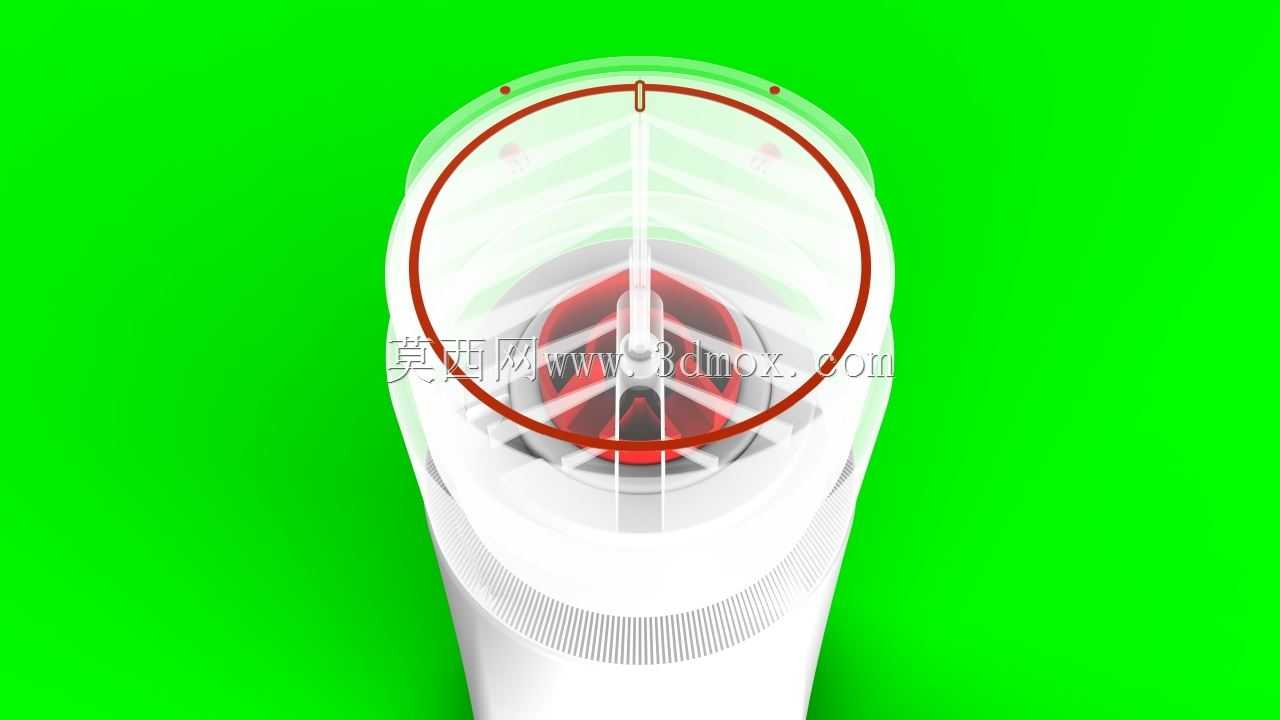

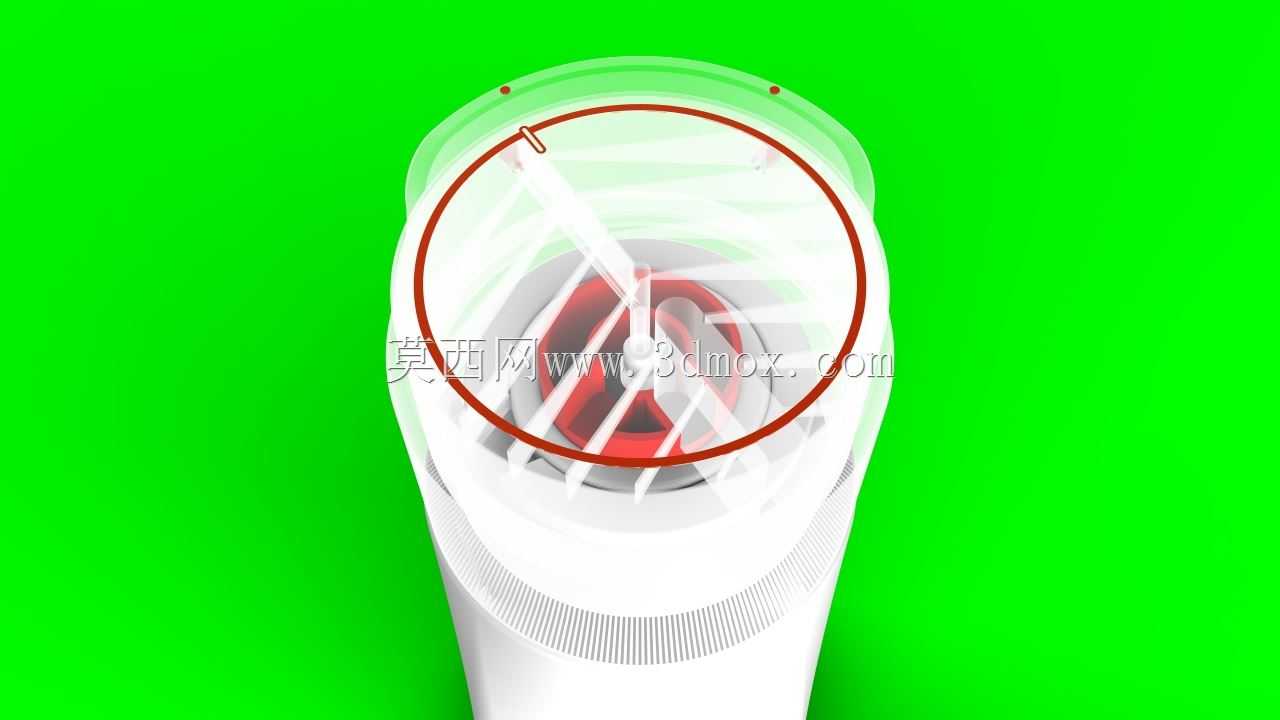

　　这款气溶胶驱动执行装置主要面向小剂量流体精准雾化分散场景，在日化产品灌装测试、实验室试剂雾化涂布、小型消杀设备配套等场景中都能适配。不同于常规外露管路的气动驱动结构，该装置采用一体化圆柱式壳体设计，整体外轮廓无突出的外接部件，在配套整机安装时，可直接嵌入直径匹配的圆柱形安装腔，安装边界仅需预留壳体周向1mm的装配间隙，轴向预留5mm的管路对接空间即可，不需要额外设计复杂的固定支架，仅靠壳体周向的定位凸台就能完成径向限位，侧面的红色标识点可作为安装对位基准，方便装配时快速对齐触发机构的对接位置。

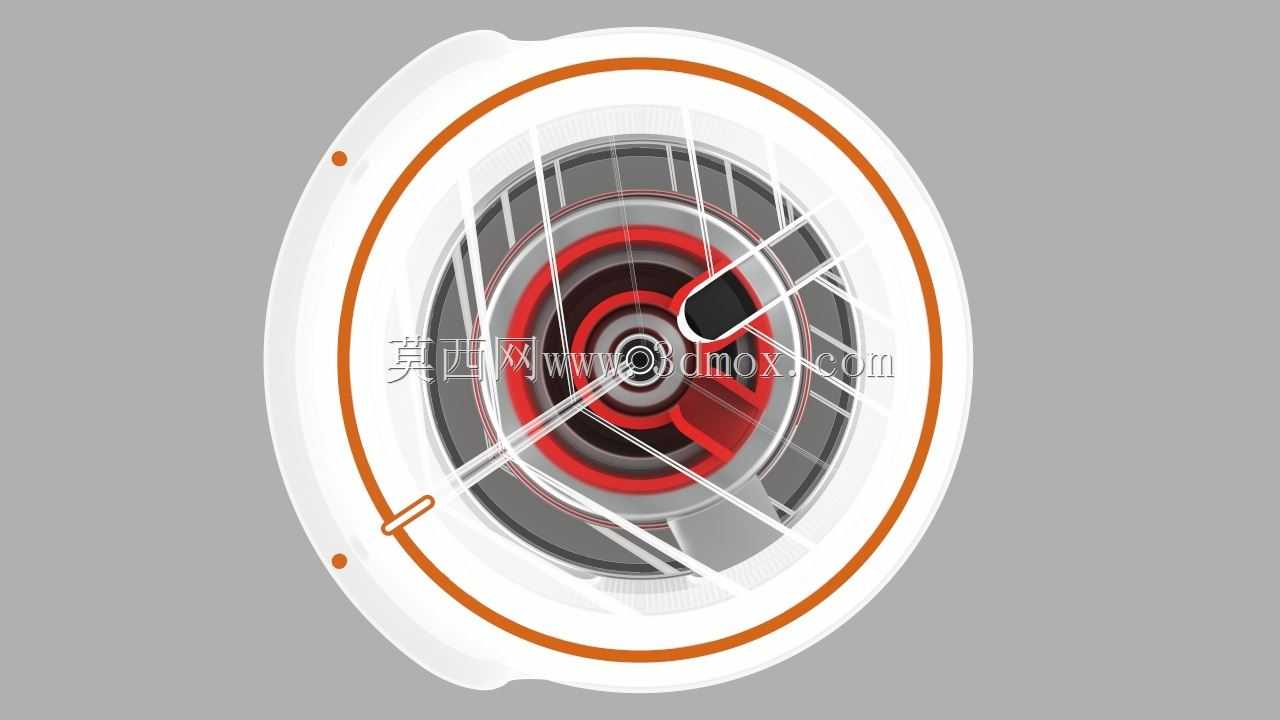

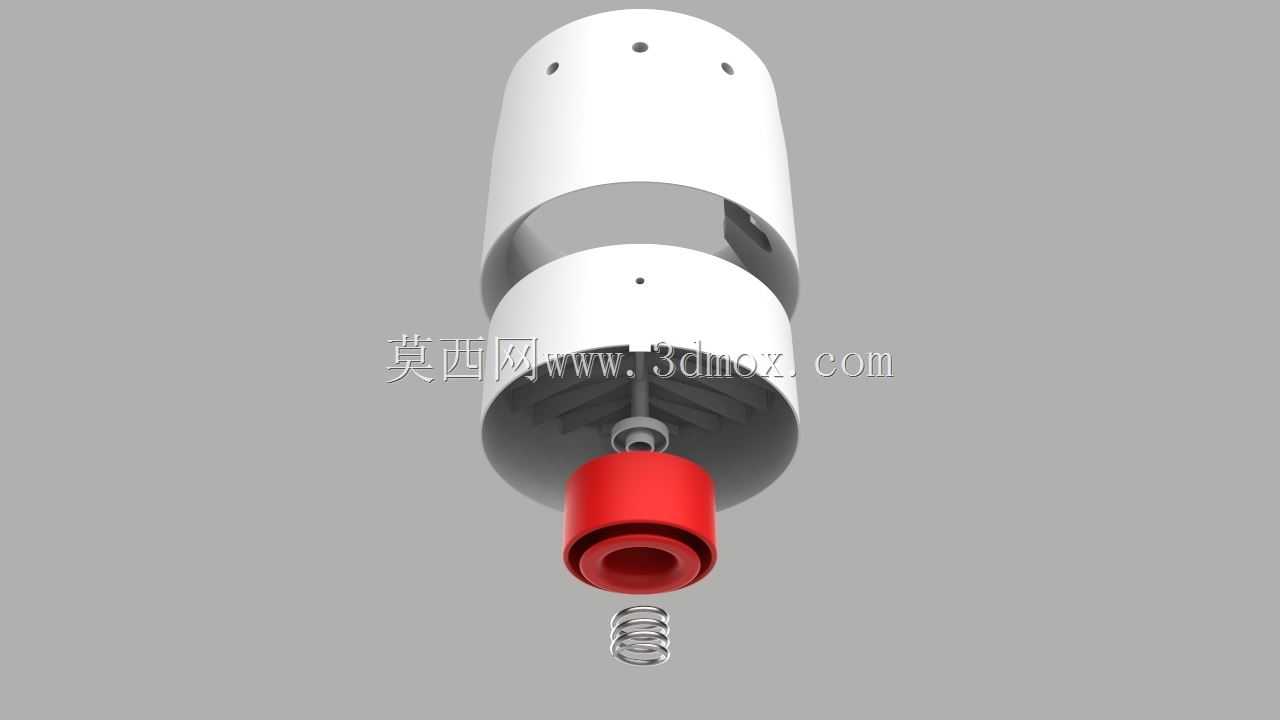

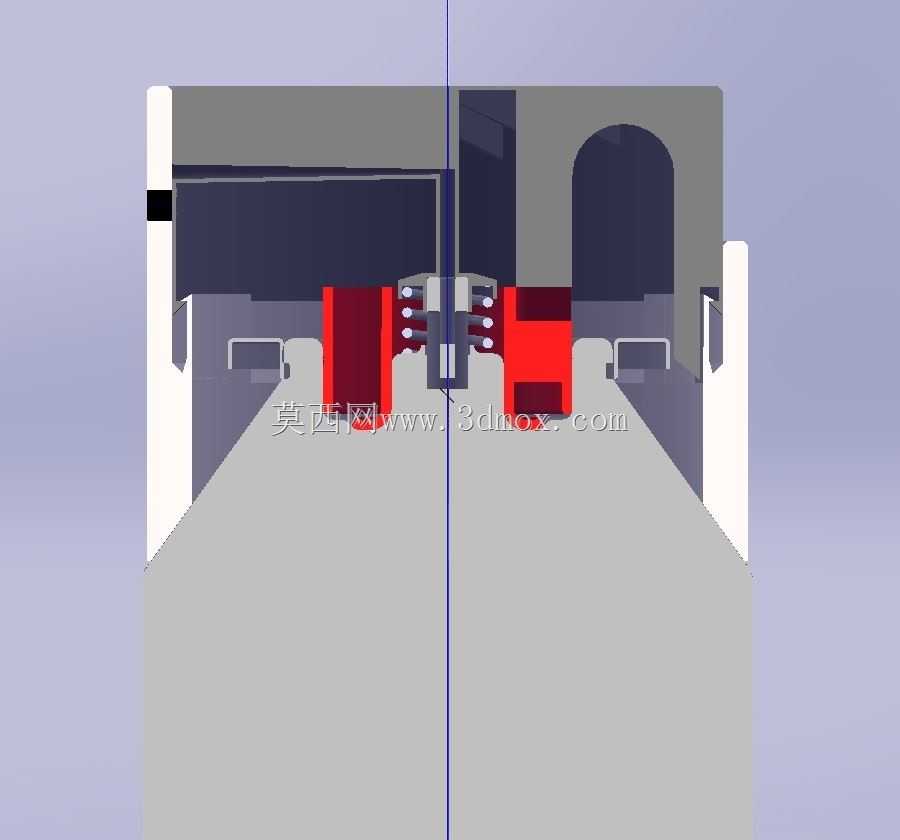

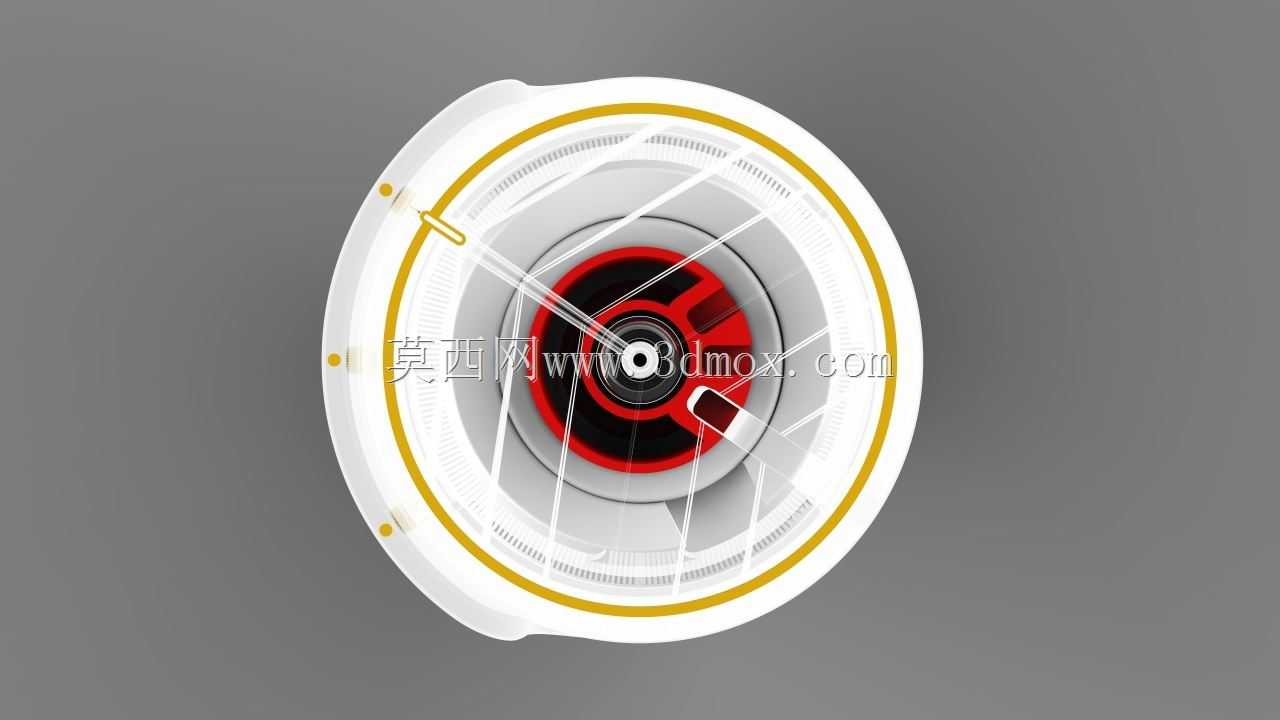

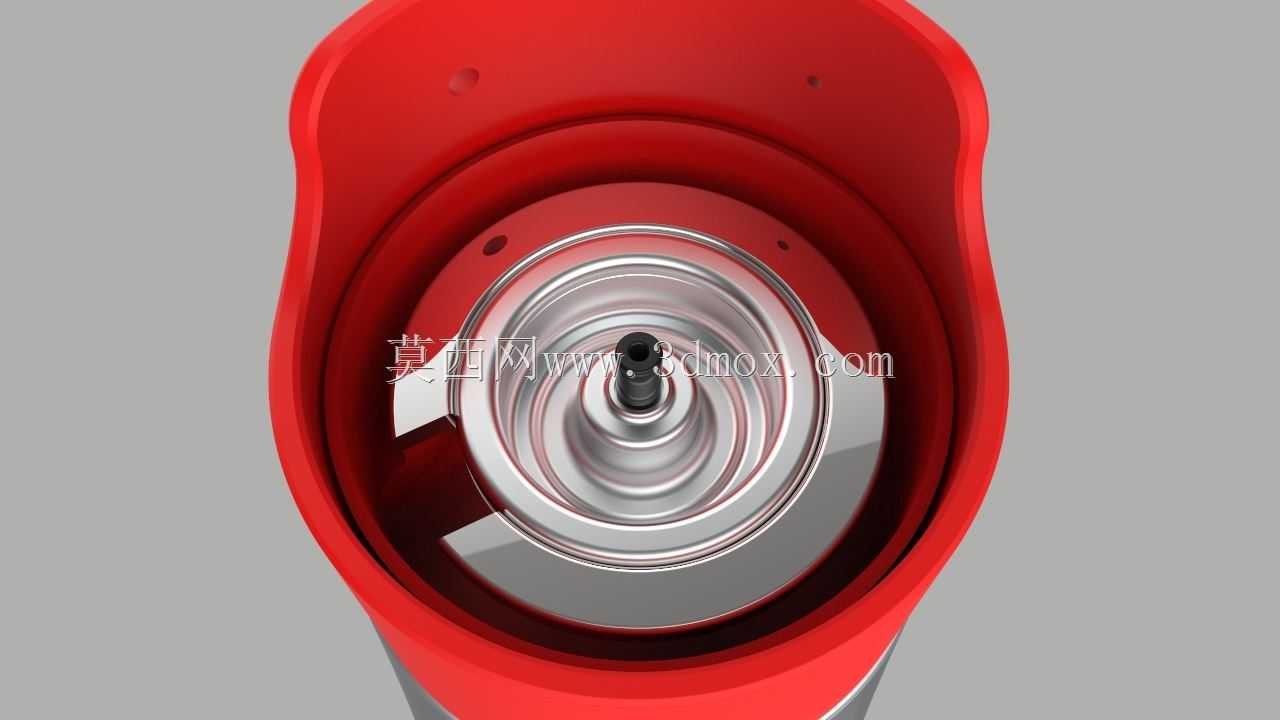

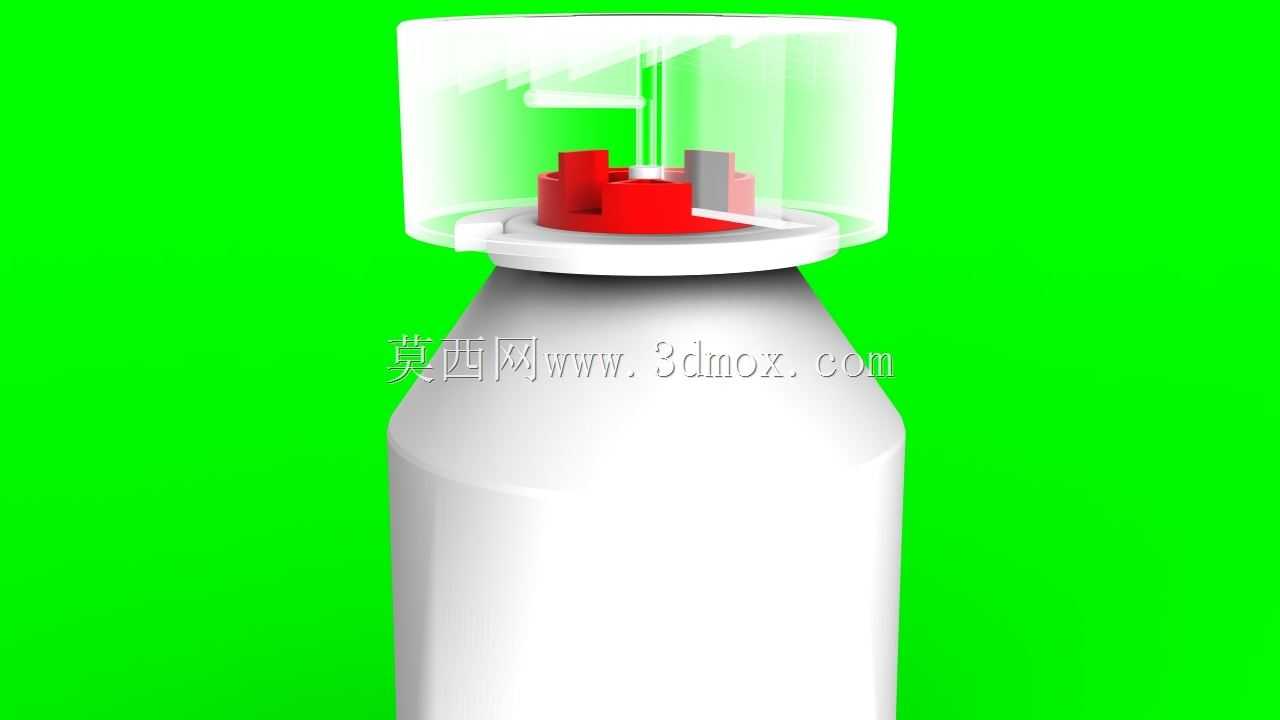

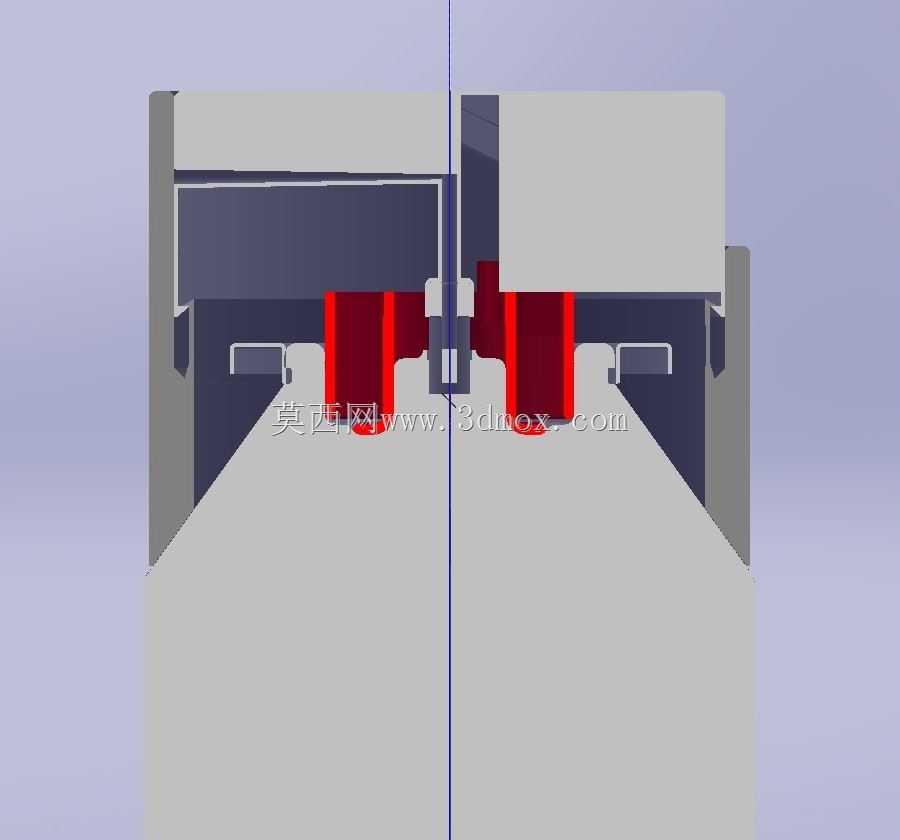

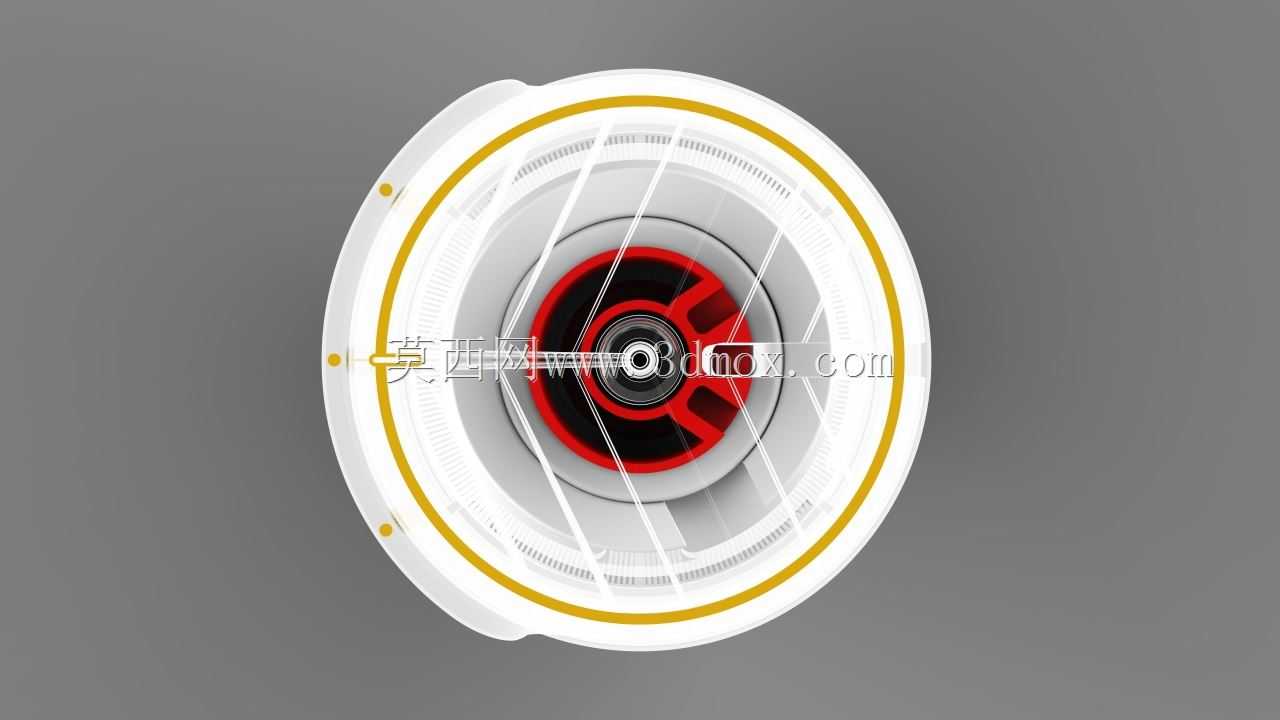

　　从功能实现逻辑来看，该装置核心是通过内部的密闭气路结构，对接气溶胶罐体的阀芯输出端，在接收到触发信号后，内部的压合机构会精准推动阀芯开启设定行程，让罐内带压流体通过导流通道进入雾化分散腔，利用流体自身压力配合腔体内的导流曲面，实现喷雾粒径的均匀分散，避免常规驱动结构容易出现的喷雾偏斜、粒径不均问题。设计时特意将触发执行组件内置在壳体下半段，上半段预留出气溶胶罐体的容纳空间，整体同轴度控制在0.05mm以内，保证罐体装入后阀芯与驱动压头的对中精度，减少长期动作下的阀芯偏磨问题。

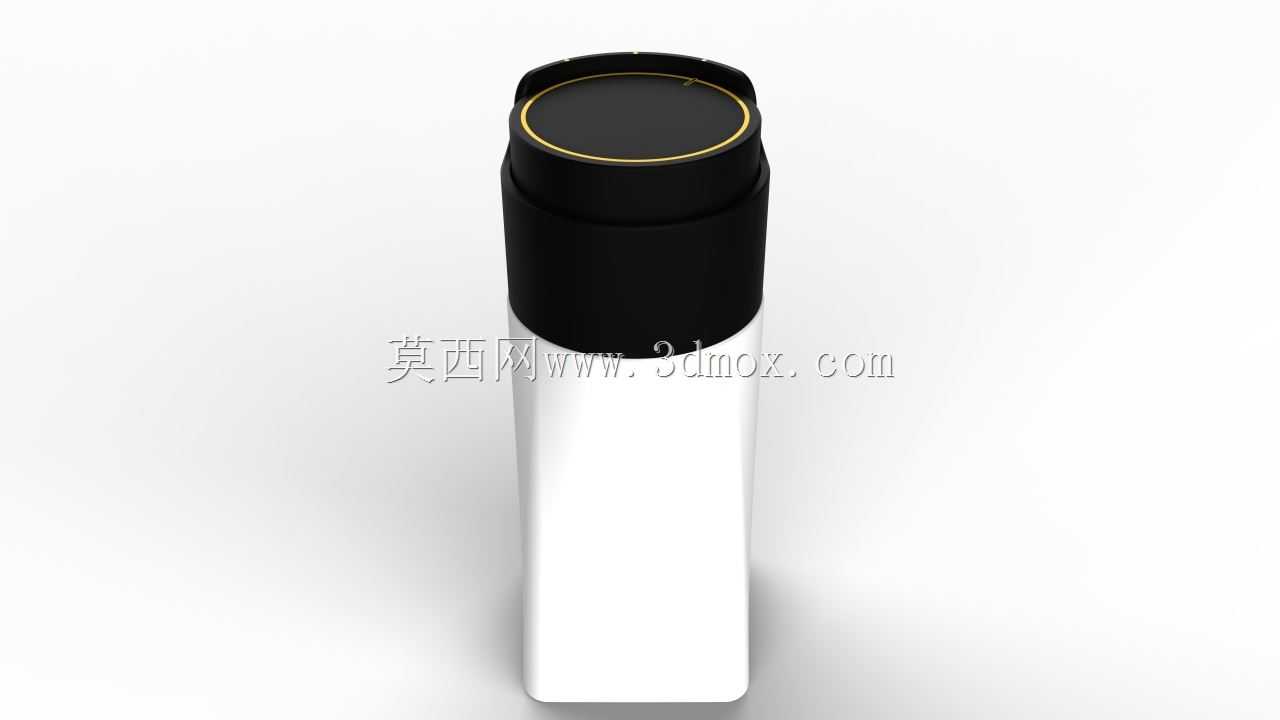

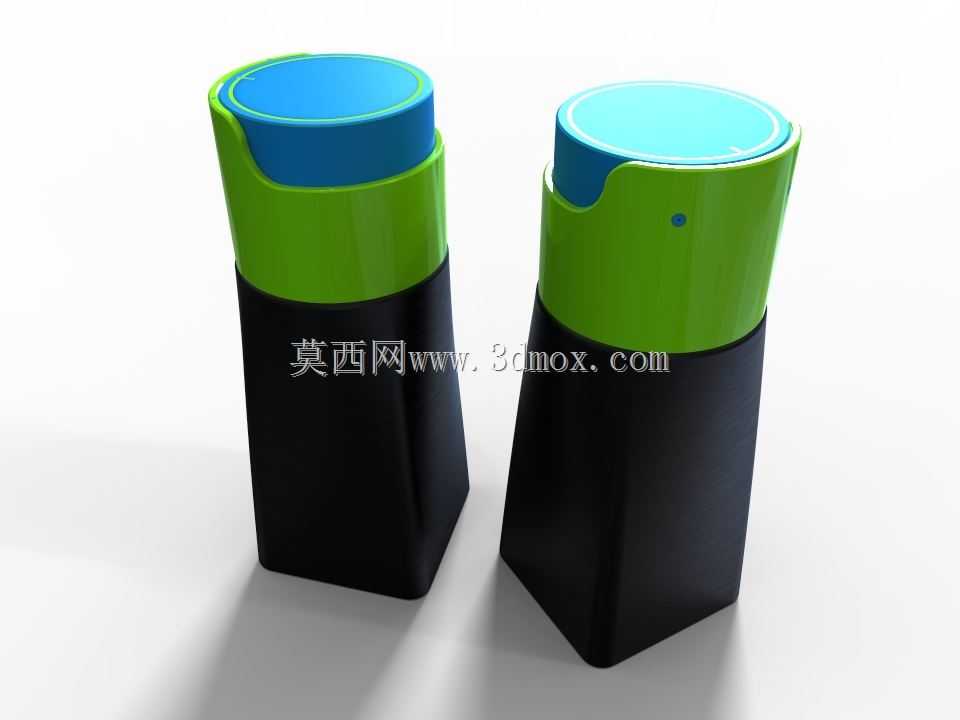

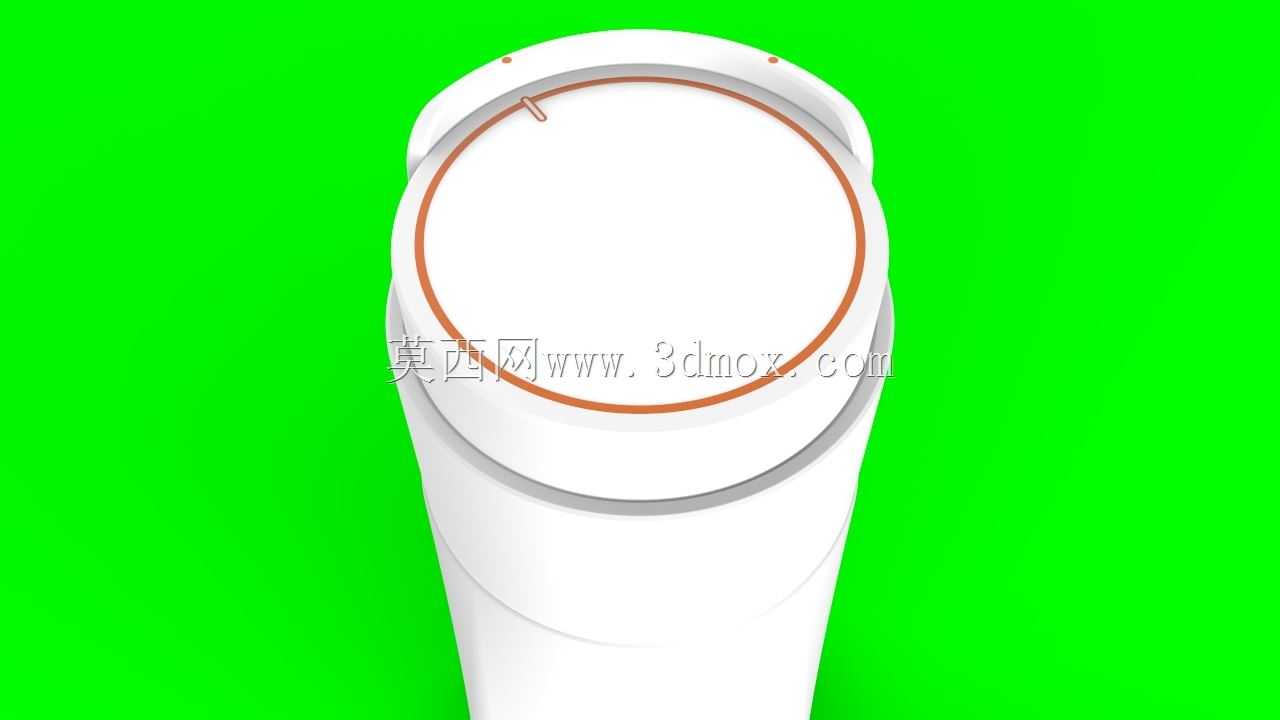

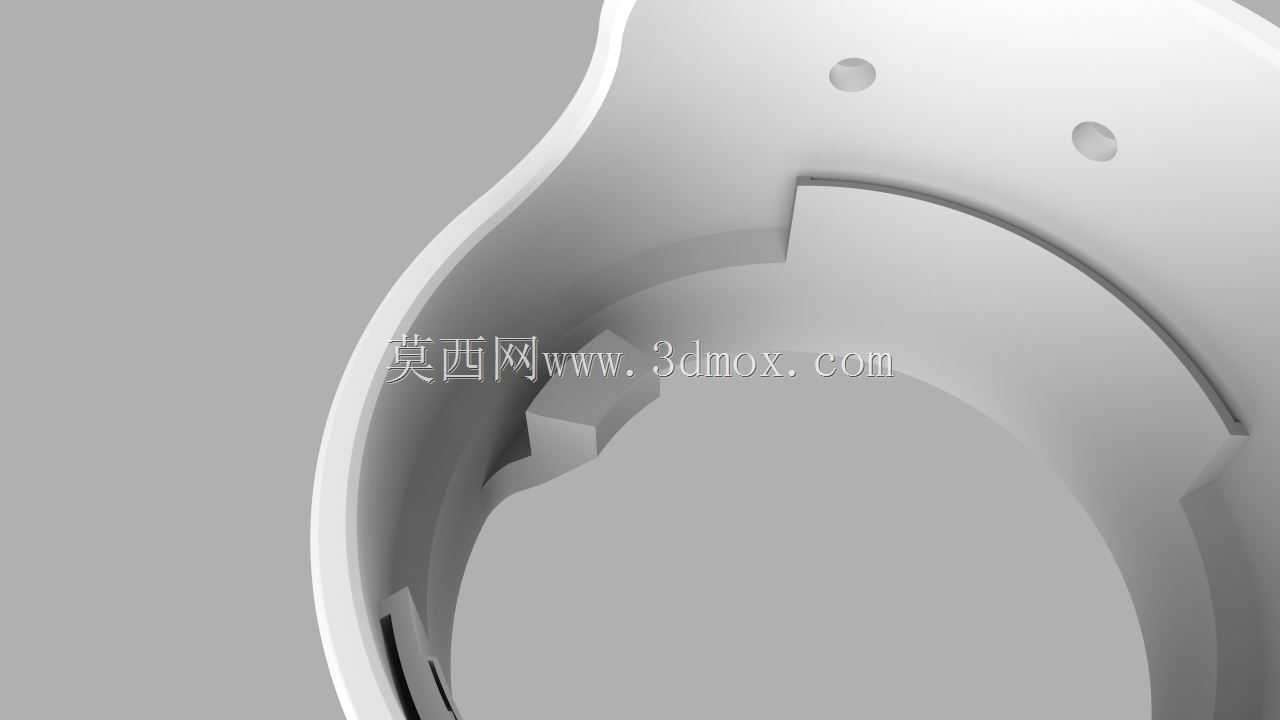

　　在实际应用中，该结构可适配常规口径的标准小型气溶胶罐体，不需要针对罐体做额外的结构改型，壳体侧面的触发对接位可适配机械按压、电磁触发等多种驱动方式，不管是手动触发的便携消杀设备，还是自动感应的皂液雾化装置，都能通过调整内部压头的行程参数完成适配。壳体表面采用顺滑的曲面过渡设计，没有尖锐棱角，在民用场景配套时也能满足外观安全要求，同时曲面结构也能提升壳体的结构强度，在1米高度跌落测试中，壳体不会出现开裂导致内部气路泄漏的问题。内部的气路密封面采用平面密封结构，没有复杂的密封沟槽，加工时仅需保证密封面的平面度达到0.02mm，就能满足长期使用的密封要求，降低零部件的加工难度与装配成本。
