发动机气缸套拆卸专用拉拔工装结构

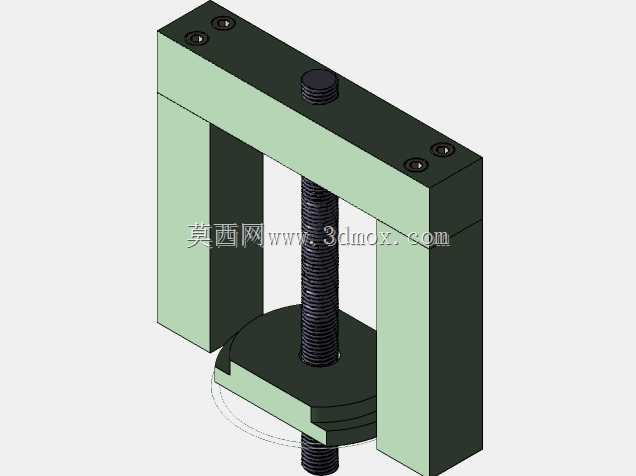

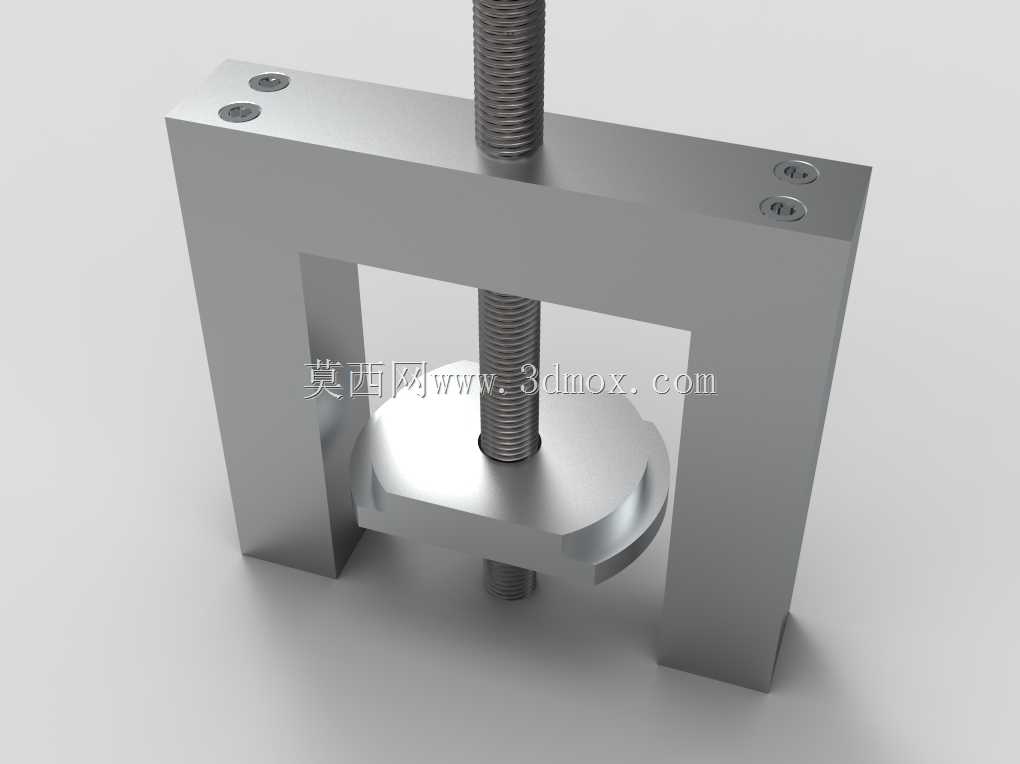

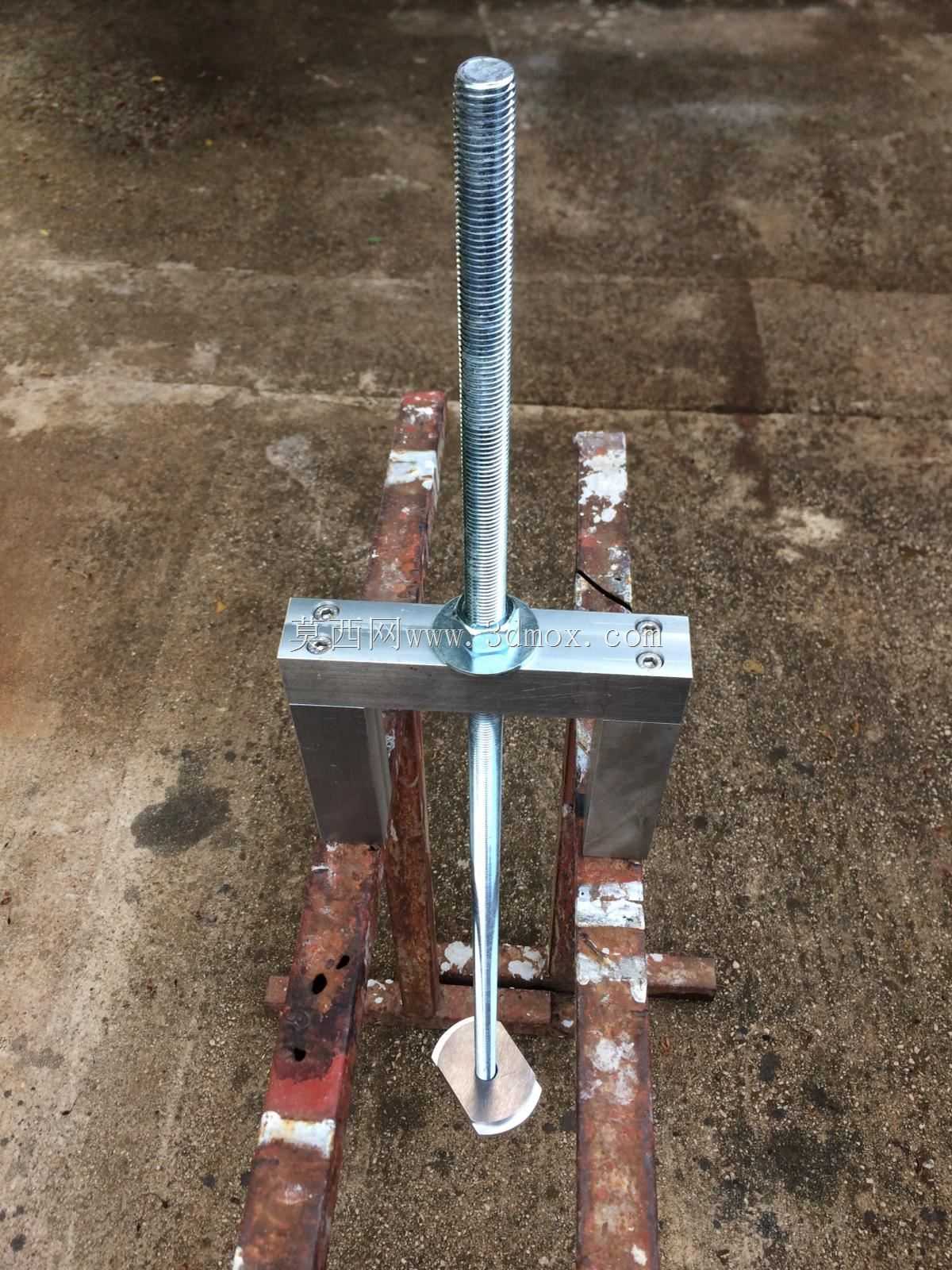

　　在商用车、工程机械发动机大修作业场景中，气缸套的拆卸一直是缸体维修环节的核心难点，传统敲击拆卸方式极易造成缸体安装止口变形、缸套外壁拉伤，甚至导致缸体报废，这类专用拉拔工装正是为解决该痛点设计的手动维修作业器具。整套结构采用门式框架承载思路，主体为对称U型金属架，两根竖向支撑臂的下端面可平稳抵靠在发动机缸体上端面的缸口周边平面，支撑臂与顶部横梁采用内六角圆柱头螺钉紧固连接，装配后整体框架的形位公差可保证施力时受力轴线与气缸套中心轴线完全重合，避免偏载带来的缸体损伤。核心施力部件为贯穿顶部横梁中心的传动螺杆，螺杆与横梁中心的螺纹孔配合形成螺旋传动副，转动螺杆顶端的施力端即可将旋转运动转化为竖直方向的直线拉力，

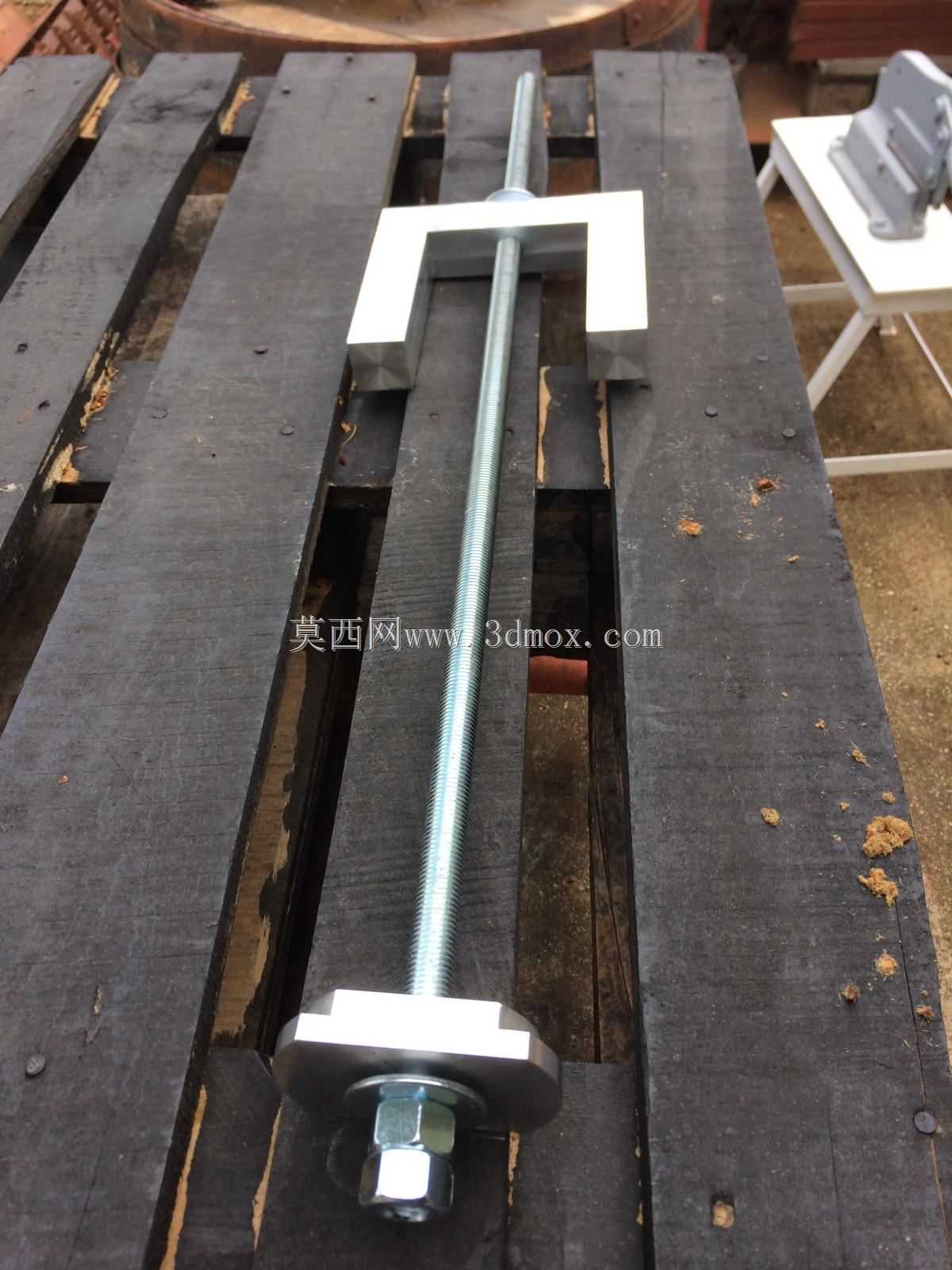

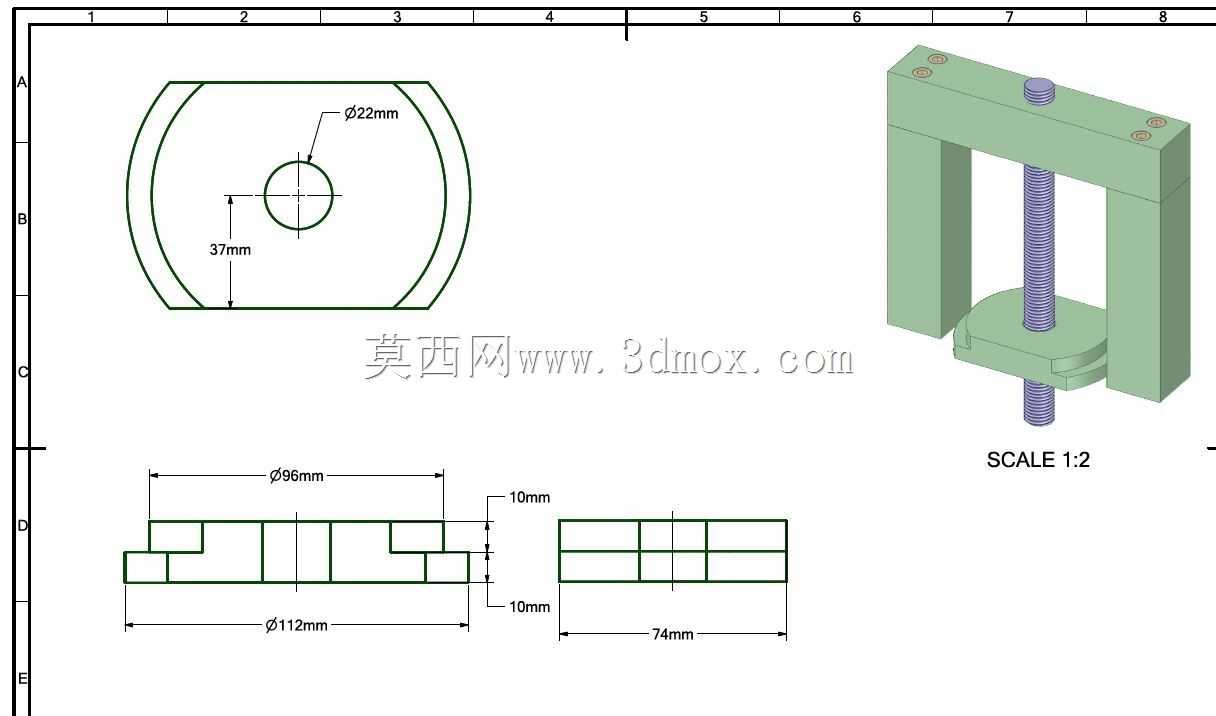

　　螺杆下端连接与气缸套下端面适配的拉马卡头，卡头可穿过气缸套内孔后撑开勾住气缸套下沿的支撑台阶，随着螺杆持续旋进，拉力均匀作用在气缸套整个下端面，将缸套平稳从缸体的安装孔中垂直拉出，不会对缸套外壁和缸体安装孔造成磕碰损伤。设计阶段充分考虑了不同机型缸套的尺寸适配边界，框架的开口宽度覆盖主流柴油发动机缸径的安装空间，支撑臂的高度预留了足够的拉拔行程，可满足湿式、干式气缸套的拆卸行程需求，无需额外搭配垫块即可完成全行程拉拔作业。整套工装没有复杂的液压或气动组件，纯机械螺旋传动结构可靠性极强，适合维修车间、野外应急维修等多种作业场景，日常维护仅需定期给传动螺纹涂抹润滑脂即可保证长期顺畅使用，结构件均采用调质钢材加工，受力部位做了加厚处理，可承受大吨位拉拔力而不产生塑性变形，作业时无需额外敲击，单人即可完成操作，大幅降低气缸套拆卸的作业难度与配件损耗风险。
