多色拼接式拼插积木块结构设计

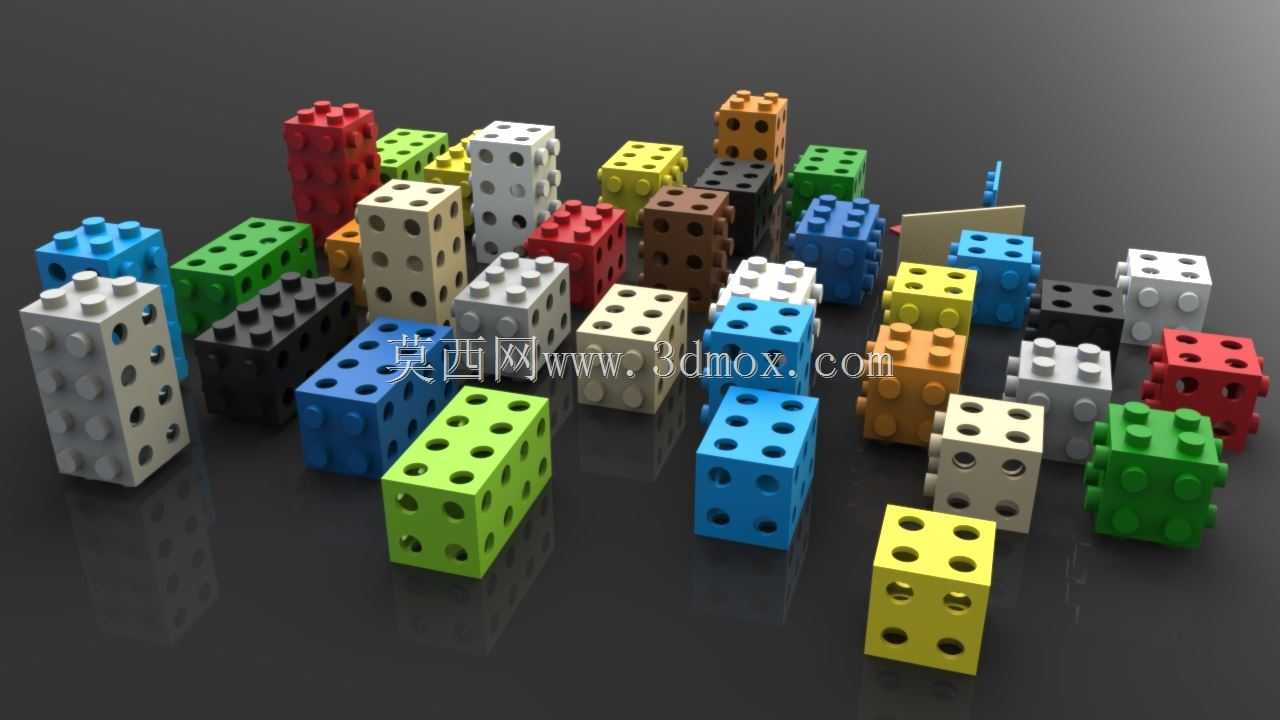

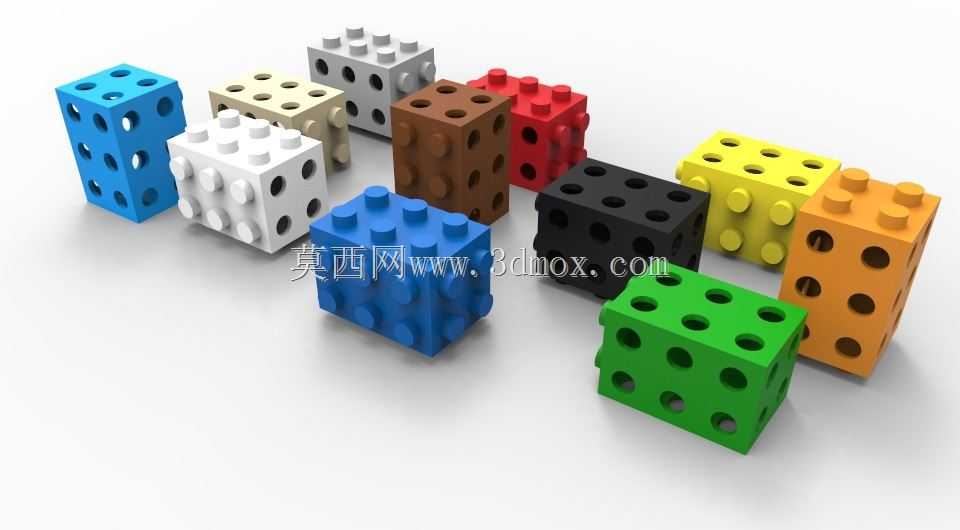

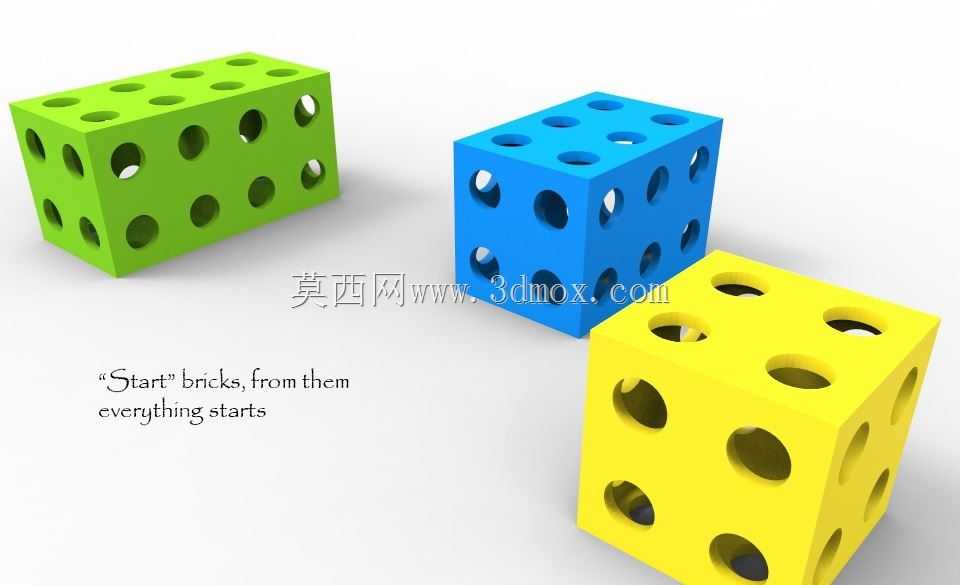

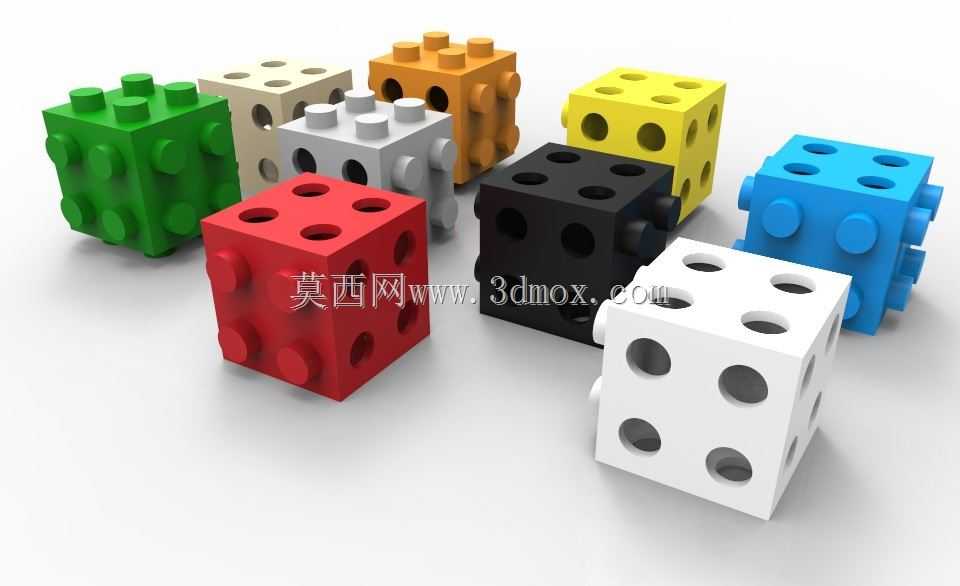

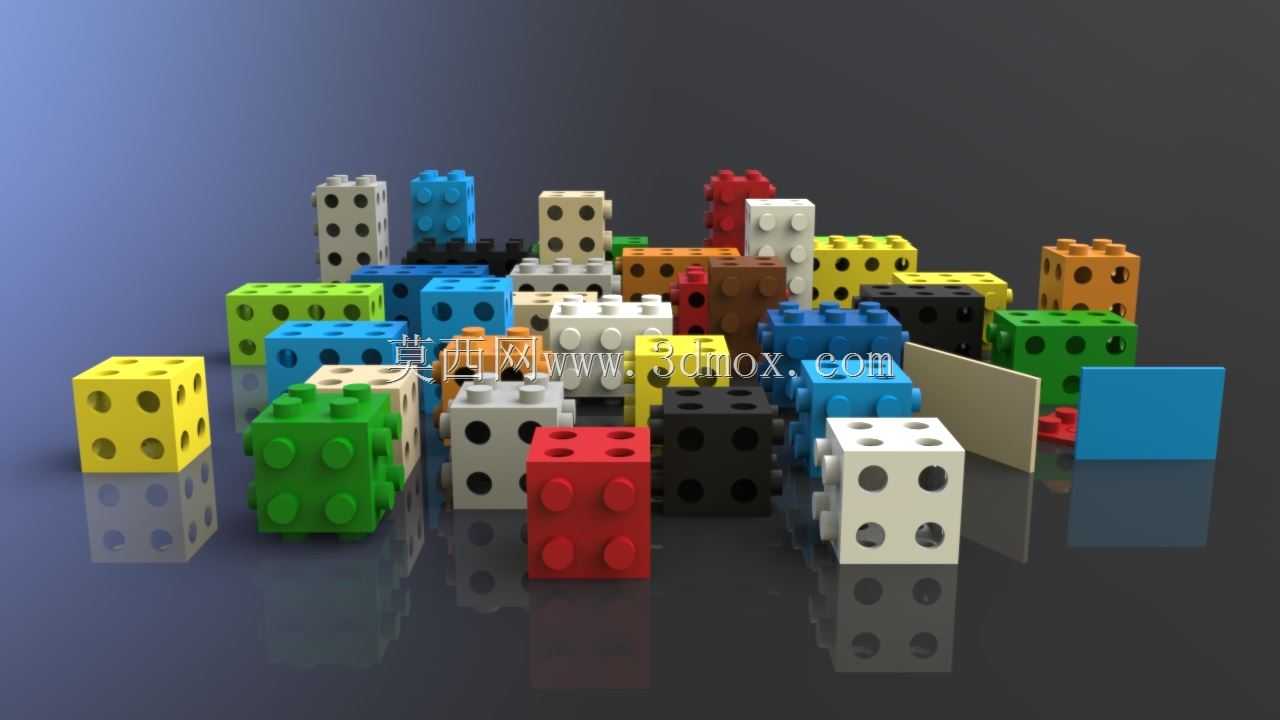

　　这类拼插积木组件的核心应用场景覆盖儿童益智教具、创意拼搭赛事、工业原型快速验证多个领域，在低龄儿童益智开发场景中，标准化的拼插接口可以让使用者快速完成不同造型的搭建，锻炼空间构型能力；在创客快速验证场景中，这类标准化互锁结构可以替代部分快速连接件，完成小型功能原型的临时搭装，省去定制连接件的开模周期。从功能特性来看，每一块积木单元都采用了等间距的凸点与凹槽互锁设计，凸点的外径与凹槽的内径采用过盈配合公差，拼接后可以提供足够的静摩擦力，保证多层搭装后的结构稳定性，不会因为轻微晃动出现松脱；不同色彩的积木单元采用统一的外形尺寸基准，所有单元的长宽高都遵循统一的模数设计，单块基础方块的边长为标准模数单位，长条形、

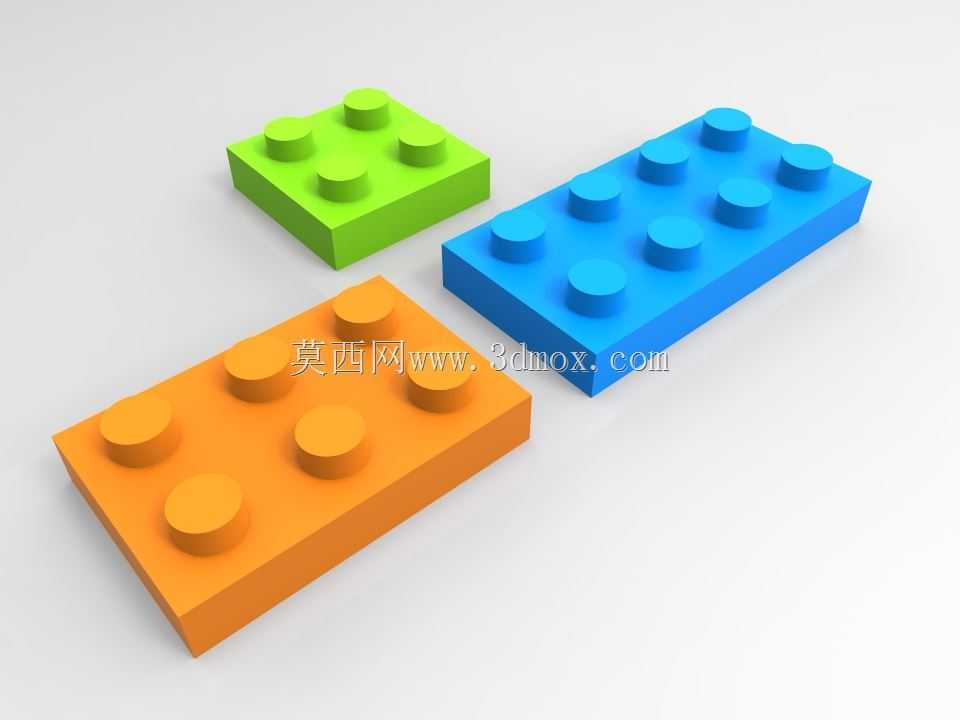

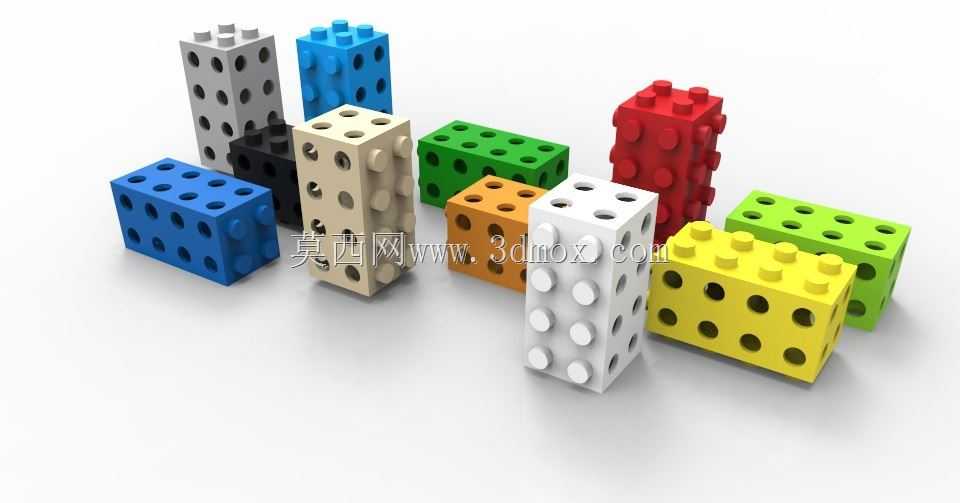

　　薄板型单元的尺寸均为该模数的整数倍，保证任意单元之间都可以实现无干涉拼接。设计过程中首先确定了统一的拼接模数，所有凸点的中心距严格匹配模数基准，凸点的拔模角度控制在1.5度，既保证注塑脱模的顺畅性，又不会因为拔模斜度过大导致拼接后出现间隙松旷；积木块的外壁厚度均匀，避免注塑过程中出现缩痕影响外观与拼接精度，边角位置都做了R0.5的圆角处理，避免尖锐边角划伤使用者。从安装边界来看，单块基础积木单元的拼接行程为凸点高度的90%，拼接到位后两块单元的贴合面完全接触，没有多余缝隙，多层堆叠时总高度为单块高度乘以堆叠层数加上可忽略的配合间隙，不需要额外预留安装余量；不同功能的异形单元，比如带侧孔的连接块、薄板型盖板，

　　其拼接接口的位置尺寸完全和基础单元对齐，不需要额外的转接件就可以直接和基础块拼接。这类积木结构的设计核心是标准化的接口公差控制，所有单元的凸点位置度公差控制在0.05mm以内，保证不同批次生产的零件都可以实现互换拼接，不会出现个别零件插接过紧或者过松的问题；积木块的底部凹槽内部做了微幅的加强筋设计，既可以提升零件的结构强度，避免拼插过程中出现侧壁开裂，又不会增加过多的材料用量，控制零件的生产成本。在实际拼搭使用中，这类互锁结构可以实现横向、纵向多个方向的拼接延伸，既可以搭建成静态的造型摆件，也可以配合小型销轴类零件完成简单的活动机构搭建，比如简易的连杆结构、齿轮传动结构，拓展玩具的玩法边界。
