工业设备用带加强筋L型支撑支架

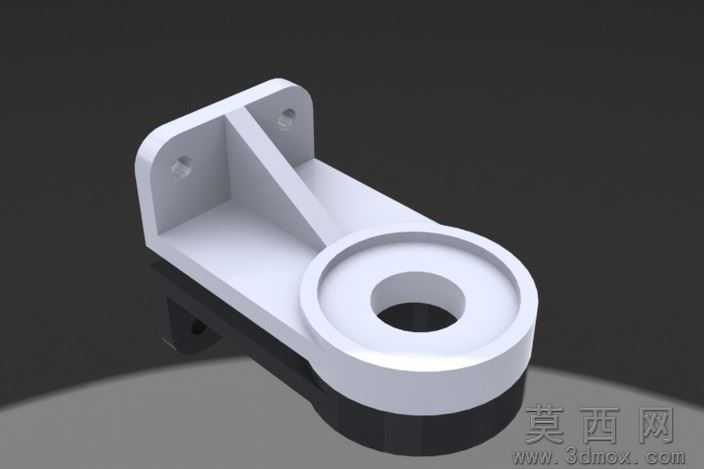

本支架模型采用SolidWorks进行全参数化三维建模，整体为L型弯折支撑结构，建模过程中首先绘制安装底座的二维草图，通过拉伸凸台命令生成底座基体，底座上预留两个对称的沉头安装孔，用于通过紧固件完成支架与安装基面的固定连接。在L型结构的转角处，设计了三角形加强筋结构，建模时通过筋特征命令生成加强筋实体，有效提升支架整体的抗弯折、抗形变能力，避免支架在承受端部载荷时出现转角断裂或形变过量的问题。支架端部设计为带中心通孔的环形轴承座结构，建模时先绘制环形截面草图，通过拉伸生成环形基体，中心通孔可用于穿装转轴或配套轴承，环形端面做了倒角处理，去除锐边的同时也便于配套零件的装配对位。模型完成实体建模后，对所有棱边做了圆角过渡处理，避免应力集中问题，同时符合实际机械加工的工艺要求。渲染阶段采用哑光工程塑料材质赋予模型整体，模拟常用玻纤增强尼龙支架的质感，场景布置采用深色纯色背景，搭配三点布光方案，主光从侧上方照射凸显支架的结构轮廓与加强筋的立体形态，辅光补亮暗部避免细节死黑，添加底部反光板模拟光滑台面的反射效果，清晰展现支架的整体结构与各部分细节。该支架的设计思路围绕重载支撑场景展开，在保证结构强度的前提下尽可能优化材料分布，去除非承重区域的多余材料，实现轻量化与结构强度的平衡，可广泛应用于各类工业设备、自动化产线的部件支撑、转轴定位等场景，模型结构完整，特征参数清晰，可直接用于工程出图、3D打印样件验证或后续的有限元结构分析。
