手轮调节式辊压传动机械装置结构设计

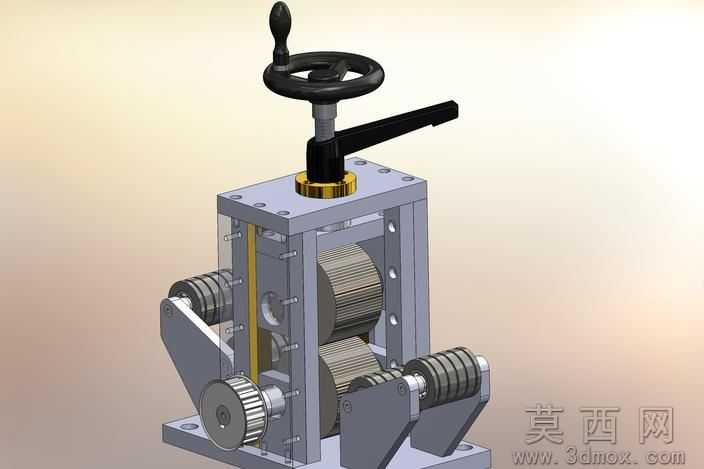

本作品为手轮调节式辊压传动机械装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配结构进行干涉校验，确保各运动部件无运动冲突。模型渲染阶段采用金属质感材质体系，机架部分赋予磨砂灰铸铁材质，还原铸件表面的哑光颗粒质感；手轮、操作手柄采用黑色硬质工程塑料材质，模拟工业操作件的防滑表面纹理；传动齿轮、辊轴部件赋予抛光钢材材质，通过调整反射率与粗糙度参数，呈现机加工金属件的光亮金属质感；手轮下方的调节衬套采用黄铜材质，通过暖金色金属质感区分不同功能部件，提升模型的结构辨识度。结构设计上，装置采用立式框架式机架作为承载主体，顶部设置手轮调节组件，手轮旁附带锁紧操作手柄，可实现调节后的位置锁止，避免工作过程中出现辊隙偏移；机架内部平行布置上下两组压辊，压辊表面加工有滚花纹理，用于增大辊面与工件的接触摩擦力，保障辊压送料过程的稳定性；机架两侧设置摆臂式支撑结构，端部安装多槽带轮，用于外接动力输入，通过同步带传动将动力传递至内部齿轮组，齿轮组采用平行轴外啮合传动布局，实现上下压辊的同步反向转动，完成工件的辊压输送动作。设计过程中优先考虑装置的调节便捷性与传动稳定性，手轮调节结构采用丝杠传动原理，转动手轮即可带动上压辊组件上下移动，实现不同厚度工件的辊压间隙适配，锁紧手柄可在间隙调整完成后快速锁止调节位置，避免工作过程中因振动导致间隙变化；传动系统的齿轮参数经过模数、齿数匹配计算，确保传动比精准，带轮与齿轮的同轴度公差控制在合理范围内，降低传动过程中的振动与噪音；机架采用一体式框型结构，通过螺栓连接各安装板，保障整体结构的刚性，避免受力后出现结构变形影响辊压精度。模型完整还原了装置的所有装配细节，包括紧固件的布置、轴承安装位、密封结构等，可直接用于机械原理演示、结构方案评审以及后续的工程图转化工作。
