单臂式车辆外后视反光镜结构设计

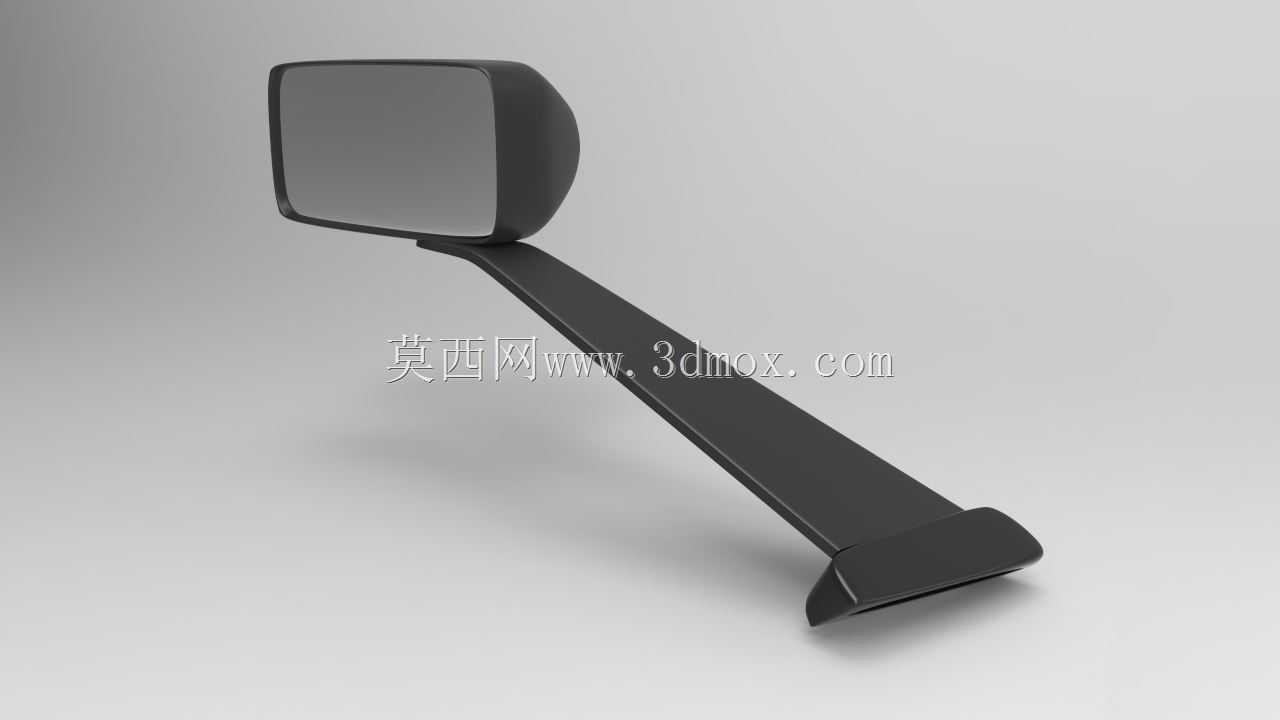

　　这款单臂外后视镜的设计，首先围绕高速行驶工况下的风阻表现做了针对性优化，镜壳采用大圆角过渡的流线型轮廓，没有突兀的棱角结构，能在车辆行进过程中有效梳理气流，降低风噪同时减少气流对镜臂的冲击载荷，避免高速行驶时镜体出现抖动影响后视视野清晰度。镜臂采用一体化变截面设计，从镜壳连接端到安装底座端逐步加宽加厚，既保证了足够的结构强度，能承受日常行驶中的颠簸振动与意外剐蹭的冲击力，又尽可能控制了自身重量，减少安装点的承重负荷。

　　从实际应用场景来看，这类单臂外视镜多用于轻量化单座车型、场地作业车辆以及定制改装车辆上，安装位置通常设置在车身前部侧翼区域，长悬臂的设计能让镜体探出足够距离，避开车身A柱与前轮区域的视野遮挡，给驾驶员提供足够宽阔的侧后方视野，覆盖车辆侧后方相邻车道以及后轮附近的盲区范围，满足变道、转向、倒车时的观察需求。镜面采用微凸的曲面设计，相比平面镜能扩大视野覆盖范围，同时曲率经过调校，不会让后方物体的形变程度过大，保证驾驶员对后方车距的判断偏差在合理范围内。

　　设计过程中，安装边界的考量是核心要点之一，底座采用贴合车身曲面的楔形结构，安装面做了适配性的弧度处理，能保证与车身钣金贴合紧密，避免出现安装间隙导致的积水、进灰问题，底座上预留的安装孔位间距符合常规车身外饰件的安装标准，不需要对车身做额外的打孔改装就能完成固定。镜壳与镜臂的连接位置做了角度调节预留结构，装配时可以根据不同驾驶员的坐姿、不同车型的安装高度，微调镜面的俯仰与左右角度，保证最佳的观察视角。镜壳内部预留了镜面加热模块、转向灯模块的安装空间，可根据不同车型的配置需求拓展对应功能，不需要重新开模调整壳体结构。

　　从结构强度设计上，镜臂内部做了加强筋布局，沿着应力传导方向布置的加强筋能将镜体受到的冲击力均匀传导到底座安装点，避免应力集中导致的臂体断裂问题，镜壳边缘做了包边处理，即使发生轻微碰撞也不会出现尖锐边角，降低对行人的碰撞伤害。整体结构没有多余的装饰性部件，所有曲面设计都服务于功能需求，外壳的哑光质感处理能减少强光下的反光，避免反光映射到驾驶员视野中造成干扰。
