壁挂式厨房卫生间卷纸置物支架结构设计

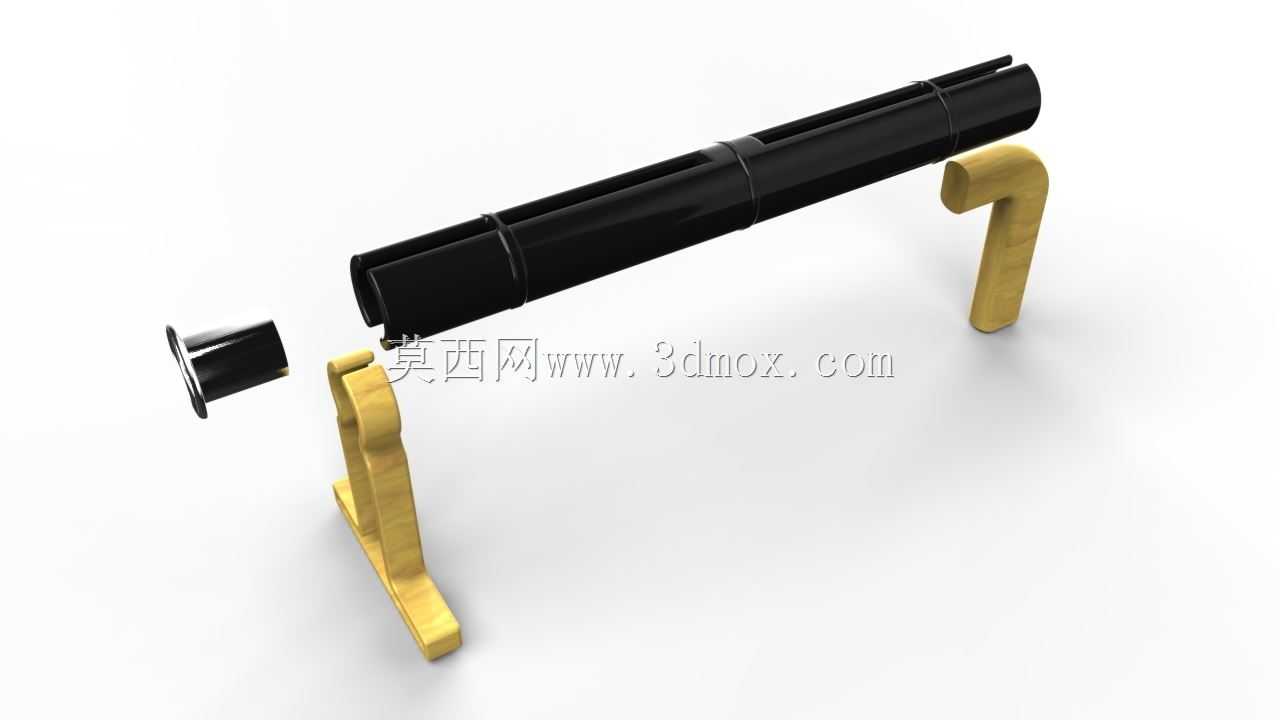

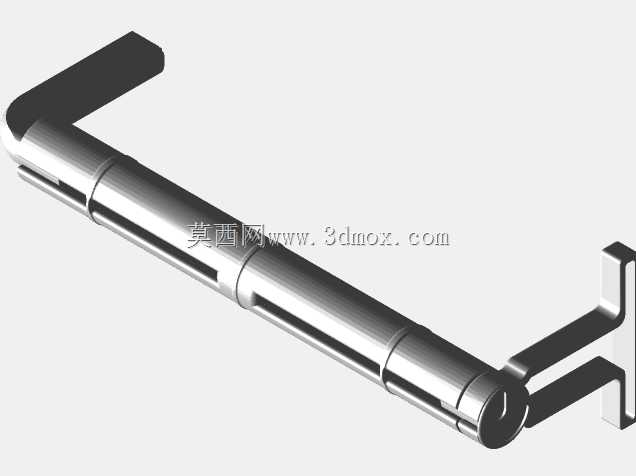

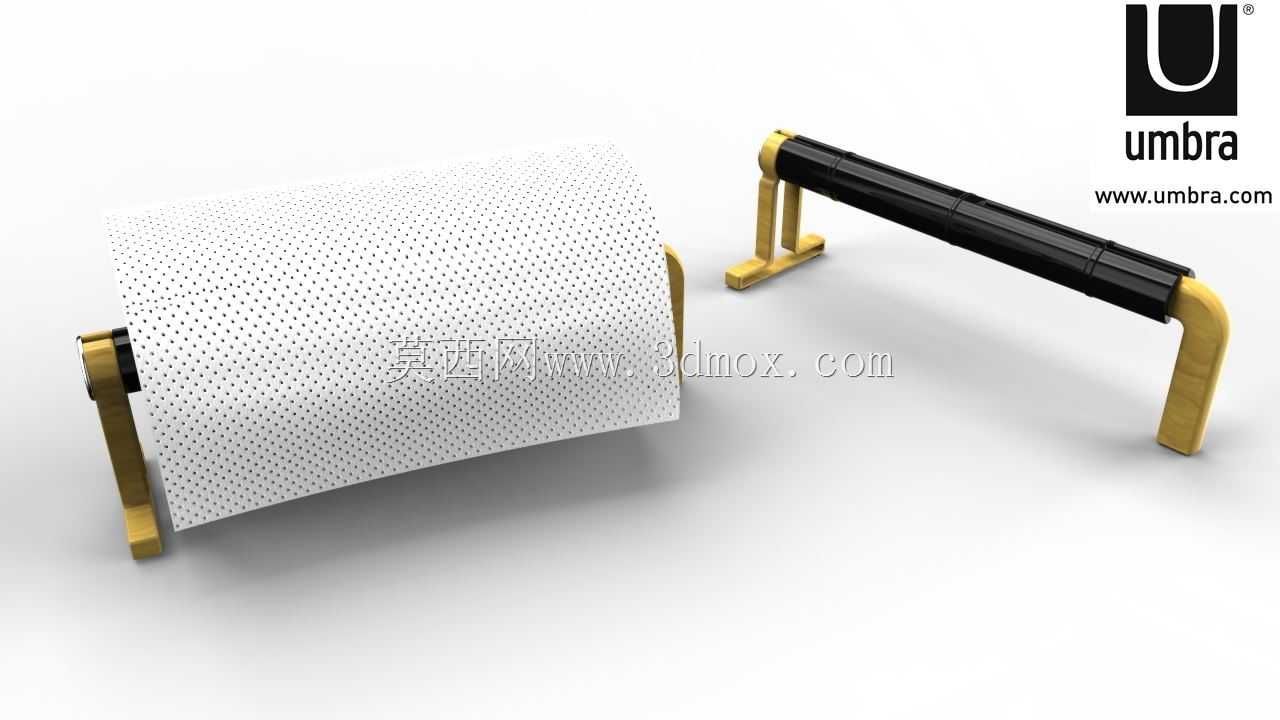

　　这款卷纸支架的设计，首先要匹配厨卫场景的实际使用需求，日常使用中卷纸的更换频率高，单手操作撕纸的场景占比超过七成，所以支架的结构稳定性是设计时的核心考量点。从结构组成来看，整体分为支撑底座、横向承托杆、侧边限位结构三个核心部分，支撑底座采用贴墙安装的形式，两个支脚分别向墙面方向延伸出安装平面，预留的安装孔位适配常规的膨胀螺丝与免钉胶两种安装方式，安装时需要预留的墙面横向空间不超过280mm，纵向安装高度距离台面400-500mm为适宜区间，刚好适配日常站立时的手部取纸高度，不会出现抬手过高或者弯腰过低的操作不适感。横向承托杆采用分段式结构，中间的握持段做了防滑纹理处理，既可以承托常规尺寸的厨房卷纸、卫生间卷筒纸，

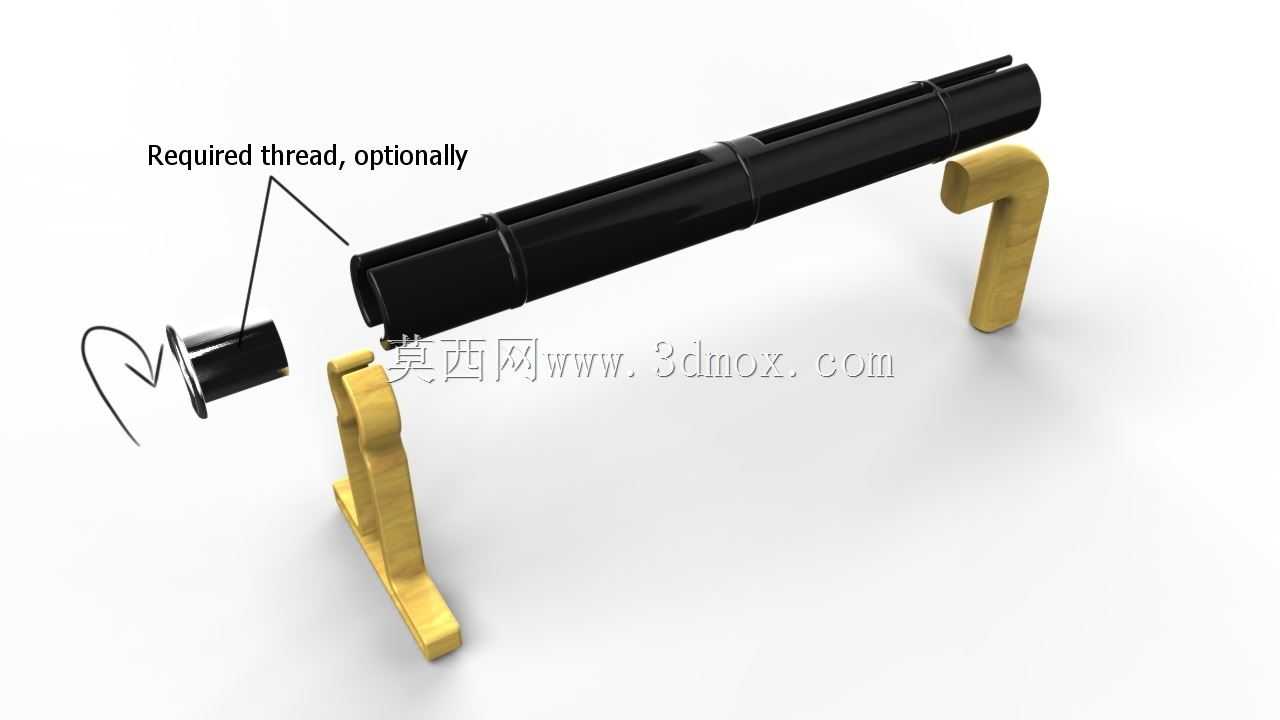

　　也可以适配同直径的厨房保鲜膜、一次性懒人抹布卷，拓展了支架的使用场景，承托杆的直径控制在22mm，刚好匹配市面上绝大多数卷筒纸品的内芯直径，不会出现内芯过大晃动、或者内芯过小无法套入的适配问题。两侧的金色支撑臂采用圆弧过渡设计，没有尖锐的棱角，避免日常使用时磕碰划伤，支撑臂与横向杆的连接位置做了限位卡扣，安装卷纸时只需要将一端卡扣轻轻抬起即可套入纸卷，松手后卡扣自动复位，能够限制纸卷在抽拉过程中从杆体滑落，同时不会卡滞纸卷的转动，抽拉纸张时阻尼感适中，不会出现一拉就带出过长纸张的浪费问题。设计过程中特意做了受力仿真验证，当承托杆上放置满卷的纸品，加上日常抽拉时的瞬时拉力，支撑臂的形变量控制在0.2mm以内，

　　长期使用不会出现承托杆下垂、支撑臂变形的问题。底座与墙面的贴合面做了微凸的橡胶垫设计，既可以避免安装时刮花墙面瓷砖，也能增加接触面的摩擦力，即使采用免钉胶安装，长期处于卫生间潮湿环境下也不会出现脱落移位的问题。整体的结构拆分简单，没有复杂的异形零件，生产时可以采用金属冲压搭配表面电镀的工艺，加工难度低，装配工序少，能够有效控制生产制造成本，同时外露的金属表面做了防氧化镀层处理，在厨房油烟、卫生间水汽的环境下长期使用也不会出现生锈、镀层脱落的问题，日常清洁只需要用湿抹布擦拭即可，没有容易积灰的卫生死角，维护成本极低。
