低风阻平头牵引拖车头概念设计

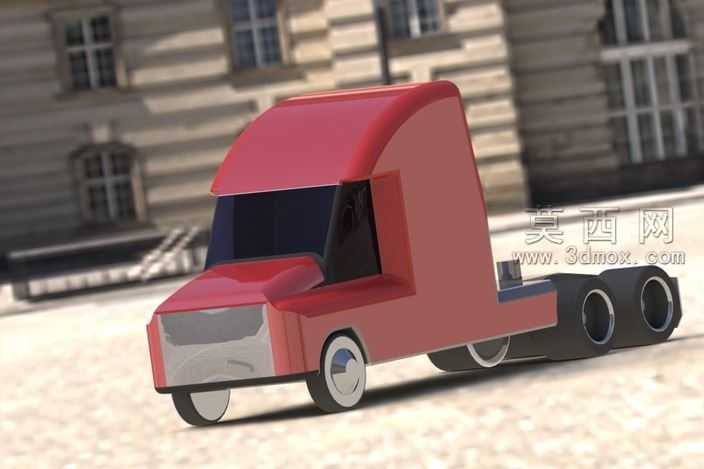

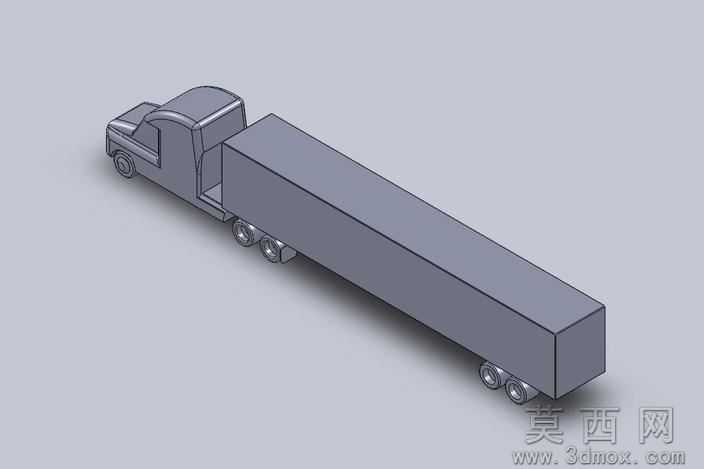

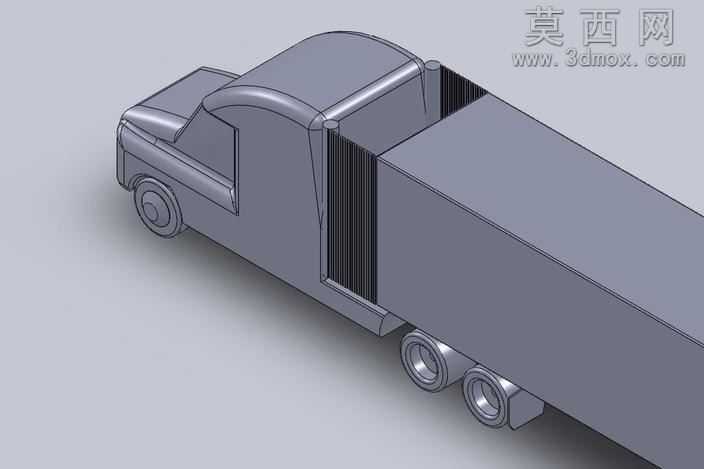

本作品为针对公路货运牵引车辆打造的低风阻概念拖车头三维设计，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先从整车气动布局切入，摒弃传统方正硬朗的驾驶室棱角设计，将驾驶室顶部、前脸侧围全部做一体化大弧面过渡处理，前脸下部采用内收式楔形造型，最大化梳理车头迎面来流的走向，减少车头正压区的气流紊乱。建模过程中严格遵循实车比例约束，对驾驶室的驾乘空间预留、底盘车架的承载结构、后轮组的安装位做了精准的尺寸匹配，车轮部分采用简化的轮毂与轮胎一体化建模，既保留了商用车辆车轮的比例特征，又避免了冗余细节干扰整体气动造型的展示。渲染阶段采用写实户外建筑场景作为展示背景，车身主体赋予高饱和度的红色烤漆材质，搭配细腻的反光与清漆层质感，前脸下部的进气区域做哑光银灰色金属材质区分，车窗部分使用半透明深色玻璃材质，模拟真实车辆的隐私玻璃效果，地面添加柔和的阴影与环境反射，让整车模型更具真实感。设计思路核心聚焦于牵引车与挂车连接区域的气动减阻，通过优化驾驶室后缘的造型轮廓，缩小驾驶室与挂车前端的横向、纵向间隙，减少该区域形成的涡流拖拽阻力，在不改变车辆整体长度合规要求的前提下，通过造型曲面的引导让气流更顺畅地从驾驶室过渡到挂车侧面，降低整车行驶过程中的气动阻力，进而帮助车辆降低长途运输的燃油消耗。模型整体结构简洁明了，各部件的装配关系清晰，既可以作为商用车概念设计的参考方案，也可用于气动优化相关的教学演示场景，曲面建模过程中全程保证G2连续，避免出现生硬的折角破坏气流走向，底盘部分保留了牵引鞍座的基础安装结构，能够直观展示拖车头与挂车的连接逻辑，为后续的细化设计提供了可靠的基础框架。
