自卸式半挂拖车三维结构设计模型

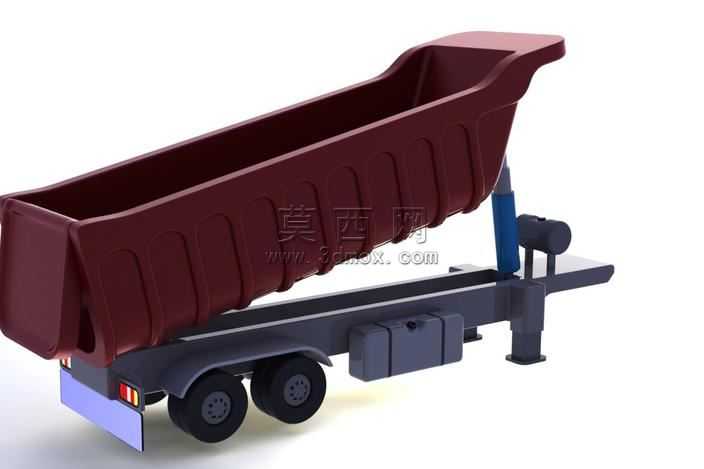

该三维模型采用SolidWorks完成全参数化建模，整体还原了自卸式半挂拖车的核心功能结构，建模过程遵循实际专用车辆的设计逻辑，先完成基准坐标系搭建与全局参数定义，将整车轴距、轮距、举升行程、车斗容积等核心参数做关联绑定，便于后续修改调整。模型主体分为自卸车斗、副车架、行走机构、液压举升系统、支撑装置五大模块，各模块间采用标准配合约束完成装配，还原真实部件的运动自由度，可模拟车斗举升卸料的完整动作过程。材质渲染阶段，车斗部分采用高强度耐磨钢材材质，添加了细微的冲压筋络纹理与金属磨砂质感，还原真实自卸车斗的耐磨属性；底盘车架采用高强度合金钢材质，表面做哑光防锈漆面处理，呈现商用车底盘的厚重工业质感；液压油缸部分做了镀铬亮面与缸筒哑光金属的分色处理，轮胎采用黑色橡胶材质并添加胎面花纹细节，尾灯、侧防护等附件分别对应工程塑料、反光材质做渲染区分，整体视觉效果贴近真实工程车辆。结构设计上，车斗采用U型截面设计，侧壁布置多道纵向加强筋提升结构刚度，避免装载重物时发生形变；举升机构采用单缸前置举升布局，油缸上下端分别与车斗、副车架做铰接配合，举升角度可覆盖常规卸料需求；底盘部分布置双联轴行走机构，包含轮毂、制动鼓、钢板弹簧悬架等细节结构，车架前端设置牵引销连接结构，后部设置可收放的支撑支腿，满足半挂拖车停靠时的支撑需求；车架侧部布置了工具箱、气路储罐等附属部件，还原实车的布局细节。建模过程中对各部件的安装间隙做了合理预留，所有铰接位置、连接位置均符合专用车的设计规范，既保证了模型的外观还原度，也完整呈现了自卸拖车的工作原理与结构组成，可作为专用车结构学习、方案展示的参考模型。
