汽车外覆盖件曲面造型设计参考

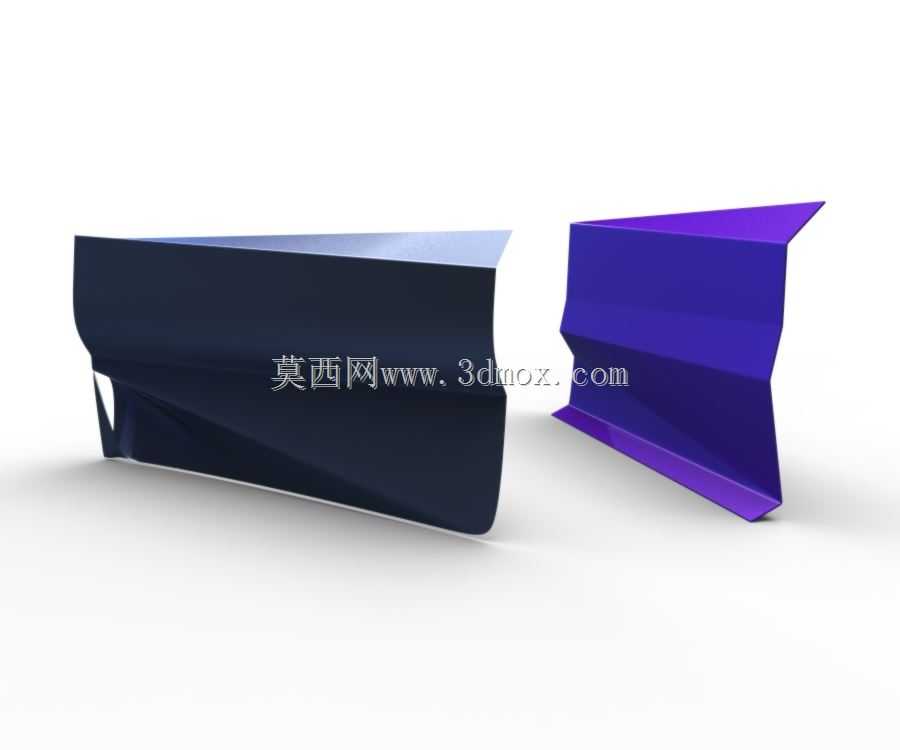

　　本次呈现的曲面造型结构，主要面向乘用车外覆盖件的前期造型验证与结构可行性校核场景，在整车正向开发流程中，外覆盖件的曲面质量直接决定整车风阻系数、外观质感以及后续冲压工序的落地难度。这类双曲率渐变曲面，在实际应用中多对应车辆侧围、翼子板或引擎盖侧段的型面特征，设计过程中需要同时兼顾空气动力学性能、冲压成型极限、焊装匹配公差以及总装间隙面差的多重约束。从型面特征来看，该曲面采用G2连续的曲率过渡逻辑，主型面沿车身纵向保持平缓的弧度变化，侧端通过渐消面处理实现与相邻覆盖件的顺滑衔接，避免出现曲率突变导致的光影畸变，这也是量产车外覆盖件A级曲面的核心要求。在设计思路层面，这类曲面构建时通常先搭建基础控制线框，确定主型面的边界控制点，

　　再通过多截面曲面、桥接曲面等方式完成主型面构建，之后针对安装边界做翻边、沉台等结构的预留，需要注意曲面的拔模角度控制，确保后续冲压工序中不会出现负角，同时要匹配侧围内板、加强筋的安装点位，在曲面背部预留对应的焊接凸台与胶粘区域，保证外板与内板的连接强度。从安装边界来看，这类曲面的边缘需要预留12-15mm的翻边量，用于和相邻覆盖件的包边或焊接连接，曲面的曲率半径在主区域不小于800mm，在靠近棱线的过渡区域曲率半径逐步收窄至30-50mm，既保证造型的锐利感，又能满足冲压成型时的材料流动要求，避免出现开裂或起皱缺陷。在实际工程应用中，这类曲面完成数字建模后，还需要通过CAE仿真分析验证冲压成型性，计算材料的减薄率是否在允许范围内，

　　同时通过风洞仿真验证曲面的气流分离点位置，优化整车高速行驶时的气动稳定性，减少风噪产生。对于结构设计从业者而言，这类曲面的建模逻辑可以复用到各类需要流线型外观的设备外罩设计中，核心是平衡造型需求与制造可行性，避免单纯追求视觉效果而忽略后续生产、装配环节的工艺约束，在曲面构建过程中要随时检查曲率梳的分布状态，保证曲面的光顺性，同时要提前考虑后续涂装工序的漆面附着效果，避免曲率过小的区域出现漆面积聚或流挂问题。
