带上下压板的按键用压缩弹簧结构

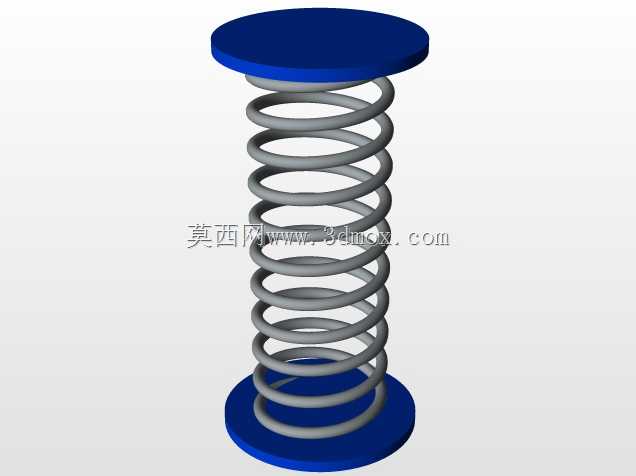

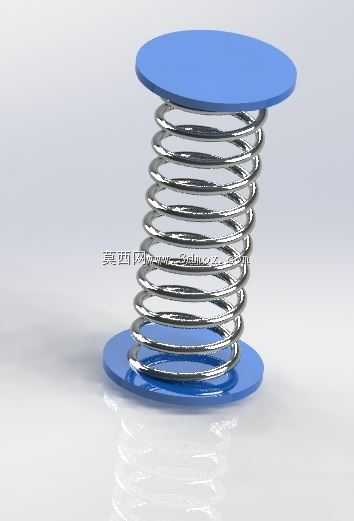

　　这类带上下圆形压板的压缩弹簧，最常见的应用场景是各类轻载按键触发结构，小到消费电子的实体按键、工业控制盒的操作按钮，大到小型设备的缓冲触发触点，都能见到这类结构的身影。和普通无安装座的裸弹簧不同，上下两块平行压板的设计，首先解决了弹簧受压时的侧向滑移问题——很多工程师做按键结构时都遇到过裸弹簧在按压过程中歪扭、卡滞的问题，尤其是行程超过弹簧自由高度三分之一的工况，没有端部限位的弹簧很容易出现轴线偏移，导致按键手感发涩、触发力不均匀。

　　从功能特性上看，这个弹簧采用等节距圆柱螺旋设计，线径和中径的匹配偏向轻载触发场景，按压过程中刚度保持线性，不会出现节距并圈前的力值突变，刚好匹配按键需要的“按压-触发-复位”全行程力值反馈。上下压板的直径略大于弹簧外径，安装时可以直接嵌在按键的导向槽内，不需要额外做弹簧端部的磨平处理，压板本身就承担了端部贴合的作用，既减少了弹簧端部的加工工序，也能保证弹簧受压时端面和按压件、基座完全贴合，不会出现局部应力集中导致的弹簧早期断裂。

　　设计这类弹簧结构时，首先要确认安装边界：上下压板的厚度要匹配导向槽的深度，保证弹簧在完全压缩并圈时，压板不会和槽底发生硬碰撞，预留0.2-0.5mm的安全间隙即可；弹簧的自由高度要结合按键行程来定，通常预压量设置为自由高度的10%-15%，保证按键在未触发状态下不会出现松垮晃动，同时最大压缩量不能超过弹簧的极限压缩行程，避免长期使用后出现塑性变形，导致复位失效。另外做运动仿真时，只需要定义上下压板的平移副，给弹簧添加柔性体约束，分别在行程最低点和最高点设置关键帧，就能复现真实的按压运动效果，不需要额外添加复杂的接触参数，就能直观看到弹簧在全行程中的形变状态，验证是否会出现干涉、歪扭的问题。

　　实际选型应用时，还要注意弹簧的端部固定方式，这类带压板的结构不需要额外做挂钩或者卡槽，直接靠压板和安装槽的间隙配合就能限位，装配效率比裸弹簧高很多，适合批量生产的消费类、工控类按键产品，在需要频繁按压的工况下，弹簧的疲劳寿命也能得到保证，因为压板的存在避免了弹簧端部和安装基座的直接摩擦，不会出现端部磨损导致的断裂问题。
