铸铁轴承座配不锈钢轴旋转直线运动组件

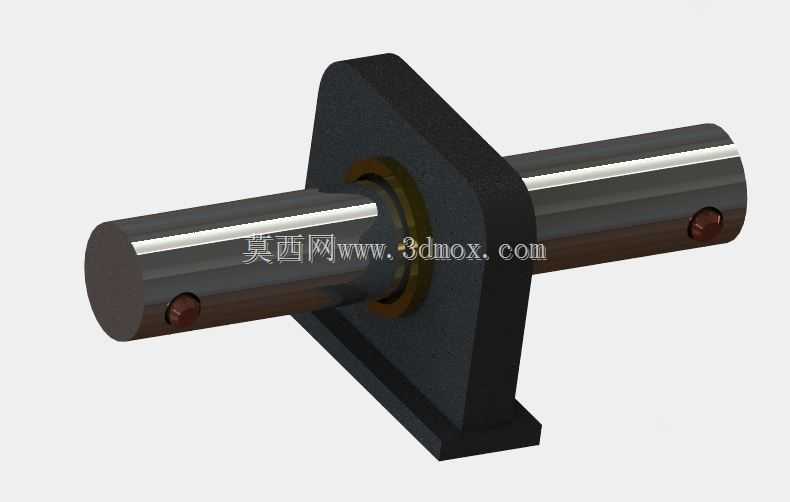

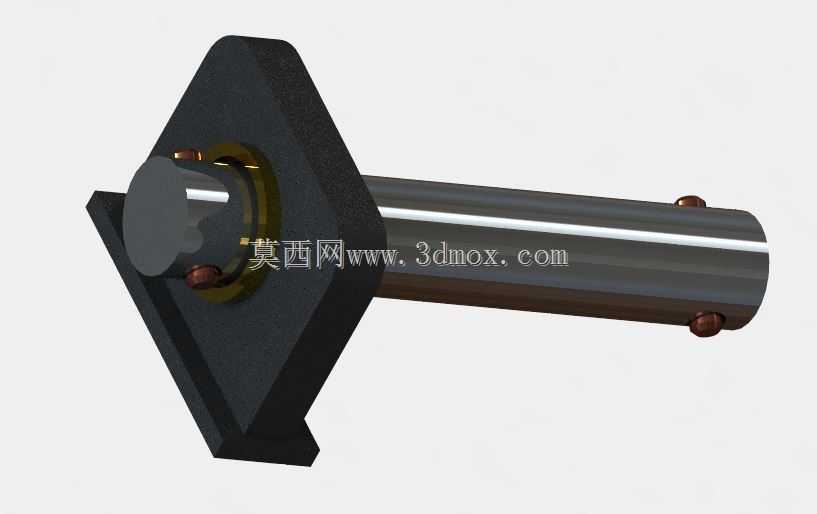

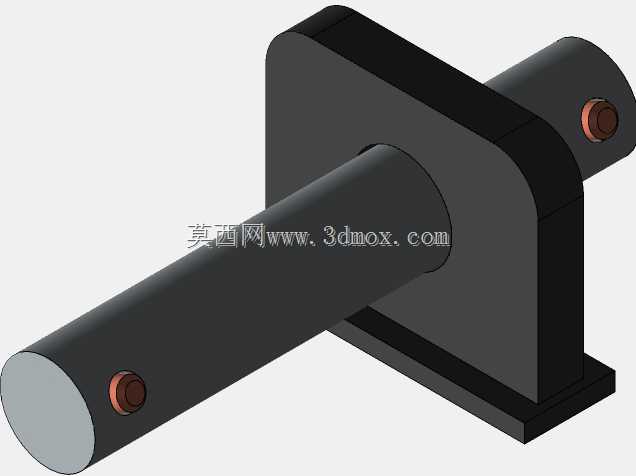

　　在轻载传动试验台、小型物料分选摆臂机构、实验室往复运动测试装置这类需要同时实现定速旋转与小幅直线振荡的工况中，这类带一体式安装底座的法兰型轴承座轴组件是非常实用的现成结构参考。不同于常规仅支撑旋转轴的分体轴承座，这套结构直接将支撑座、穿装轴、轴向限位件整合为一套完整的运动副，省去了设计人员单独匹配轴径、选配轴承衬套、设计轴向定位结构的重复工作。从结构设计逻辑来看，支撑部分采用铸铁材质一体铸造成型，底部带铣平的安装基面，侧面伸出的方形法兰盘上预留了穿装螺栓的过孔，安装时既可以通过底部基面锁装在设备台面上，也能利用法兰面实现垂直立面的固定，两种安装方式覆盖了多数小型传动机构的布置需求，安装边界上法兰盘的外轮廓尺寸控制得较为紧凑，

　　不会占用过多的设备内部排布空间，轴的两端伸出长度预留了足够的装夹余量，可根据实际需求加装同步轮、摆杆、检测触头等外接执行件。轴体本身采用铬不锈钢材质加工，表面粗糙度控制在适合滑动配合的区间，配合轴承座内孔镶嵌的黄铜垫圈，既降低了旋转与往复运动时的摩擦阻力，也能避免长期运行出现轴与座孔的咬合磨损问题，轴上径向穿装的铜销主要用于外接件的周向定位，防止轴旋转时配套装夹的零件出现打滑偏移。运动特性上，这套组件可在100rpm的恒定转速下持续旋转，同时沿轴的轴向完成小行程的线性振荡，两种运动互不干涉，黄铜衬套的自润滑特性可以保证复合运动状态下的运行稳定性，不需要额外加装复杂的润滑管路就能满足长期运行的耐磨要求。在实际建模参考过程中，

　　设计人员可以直接参照这套结构的配合公差，调整轴的伸出长度、法兰安装孔的孔距来适配自身的设备布局，也可以将铸铁座的材质替换为铝合金以实现轻量化需求，或是调整铜垫圈的厚度来适配不同的轴径规格，这套结构的核心价值在于提供了一种复合运动副的紧凑集成方案，避免了分开设计支撑与轴系时容易出现的同轴度偏差、轴向窜动量过大等常见问题，尤其适合对安装空间有严格限制、负载不大的中小型自动化设备的运动端使用。
