带固定螺栓的V形夹紧工装结构

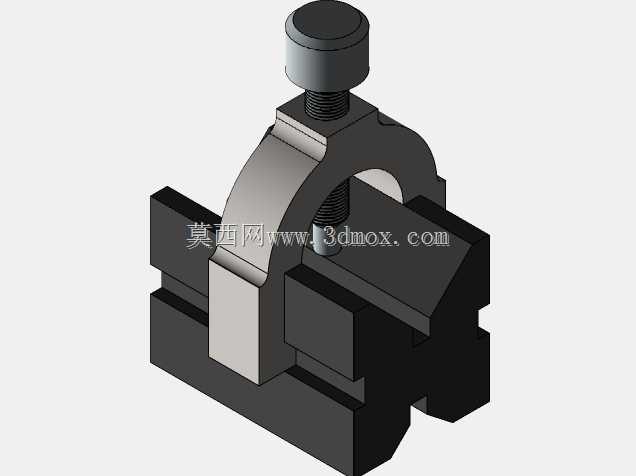

　　这类带固定螺栓的V形夹紧结构，在轴类、管类零件的机加工、检测、装配工序中应用十分普遍，不管是普通车床的辅助装夹、铣床上的键槽加工定位，还是三坐标测量时的工件固定，都能看到这类结构的身影。它的核心作用是依托V形槽的自定心特性，快速完成圆柱形工件的径向定位，再搭配顶部的弓形压架与压紧螺栓，实现工件的牢靠夹紧，避免加工或检测过程中工件出现窜动、偏转。

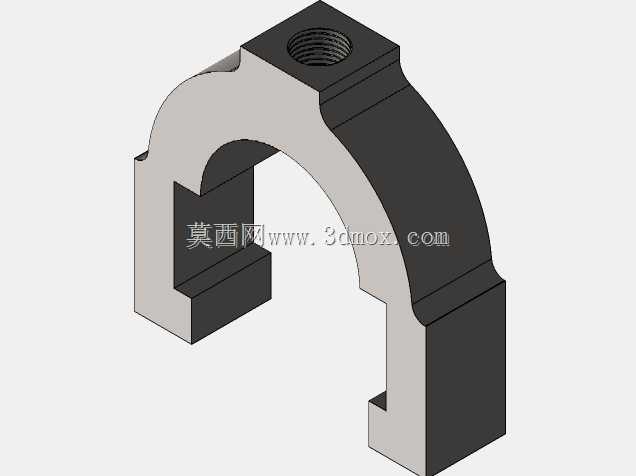

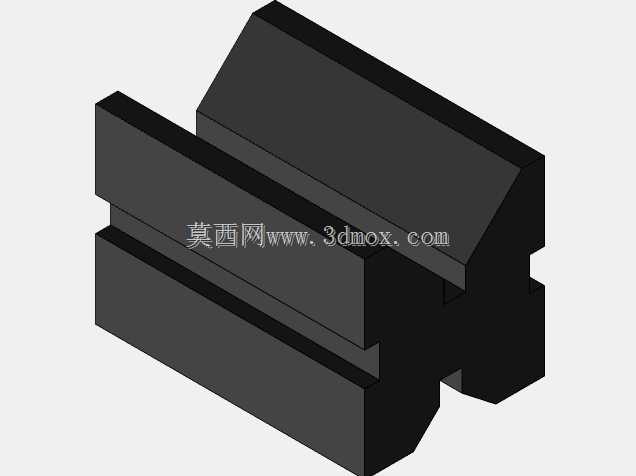

　　从结构设计逻辑来看，V形块本体采用整体式块状结构，底部设置有与机床工作台T型槽匹配的安装凸台，安装时可直接嵌入工作台槽位，配合压板就能快速完成夹具自身的固定，无需额外制作复杂的连接底座，大幅缩短工装准备周期。V形槽的夹角通常选用90度通用角度，兼顾不同直径工件的适配性，槽口边缘做了小倒角处理，避免工件吊装放置时磕碰槽口造成定位基准损伤。顶部的弓形压架跨装在V形块本体两侧，压架与工件接触的弧面做了防滑纹理处理，压紧时不会刮伤工件表面，同时能增大接触摩擦力，提升夹紧可靠性。压紧螺栓采用细牙螺纹设计，微调行程更精准，螺栓头部设计了滚花防滑结构，小扭矩夹紧时可直接手动操作，大扭矩需求时配合扳手即可施加足够压紧力，螺栓下端与压架接触位置设置有止推垫片，避免螺栓转动时带动压架偏转蹭伤工件。

　　在安装边界上，这类V形夹具的整体外形紧凑，宽度方向尺寸控制在常规机床工作台的槽距范围内，可单台独立使用，也可多台并排布置实现长轴类零件的多点支撑夹紧。V形块的定位面经过磨削加工，平面度与对称度公差控制在0.02mm以内，能保证工件装夹后的同轴度定位精度，满足半精加工、常规检测工序的精度要求。日常使用时，只需根据工件直径调整螺栓的下压行程即可完成装夹，无需更换定位元件，适配直径范围内的工件无需调整夹具位置，操作门槛低，一线操作人员无需复杂培训即可快速上手。相较于三爪卡盘等专用装夹结构，这类V形夹紧工装的适用场景更灵活，不管是光滑圆轴、带台阶的轴件，还是薄壁管件，都能通过调整压紧力实现稳定装夹，不会出现薄壁件夹装变形的问题，在小批量多品种的机加工车间、计量检测室的日常作业中，是实用性极强的基础工装结构。
