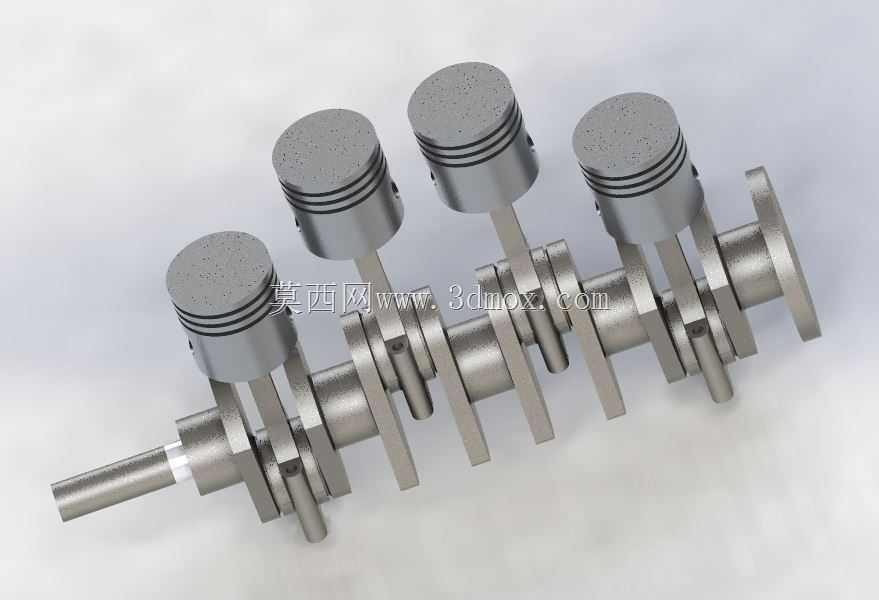

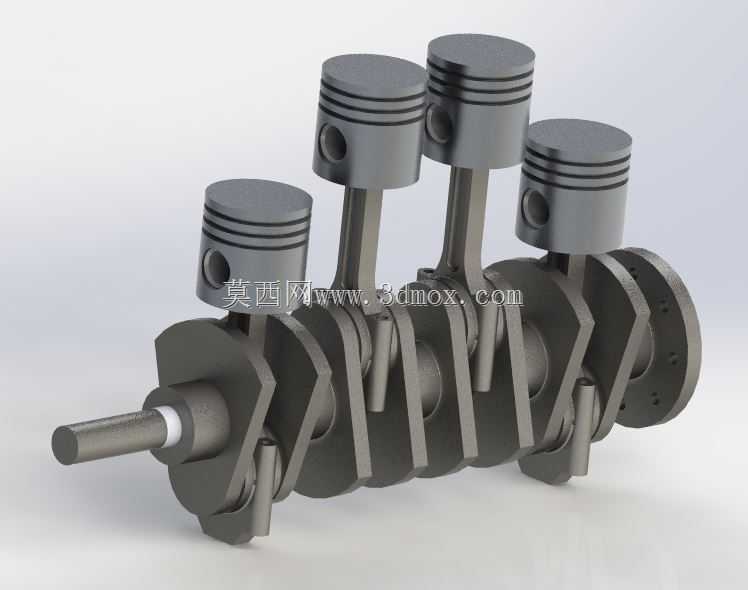

直列四缸曲柄活塞联动机构结构模型

　　这套曲柄活塞联动结构，是往复式动力设备里最核心的运动转换单元，日常接触的乘用车动力总成、小型通用汽油机、固定式柴油发电机组、农用机械动力端，都依托这套基础结构完成热能到旋转机械能的转换。做这套结构的三维建模时，首先要卡死的是曲柄销的相位角布置，四个活塞对应的曲柄销互成180度相位差，保证相邻气缸的往复运动惯性力能在曲轴内部完成一阶平衡，减少整机运行时的一阶振动传递，不用额外加装过大的平衡轴就能满足民用动力设备的振动限值要求。从安装边界来看，这套结构的轴向尺寸要匹配对应缸径的气缸体中心距，曲柄臂的回转半径直接决定活塞行程，建模时要提前预留曲柄臂旋转时与缸体下腔、连杆大端的运动间隙，避免实际装配后出现运动干涉；

　　活塞部分的裙部长度要兼顾侧推力承载和往复运动惯性，活塞销孔的同轴度公差要和连杆小端衬套的尺寸匹配，保证活塞在上下止点换向时的敲击声控制在合理区间。从功能特性上，这套模型带基础运动仿真，能直观展示曲轴旋转时，四个活塞按照做功顺序依次完成进气、压缩、做功、排气的往复动作，连杆作为中间传力部件，把活塞承受的燃气推力转化为曲轴的旋转扭矩输出。在实际工程应用里，这套结构的尺寸参数直接决定动力设备的排量、输出扭矩特性，比如相同缸径下，加大曲柄半径就能提升活塞行程，获得更大的低转速扭矩，适合重载农用设备使用；缩小曲柄半径则能降低活塞平均运动速度，适配高转速的乘用车动力需求。建模时还要注意曲轴主轴颈的同轴度设置，

　　各段主轴颈的支撑位置要和缸体主轴承座的位置一一对应，保证曲轴旋转时的支撑刚度，避免高速运转下出现挠曲变形；连杆大端的剖分结构要预留螺栓安装空间，小端的润滑油道位置要和活塞销的润滑需求匹配，保证运动副在高速往复运动时能得到充分润滑，减少磨损。很多刚接触动力结构设计的从业者，容易忽略曲柄平衡重的尺寸设计，这套模型里的平衡重块是按照往复运动件和旋转运动件的质量配比做的，平衡重的质心位置要和曲柄销方向相反，抵消旋转时产生的离心力，降低主轴承的载荷，延长动力端的使用寿命。
