重力驱动斜向滑道回纹落球迷宫结构

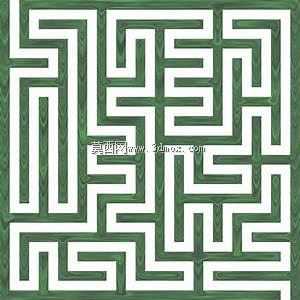

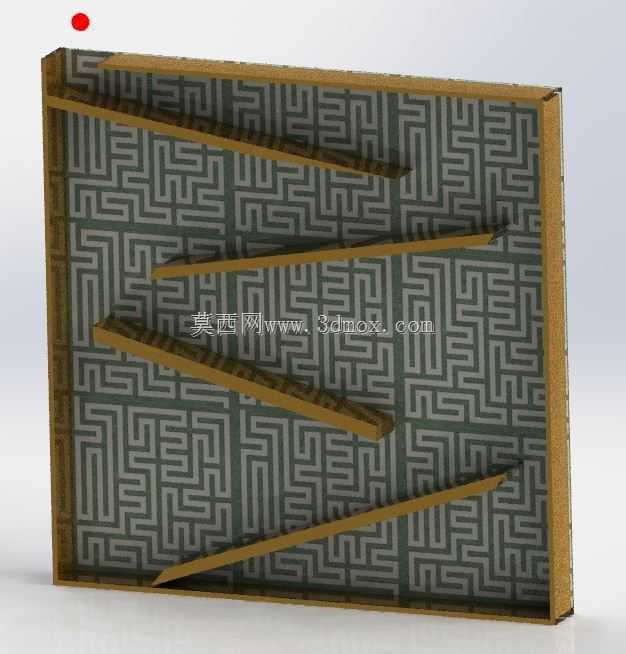

　　这款落球迷宫结构核心依托重力场实现球体的自主运动，常作为基础力学演示教具、儿童益智玩具的核心结构使用，在中小学科创教育场景中，可用来直观展示重力作用下物体的运动轨迹、碰撞减速、路径导向等基础物理现象，也可作为桌面休闲益智装置的核心结构，无需额外动力输入即可完成完整的走珠流程。从结构设计逻辑来看，整体采用立式矩形框体作为承载主体，框体内侧铺设连续回纹样式的迷宫基底，回纹路径的槽宽与选用的走珠直径保持0.8-1.2mm的间隙配合，既保证球体可顺畅滚动，又避免球体在路径内出现卡滞、跳脱的问题。框体内部设置多道倾斜布置的导向滑道，滑道与水平面保持12°-18°的倾斜角度，这个角度区间经过反复验证：角度过小会导致球体动能不足，

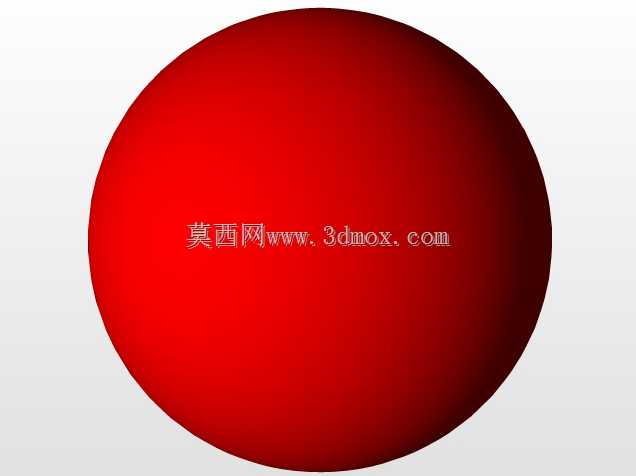

　　停滞在滑道中段无法下落；角度过大则会让球体下落速度过快，直接冲出滑道边界，无法进入下层迷宫路径。每道滑道的末端都做了圆弧过渡处理，衔接下层回纹迷宫的入口位置，球体从最上方入口投入后，先沿第一道斜滑道加速下落，进入第一层回纹迷宫路径，在回纹的连续弯折路径中通过碰撞路径侧壁消耗多余动能，速度降低后沿路径自然滑落至第二道斜滑道，重复加速-减速的过程，依次经过多层结构最终从底部出口落出。在安装边界上，整体结构为薄型立式布局，厚度方向仅需预留走珠直径1.5倍的安装空间，可直接嵌入亚克力外框、木质玩具外壳内，不需要额外预留传动部件、动力部件的安装位置，适配各类桌面益智装置的紧凑安装需求。设计过程中需要重点关注各层滑道的衔接位置公差，

　　滑道末端与迷宫入口的错位量需控制在0.5mm以内，否则会出现球体卡入衔接缝隙的问题；回纹迷宫的路径侧壁高度需大于走珠半径，避免球体在滚动过程中从路径侧边脱出；框体的四周边缘需做围边处理，围边高度与迷宫基底加滑道的总高度保持一致，配合透明前面板即可形成封闭的走珠空间，防止球体掉出结构外。这类无动力重力迷宫结构不需要配套电控、传动组件，整体结构简单可靠，故障率极低，除了作为玩具、教具使用外，也可将其结构逻辑拓展到工业领域的无动力物料分拣、重力送料滑道设计中，通过倾斜角度、路径弯折的参数调整，控制物料的下落速度与输送路径，实现低成本的无动力物料输送。
