手动中型管道切割作业工具结构设计

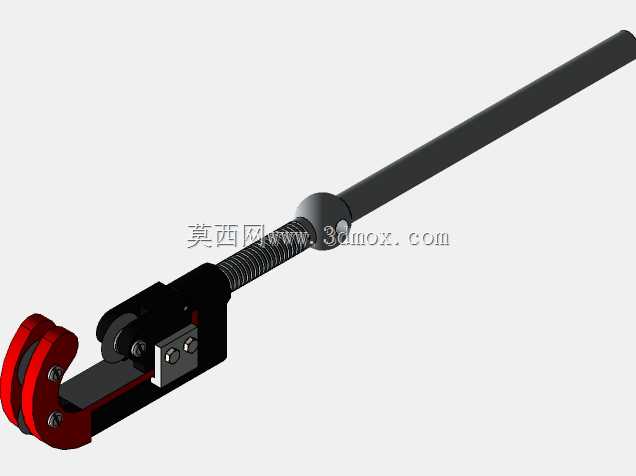

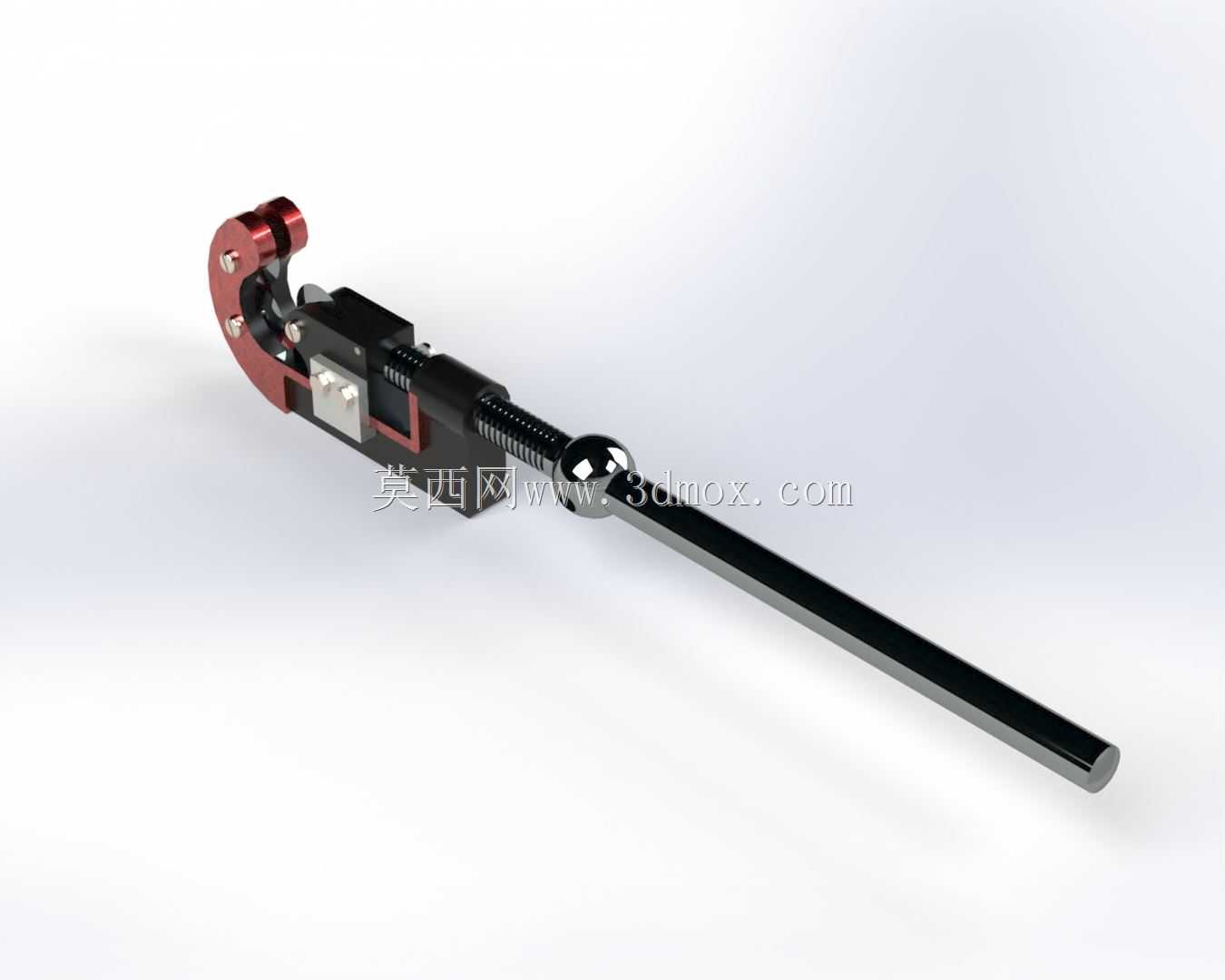

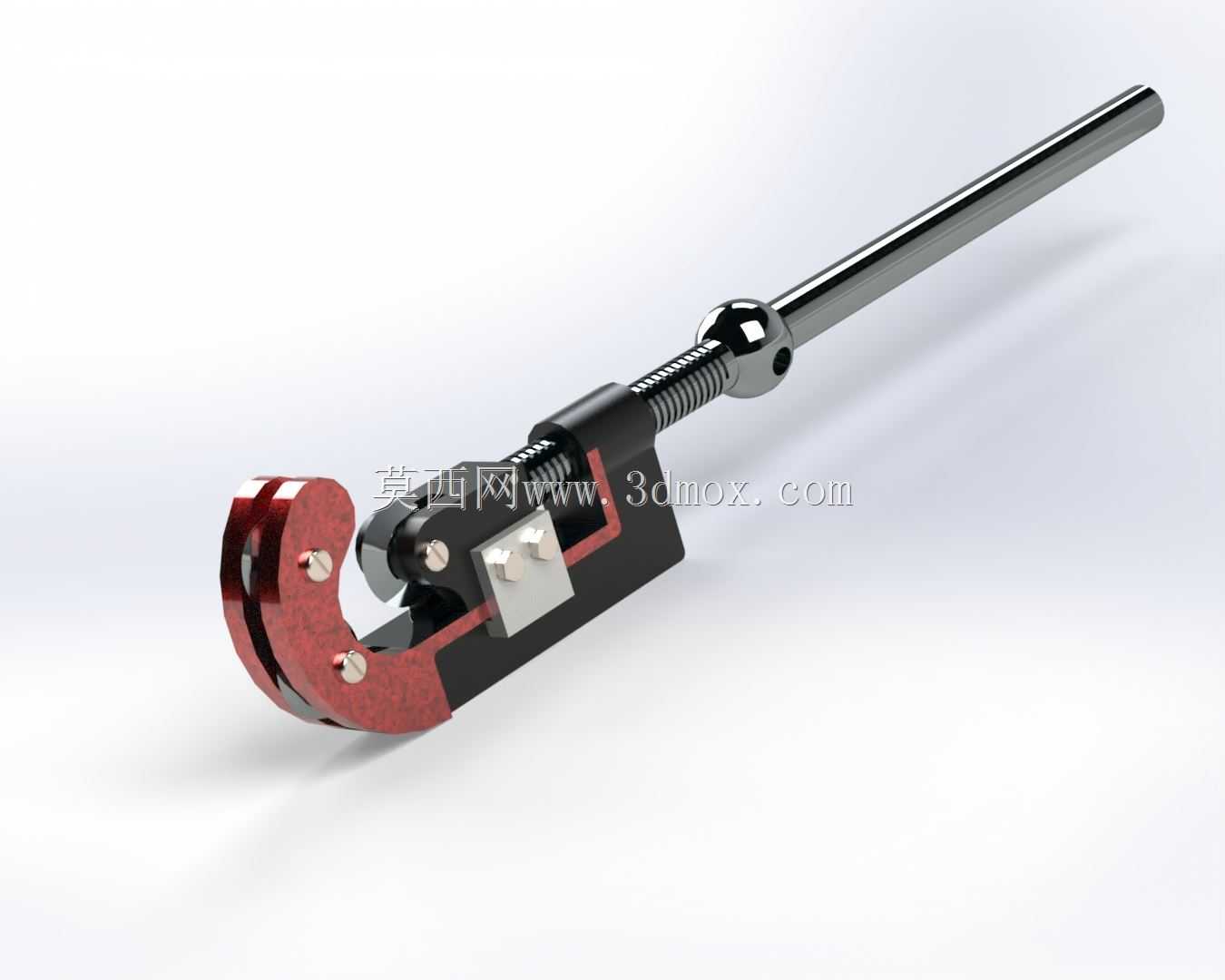

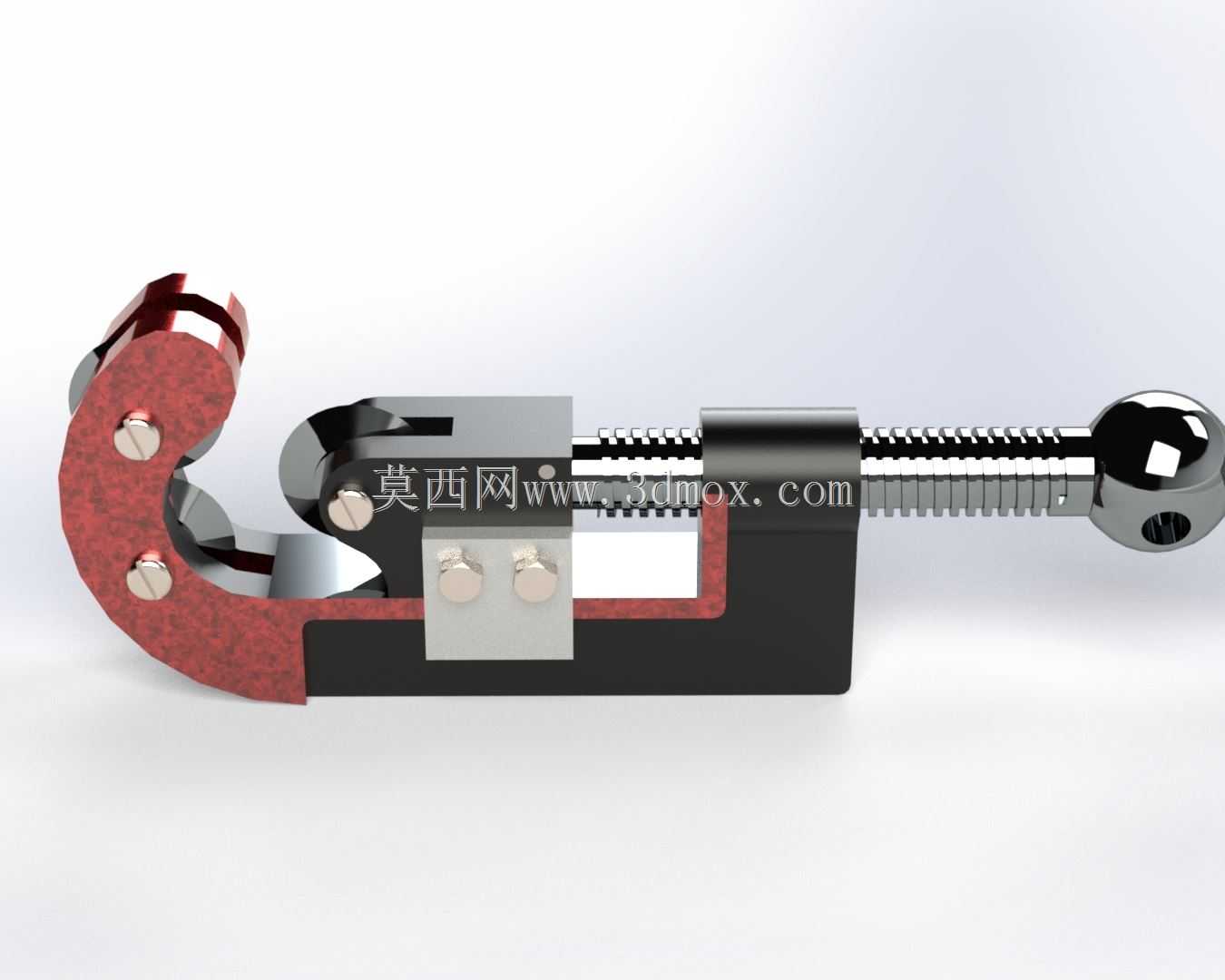

　　这款手动管道切割工具主要面向现场管路安装、维修作业场景设计，在水电安装、暖通管路布设、小型设备管线改造、汽修气路铺设等作业场景中，无需外接电源或气源，仅靠手动操作即可完成金属管道的截断作业，尤其适合空间受限、无动力供给的野外或狭小工位作业，相比角磨机等电动切割设备，不会产生高温火花与大量金属碎屑，作业安全性更高，切口端面平整度更易控制，能减少后续管口打磨、坡口处理的工序时长。从功能结构来看，工具采用螺杆进给的夹紧切割结构，长操作杆提供足够的力臂，操作人员转动进给螺杆时，可带动切割滚轮与夹紧卡爪同步抱紧管道外壁，通过绕管道周向旋转工具本体，逐步进给螺杆让切割刃口持续切入管壁，最终实现管道的整齐截断，最大可适配外径47mm的金属管道，

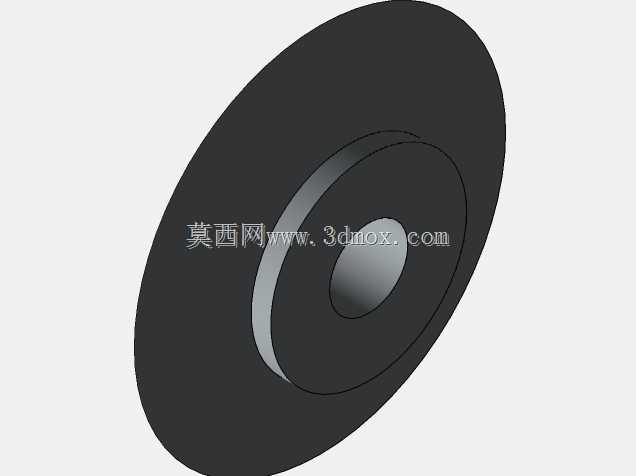

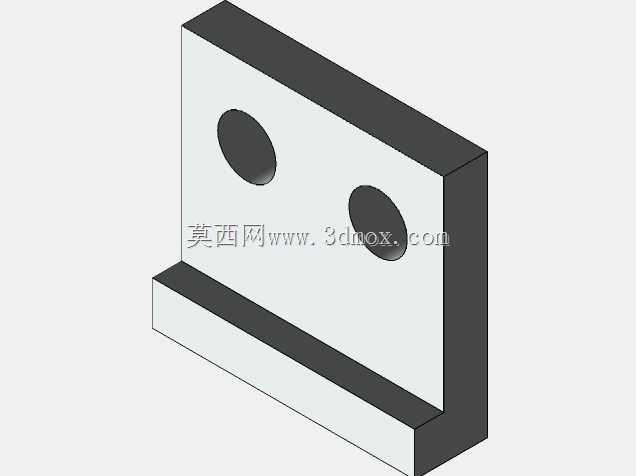

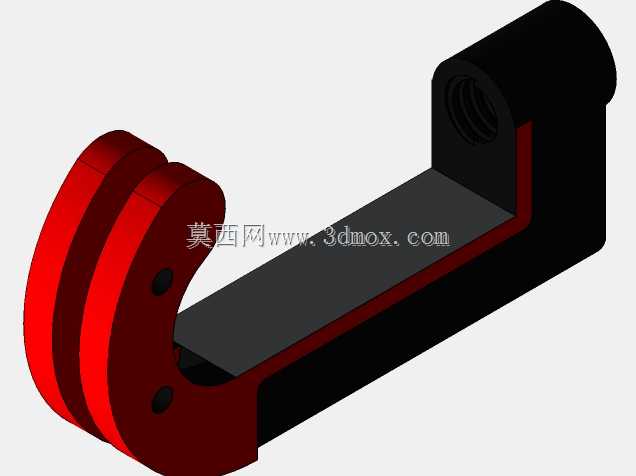

　　覆盖常规家装水管、普通气路钢管、小型液压管路的常用管径范围。设计过程中充分考虑手动作业的受力合理性，操作杆长度经过力学测算，既保证进给时操作人员无需施加过大的扳动力，又避免杆体过长导致作业时与周边管线、墙体发生干涉；切割头部位的C型开口结构，可直接从管道侧方卡入，无需从管道端部穿套，在已铺设完成的管路维修作业中实用性更强，无需拆卸相邻管段即可完成截断操作。夹紧卡爪采用对称三点接触设计，切割过程中工具不会沿管道轴向窜动，保证切口与管道轴线的垂直度，避免出现斜口导致后续管路对接时出现密封不严的问题。切割轮采用硬质合金材质的模块化安装结构，磨损后可快速更换，无需整体报废工具主体，降低长期使用成本。整体外形紧凑，

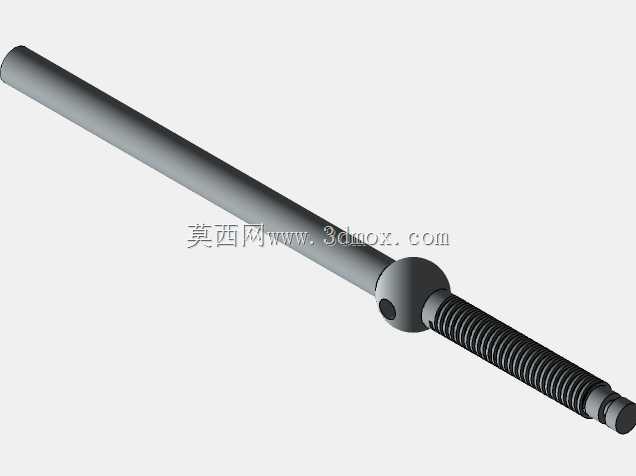

　　主体结构长度适配单人手持操作的握持范围，切割头部位的厚度控制在较小尺寸，可伸入墙槽、设备间隙等狭窄空间完成作业，安装使用时无需额外固定基座，操作人员手持即可完成全部操作流程，工具表面的防滑结构设计，即使沾有少量油污也能保证握持稳定性，进给螺杆的梯形螺纹设计具备自锁特性，切割过程中不会因管道反作用力出现进给回退的情况，保证切割过程的稳定性与切口质量。
