汽车仪表板通风口替换固定卡夹结构

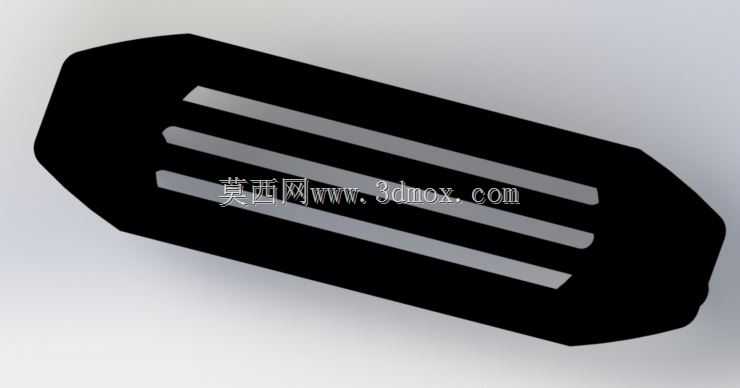

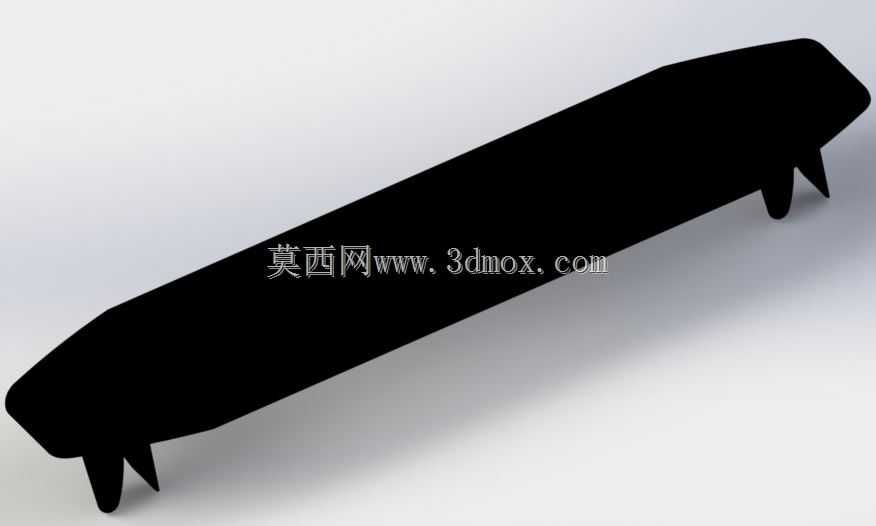

　　在乘用车辆内饰装配与售后维修场景中，仪表板区域的通风口固定结构属于易出现装配间隙、长期使用松脱的典型小尺寸零部件，这类卡夹的设计合理性直接影响内饰件的装配贴合度与后期维护便利性。本次涉及的卡夹结构，主要用于替换原车仪表板通风口位置的失效固定件，适配主流家用车型仪表板通风口的安装点位，承担通风口格栅与仪表板本体之间的连接限位作用，避免车辆行驶过程中通风口出现异响、移位甚至脱落的问题。从功能特性来看，该卡夹采用扁长型的整体轮廓，本体上开设三道平行的通槽结构，一方面可以通过槽体结构提供一定的弹性形变空间，在安装时能够借助自身形变卡入仪表板对应的安装卡槽内，无需额外紧固件即可完成固定，降低装配工序的复杂度；

　　另一方面通槽结构也能在卡夹长期受车内温度交变影响时，释放材料热胀冷缩产生的内应力，避免塑料材质出现应力开裂、卡扣断裂的问题。设计过程中优先考虑了安装边界的适配性，卡夹整体外轮廓做了切角处理，对应仪表板安装位的卡槽倒角，安装时无需刻意对位即可顺利滑入卡槽，降低售后维修时的操作难度，即使是非专业维修人员也能快速完成替换操作。卡夹的厚度控制在适配常规仪表板钣金与内饰塑料层的间隙范围内，安装后不会出现通风口与仪表板表面高低差过大的问题，保证内饰外观的平整性。不同于常规的单点位卡扣结构，该卡夹为长条形整体式结构，与通风口侧边的接触长度更长，固定时的受力分布更均匀，不会出现单点卡扣受力过大导致的通风口边框变形问题，

　　尤其适配带有横向格栅的仪表板通风口结构，卡入后可以限制通风口上下、前后方向的位移，仅保留通风口调节风向所需的转动间隙，兼顾固定可靠性与调节功能的正常使用。在材料适配层面，该结构的壁厚设计均匀，过渡位置均做了圆角处理，既适合采用常规的注塑工艺批量生产，也可通过3D打印方式制作小批量替换件，满足售后维修时的单件替换需求，打印制作的成品强度也能满足车内使用环境的要求，不会因夏季车内高温出现软化变形的情况。实际装车验证中，该卡夹安装后与原车卡槽的配合间隙控制在合理范围，车辆经过颠簸路面时通风口位置无异常异响，反复调节通风口风向时也不会出现卡夹松脱的情况，完全可以替代原车失效的固定卡夹使用，解决了部分老款车型配件停产、替换件难寻的问题。
